בלוק מבודד

תומר חן ריחאנה
מייסד מיזם "בונים בית" עבור קהילת הבונים והמשפצים
יוני 25, 2018 שלב תכנון

היי חברים , מה שלומכם???

עבדכם הנאמן עובד קשה בזמן האחרון ובקרוב אפרסם שיתופי פעולה שיוזילו מצד אחד את כל תהליך הבנייה שלכם ומצד שני ינעימו אותה מכיוון שמדובר אך ורק בספקי החומרים הכי טובים ואמינים בשוק אז כדאי לחכות.
בכל מקרה בהמשך לשאלות הגולשים בנוגע לאיזה בלוק לבחור אז נתחיל???
גם אני כמו כולכם חשבתי בתחילת הבנייה מה לקנות?
איטונג ? פומיס? או שבכלל בלוק שחור יספיק?
האם הבידוד יספיק לי ?
שאלה טובה…!

אתם חושבים שבקריאת המאמר הזה תקבלו תשובה חד משמעית….? 🙂 לא….
אין תשובה “נכונה” לאיזה בלוק הכי טוב , מדובר בשקלול של כמה פרמטרים ושל הפרמטר שהוא : עד כמה חשוב לכם נושא הבידוד וכמה אתם מוכנים להשקיע בבידוד…
תקן 1045 למי שרוצה להתעמק בנושא מעבר למאמר זה.
תקן 5281 דרך אגב הוא התקן עבור בנייה ירוקה.
לא אלאה אתכם בנוסחאות מתמטיות ואיך זה מחושב ואני רק רוצה שתבינו את המשמעות ואת החשיבות של זה ואז לפי זה תחליטו מה לקנות.
לשמושכם מחשבון בידוד קיר וחישוב כמה הקיר שלכם מבודד

מהו בידוד בכלל ?

קודם כל כמה מילים על כיווני האויר אצלכם בבית העתידי…
צד מזרח – אחלה כיוון , זורחת ממנו השמש בבוקר ואם תמקמו שם את החדרים והמטבח בתוספת חלונות מפנקים תהיה לכם שמש מפנקת על הבוקר אבל…. הבריזה לכם לא תגיע משם ולכן חשוב שתמקמו חלונות בצדדים נוספים.
צד דרום – צד שממנו מגיעה השמש ברוב שעות היום …. אם מרפסת הישיבה שלכם שם סביר להניח שלא תוכלו לשבת בניחותה ללא הצללה נאותה…
צד מערב – צד שאני ממש לא מסמפט , צד שבשעות אחה”צ מגיעה שמש שתציק לכם ואם אין לכם הצללה אז שמש אחה”צ תנסוור אתכם כהוגן ובחורף הגשם יגיע אליכם משם בשיא חוצפתו אך מצד שני הבריזה מכיוון מערב מדהימה . אני מיקמתי שם חלון גדול שלא מקרין על מקומות חשובים אך מכניס בריזה מדהימה לבית.
בידוד זהו אלמנט שמונע מחום או קור לחדור דרך הבית שלכם …
צד צפון – הצד שמוצל רוב שעות היום , צד צפוני הייתי ממקם את המטבח (כן גם מזרח טוב למטבח )
דרום ומערב לא הייתי ממליץ למקם אותו.
בקיצור אדריכל טוב יידע למקם לכם וגם יסביר לכם טוב ממני על כיוונים אלו אבל זה על קצה המזלג כדי שקודם כל הבית יתוכנן טוב קודם כל מבחינת מיקומי החדרים שלכם בבית.
הטמפרטורה הרצויה כדי שנרגיש בנוח בביתנו אמורה להיות לא פחות מ-18 מעלות בחורף ולא יותר מ24 בקיץ, חריגה מטמפרטורות אלו תאלץ אותנו כנראה להדליק מזגן ובכך נבזבז אנרגיה (חשמל עולה הרבה היום… 🙂 ).

מוליכות תרמית מול התנגדות תרמית

כדי להבין מהו בידוד אתם צריכים להכיר את המושג “מוליכות תרמית” ו- “התנגדות תרמית”
מוליכות תרמית זהו מושג שמסביר בעצם כמה החומר “מרשה” להעביר דרכו חום/קור , בגדול ככל שחומר מכיל יותר חללים ויותר “מאוורר” כך הוא מבודד טוב יותר ולכן לדוגמא בלוק 5 חורים מבודד פחות טוב מבלוק 8 חורים.
ככל שמקדם המוליכות (ערך קבוע לכל חומר) הוא קטן יותר כך הוא טוב יותר כלומר מבודד יותר .
בסופו של דבר הבידוד שווה לעובי שכבת הבידוד חלקי המוליכות התרמית , חומר עם מוליכות תרמית קטנה=חומר שמתנגד לחום/קור לעבור דרכו כלומר ההתנגדות התרמית שלו טובה יותר , ככל ששכבת הבידוד של אותו חומר עבה יותר כך הבידוד שלכם יהיה טוב יותר , מקווה שהסברתי לכם בצורה הכי פשוטה.

ככל שההתנגדות התרמית של חומר היא גדולה יותר כך החומר טוב יותר ופחות “מרשה” לחום לעבור דרכו.
בטון למשל הוא חומר בעל התנגדות תרמית של 1 וההתנגדות קלקר של 5 ס”מ שהוא מבודד מצוין הוא 20 כלומר כדי שהבטון יבודד כמו הקלקר נצטרך ליצוק ממנו פי 20 עבה יותר מהקלקר כדי שישיג את אותו הבידוד!!! ותעשו את החשבון לבד.
מוליכות תרמית (ערך קטן יהוא יותר איכותי) של חומר זוהי יכולת הבידוד של החומר שנמדד עפ”י צפיפות החומר ועוד פרמטרים שלא אציין כעת.

בטון למשל חברינו הטוב בבנייה הוא בעל מוליכות תרמית גרועה של 2 לעומת בלוק איטונג שהוא בערך 0.2 כלומר פי 10 יותר טוב מבטון.
בידוד תרמי גם ייתן לכם פתרון טוב נגד עיבוי .
עיבוי נוצר כאשר הטמפרטורה החיצונית נמוכה מטמפרטורת הבית שלכם ואז אדי המים באויר (עקב לחות) נספג בקירות שלכם מה שגורם עם הזמן לעובש ופטריות.
כמובן בנייה מבודדת שכזו חייבת להיות מתוכננת כיאות על ידי האדריכל שלכם.
ערכי המוליכות  של חלק מהחומרים הם לדוגמא:
זכוכית – 0.8
עץ – 0.14
גבס – 0.2
טיח רגיל – 1.5
טיח תרמי – 0.1
קלקר – 0.03
צמר סלעים – 0.05
האלומיניום שלכם בבית דרך אגב הוא מבודד גרוע מאוד והמוליכות שלו בעלת ערך של 200!
אז איך נשפר את הבידוד בבית שלנו ?
אנו משלבים את חומרי הבידוד בכל מעטפת הבית שלנו קרי חוץ הבית , פנים הבית והמעטפת שלו, אסביר….
אנו בונים את השלד נכון ? השלד בנוי מבטון ומבלוקים .
הבטון הוא כפי שרשמתי מבודד גרוע ויעביר לכם חום , מה עושים ?
מבצעים אדקס על העמודים מה שנקרא “גשרי קור” , קלקר אדקס בעובי 2 ס”מ או יותר כמובן בהתאם לעובי הבלוק שאתם משתמשים , ייתן לכם בידוד מצוין וחום/קור לא יעברו אל עמודי הבטון שלכם.


קלקר אדקס

מה עושים עם שאר השלד שבעצם בנוי מבלוקים , חלונות ותקרות?
האם קנייה של בלוקים מבודדים כמו אינטונג לדוגמא יספיקו לכם ?
לא ולא!
חייבים להתייחס לכל נקודות התורפה …
חלונות , דלתות , תקרות , גגות רעפים וכ”ו…
תראו…
הכל תלוי בכמה פרמטרים… לא הכל פשוט בחיים…
נתחיל בכך שהמדינה הקטנטונת והיפה שלנו מחולקת למספר אזורי אקלים.

א –רצועת החוף שהוא אזור נעים למדי ( התקן מתיר מינימום התנגדות תרמית של 0.4)
ב- השפלה,עמק יזרעאל,רמת הגולן       (מינימום 0.5)
ג – האזורים ההרריים כגון רמת הגולן הצפונית , הגליל , הנגב (מינימום 0.7)
ד – הערבה ועמק הירדן  (מינימום 0.9)

חשוב לציין שבכל האזורים חובה
לבודד גשרי קור לפי התקן לבידוד תרמי (1045)
בידוד טוב דרך אגב יחסוך לכם לא מעט באנרגיה וייתן לכם לגור בבית נעים למדי אבל כפי שכל דבר בחיים הכל עולה כסף…

בלוק מבודד רעש

בלוק פומיס זהב או בלוק על  דור 4 של חברת רביד (שנחשבים בלוקים ירוקים)  ובלוק איטונג לדוגמא שהם בלוקים מבודדים עולים בין 7 ל-20 שקלים לא כולל מע”מ לעומת בלוק פומיס רגיל שעולה 5 שקלים או בלוק שחור 8 חורים שעולה 3.5 שקלים.

בבית ממוצע יש בערך 1000  בלוקים (חוץ) ועוד 1000-1500 פנים, תעשו את החשבון לבד. (במ”ר אחד נכנסים בין 10 ל 12 בלוקים תלוי בגודל)
“בלוק דור 3 ” פומיס של חברת רביד מכניס בתוכו גם קלקר והוא הבלוק הטוב ביותר כיום ועולה בסביבות 18-20 שקל לבלוק או 200 שקל למ”ר אחד.
אם אתם בונים באזורים ג-ד אל תתפשרו על הבלוקים המבודדים ביותר!!!.מדובר בהפרש קטן לכל הבית מבחינת התוספת לבלוקים , בטל בשישים לעומת הערך המוסף הבידודי שתקבלו
במידה ואתם באזורים א ו-ב זה נתון לשיקולכם וכל המרבה הרי זה משובח אבל עניין של תקציב שלכם.

שתדעו שבגדול שבכל החומרים שמובדדים טוב יש בהם רמת אחוז חללי אויר גבוה מאוד ולכן גם משקלם הקל .
חומרים מבודדים נוספים הם הקלקר וצמר הסלעים שאתם משיגים דרכם בידוד מצוין למרות שהם בעובי קטן יחסית של 3-5 ס”מ…

במידה ואתם בונים עם איטונג או פומיס זהב אתם יכולים להתספק בטיח רגיל , שוב ,תלוי אזור.
במידה ואתם בונים עם בלוק שחור או פומיס רגיל ממליץ יישום של טיח תרמי שייתן לכם את הבידוד הנכון עבור ביתכם.
אגב , התנגדות של 1 ס”מ טיח תרמי שווה ל 0.125
לדוגמא אם בניתם עם בלוק שחור 22 ס”מ 8 חורים (0.6 התנגדות תרמית) וביצעתם יישום של טיח תרמי אז אם התקן לדוגמא באזור א מרשה 0.4 אז עברתם אותו ,נבצע חישוב
בלוק = 0.6
בטון בעובי 20 ס”מ = 0.1
לוח אדקס 2 ס”מ = 0.5
טיח תרמי = 0.125
אז ההתנגדות של הקיר שווה ל:  0.6 + 0.25 (2 ס”מ טיח תרמי) = 0.85
התנגדות קיר הבטון שווה ל: 0.1 (20 ס”מ בטון ) + 0.5  = 0.6
כלומר מעטפת הבניין עומדת בתקן (לפחות של א וב)באיזורים ב + ג יש ליישם בלוק עבה יותר (נגיד איטונג 25 ס”מ ) מה שייתן לנו את האפשרות ליישם טיח תרמי של 5 ס”מ על גשרי הקור או לחילופין להתשמש בלוח בידוד של 5 ס”מ.
התקנים האלו הם של בנייה רגילה .
עבור בנייה ירוקה התקנים מחמירים יותר.
למי שבונה ירוק ממליץ להיכנס לכאן  – זוג שמשתף בצורה קלילה ומהנה את בניית הבית הירוק שלהם , הגעתי אליהם עקב כך שחבר שלי שלח אלי מייל שהם פרגנו לאתר שלי באחד מהפוסטים שלהם  אז אני באמת שנהנתי לקרוא ובטוח שגם אתם… אז אני מפרגן בחזרה  🙂 (כן , אתם בונים ! אל תצפו לישון הרבה  , “תבזבזו” את הזמן בקריאה… יותר חשוב 🙂
נמשיך…
בתקרות יש ליישם קלקר F30 על כל הגג או ברנדופן  כפי שקראתם במאמרים הקודמים של יציקת הגג או בהתזה (עדיף לפחות 3 ס”מ , הייתי הולך על 5 ס”מ ) .
ניתן גם ליישם עם לוח פוליפאן


F30

איך ניתן לייצר בידוד איכותי?

בחלונות שלכם תתקינו בידודית של לפחות 4-6-4 כלומר מרווח של לפחות 6 מ”מ ואף 12 מ”מ , לא כל הפרופילים ישימים למרווח כזה , תבררו מול קבלן האלומיניום שלכם או מול היצרן.
ממליץ גם לבחון את המוצרים של חברת יגר
ולגבי הבלוק…
איזה בלוק לבחור לעזאזל…. :-)ראשית נכיר את הבלוקים (יש עוד אפשריות בנייה אך אני רושם כאן את הבלוקים ששולטים בשוק הבנייה כיום)

סוגי בלוקים מבודדים

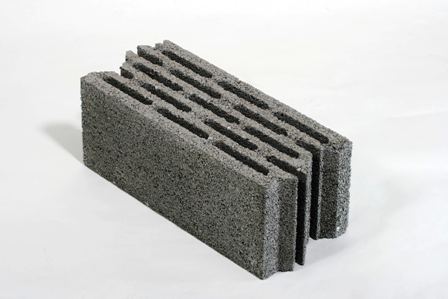

פומיס

בלוק בטון שמכיל חצץ קל , פומיס וטוף מה שיוצר אבן “קלה” עקב כך שהפומיס והטוף שנחשבים חצץ קל
מידות ר-23 ג-25 א-50
התנגדות תרמית 0.95 ועד 2.35 של בלוק העל דור 3 שלהם (שזה מעולה!)
כיום זהו הבלוק המוביל מבחינת בידוד תרמי
(בטח שמעתם את נושא הקרינה… , הכל שטויות , אל תייחסו)
יש המון יצרנים של פומיס , היום החברה המובילה היא של חברת רביד ולא להתפשר , הוא היצרן המוביל היום , תקראו מאמר של מיכאל שמשתף את חווית הבנייה שלו.
בלוק רביד זהב מצוין , יש גם את בלוק דור 3 שלהם עם הקלקר שהוא מעולה ועולה באיכותו על איטונג מבחינת הבידוד.

איטונג:
מקורו דרך אגב בשבדיה…והוא מיוצר במאות מפעלים ברחבי העולם
קיימים 2 מפעלים המייצרים את הבלוק הזה , איטונג ואשקלית .
נחשב כבלוק ירוק.
בלוק זה מיוצר ע”י עירבוב של צמנט ,סיד ,חול וחומר התפחה מה שיוצר בועות אויר שהן מעלות את כושר הבידוד שלו ומפחיתות את משקלו.

ניתן להשיג את האיטונג בכל מידה, ולייצר קיר עבה ללא
צורך בבנית קיר כפול, בנוסף הוא בעל עמידות מעולה באש וברטיבות

מידות סטנדרט אורך 50/60 גובה 20/25/30
התנגדות תרמית 1.9
סתם שתדעו שלאיטונג יש מוצר מצוין נוסף שנקרא בטרום , תוכלו לקרוא עליו כאן

חסרונות – בלוק פריך יחסית , מצריך רשת סביב כל הבית כהכנה לטיח

בלוק שחור

מיוצר ע”י עירבוב של חול , חצץ דק ובטון
מספק בהחלט בידוד תרמי אך לא כמו האיטונג והפומיס.
התנגדות תרמית של בלוק 5 חורים 0.4 ( תקן 1045)
התנגדות תרמית של בלוק שחור 8 חורים  0.7
מידות 22/40/20
הקבלנים פלחות אוהבים אותו בגלל משקלו הגבוה , דרך אגב עקב משקלו הגבוה הם מספקים הגנה טובה יותר מרעשים.
בניגוד לפומיס ולאיטונג שהם בלוקים “חלשים” יותר (פריכים יותר) ולכן בלוק הבטון עמיד יותר לעומסים והחיבור לטיח טוב יותר מכולם.
מסקנה
הבלוק הנכון יהיה נכון ואפקטיבי רק בבנייה נכונה….
בקיצור גם האיטונג וגם הפומיס מצוינים וגם משתמשים בהם יותר (שיווק אגרסיבי) והבלוק השחור (שחור זה פחות סקסי)  לא נופל מהם בביצוע נכון עם טיח תרמי  ( שוב השחור נדפק 🙂 ) , הכל בגלל אמנון לוי 🙂
אז…
לא מספיק להשקיע בבלוק הנכון ולא לבודד למשל את הגגות שמשם נכנס רוב החום.
לא מספיק להשקיע בבלוק הנכון ומצד שני לא לבודד את גג הרעפים המדהים שבניתם.
לא מספיק להשקיע בבלוק הנכון ולא לדאוג לחלונות מבודדים מספיק עם הצללות.

יישום נכון של בית לדעתי באזורים א וב יהיה שימוש של בלוק שחור 8 חורים 22 ס”מ ביישום עם טיח תרמי.
בגגות ליישם קלקר F30 ואף שתי שכבות.
בחלונות ליישם בידודית + תריס אור מבודד מוקצף.
שילוב של כל האלמנטים גם יחד ייתנו לכם בית מבודד שנעים לחיות בו .

אצלי יש יישום של בלוק שחור 8 חורים 22 ס”מ ולא עשיתי טיח תרמי.
לומר לכם שהקיץ או החורף האחרונים סבלתי מחום/קור ?

הקיץ היה מאוד נעים והבית מאוד נעים וברגע שאני פותח חלונות ומאוורר את הבית אז לא חם בכלל ואין צורך להדליק מזגן . כשאני מגיע מעבודה לקראת הערב הבית נעים ואינו חם כלל.
לעיתים יש ימים שאני מדליק מזגן לשעה וזהו.
בקומה השניה שלי יחסית חם ואני מיישם עכשיו גג הפוך כדי לבודד טוב יותר את הגג.



לסיכום כדי להגיע לבידוד טוב לבית שלכם תצטרכו

1. בלוק ירוק
2. טיח תרמי (פנימי וחיצוני)
3. טיפול בגשרי קור
4. ניתן לשלב קלקר בחלק הפנימי של הקירות כחלק מהבידוד הכולל.



לצערי המדינה אינה עוזרת לנו הבונים בעידוד בנייה ירוקה מכיוון שבסופו של דבר עידוד כזה ייצור מחד יותר בנייה ירוקה שהפועל היוצא שלה הוא חיסכון רב באנרגיה שזה רווח נקי למשק ולכלכלה,אך לא כך הדבר.
בית ירוק יעלה לכם יותר וכשאומרים לכם “תשקיעו על בלוקים , התוספת היא שולית , אתה בונה במיליון ולא תשקיע עוד 20 על בלוקים ?”
אז זה נכון חלקית מכיוון שכמו שכתבתי במאמר בלוקים הוא רק חלק מהמעטפת וכדי לדאוג למעטפת מבודדת צריך לחשב הכל , אז תדאגו להכניס את הכל למשוואה.

במידה ואתם מתעדים לבנות באיזורים ג או ד לא הייתי מתפשר ובונה בנייה ירוקה אמיתית עם כל התוספת המתבקשת לכך.
בכל מקרה איטונג או פומיס זהב אתם תהיו מרוצים , העיקר שתתייחסו לכל ההבטים מבחינה תרמית ולא רק לבלוקים.
או טיח תרמי או הן על גשרי הקור או על הכל (שיקול של עלות)  או אדקס כל מה שתבחרו יהיה מצוין כמובן יחד עם יישום נכון.
בפומיס זהב/איטונג אין צורך לבצע טיח תרמי על הכל אלא רק על גשרי הקור.

בהצלחה לכולם בבחירת הבלוק 🙂 ולא פחות חשוב בבחירת קבלני הביצוע…
מקווה שהמאמר היה קליט ומובן ובעצם הסביר לכם את חשיבות הבידוד.
את העלויות תוכלו לחשב לבד מכיוון שכל העלויות נמצאות באתר.
במידה וחסר משהו או שיש צורך בשיפור המאמר אנא אל תהססו וצרו קשר.

שנה מוצלחת לכולכם וחג שמח!

תומר
