-טפסנות ויציקת גג

היי חברים….
אני מתחיל להישמע כאחד שחוזר על עצמו… 😉 אבל סורי על העיכוב בפרסום….
הזמן הפנוי שלי בשבועיים האחרונים לא היה משהו… ;-(
בכל מקרה אני מקווה שאתם ממשיכים לעקוב , יש למה לצפות… 😉

בכל מקרה לא מעט התקדם בשבועיים האלו…

יציקת עמודי בטון ובנית בלוקים

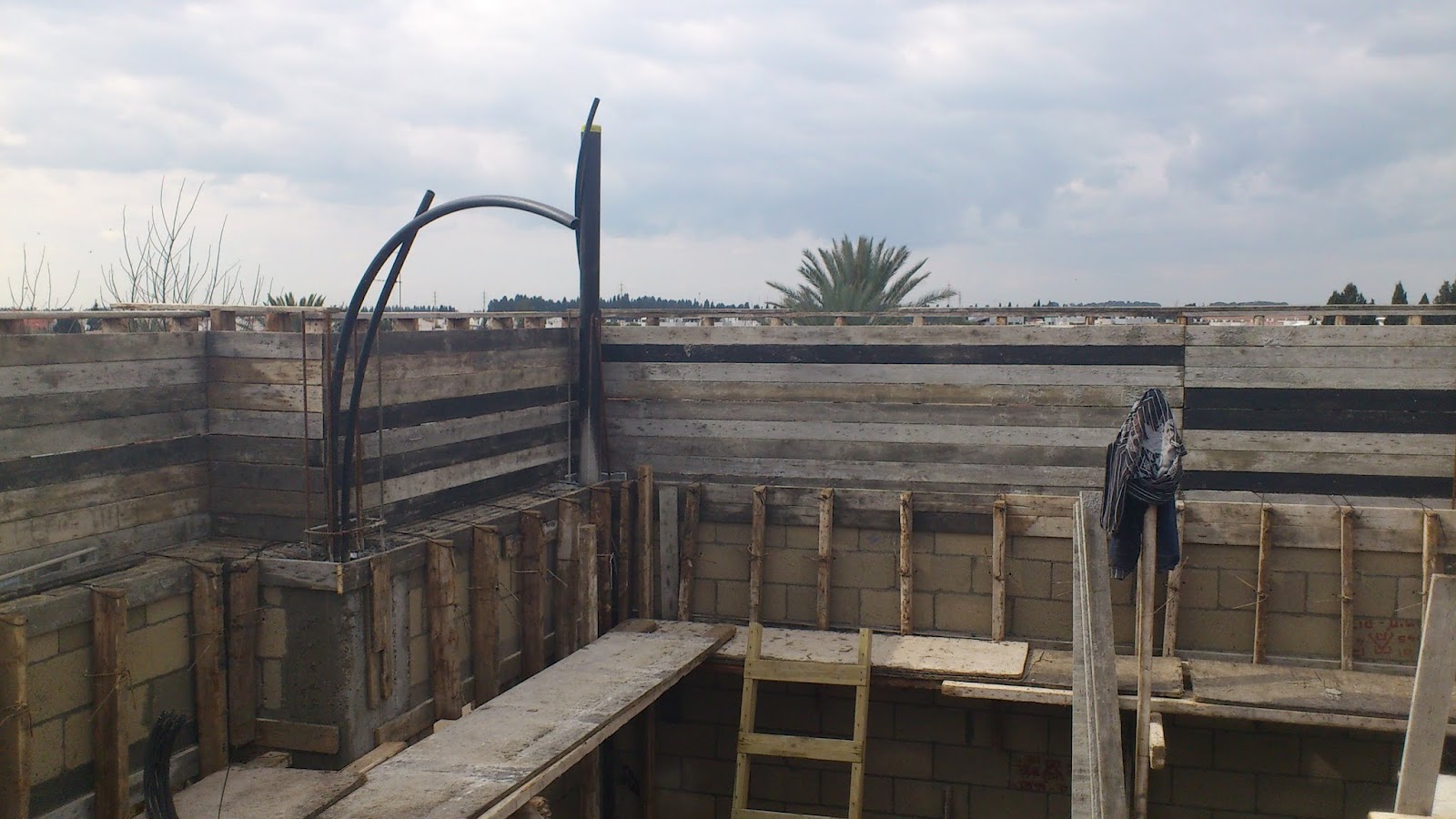

יצקנו עמודי קומה שנייה , הכנו טפסנות לתקרת גג , בדרך חשמלאי הכין את כל נקודות החשמל הרצויות לקראת היציקה.

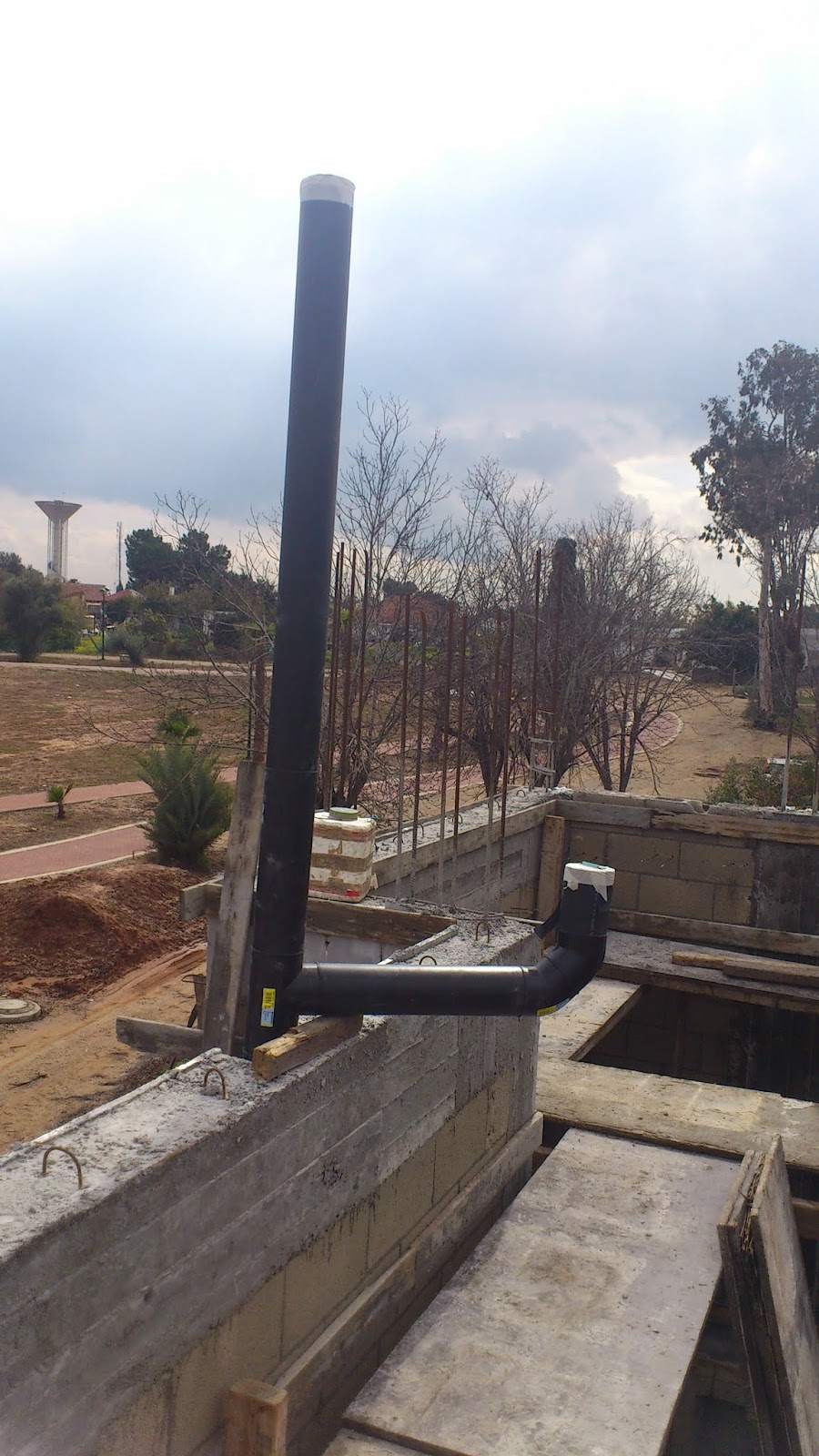

לגבי עמודי הבטון חשוב לוודא שמבצעים הגנה תרמית לגשרי קור ושמים קלקר אדקס  כיוון שבטון הוא לא מבודד תרמית, חשוב בשלב הזה גם להביא את האינסטלטור למשוך את צנרת הקולטנים עד לגג מהקומה ה-2
וכמובן קבלן טוב מטפסן את העמודים בצורה מפולסת !

בשבוע שעבר לאחר יציקת הגג האינסטלטור שלי ביצע הכנה של כל השוחות בשטח וחיבורם לבית (פוסט נפרד בנוגע כך).

מעקה בטון

בכל שלד כמעט ישנו מעקה עליון מבטון בגובה של 1.1 מטר ומעקה של 1.7 מטר עבור מסתור הדוד . המעקה מטופסן כחלק מיציקת הגג.

דגשים ליציקת המעקה והגג :

1. שהבטון מגיע ונוצק עד שעה וחצי מהיציאה למפעל
2. שהמעבדה דוגמת את הבטון
3. לוודא שהבטון הגיע לפי דרישת המהנדס – לעיתים מהנדסים מבקשים בטון מסוג ב-40 ומביאים ב-30 לשטח, לא תמיד זה בכוונה אלא בגלל שלא תמיד הקבלנים מסתכלים על הנחיות המהנדס, אתם מבחינתכם תקפידו לבדוק
4. אין לצקת ללא בדיקת מהנדס לפני היציקה
5. דוגמא להנחיות מהנדס

השלמנו מחיצות פנים בקומה הראשונה כולל חגורות לקירות פנים ועבדנו על פיתוח השטח שכלל יציקת חניות ושביל גישה + מילוי אדמת גננית בשטח.
הערכה שלי היא שתוך שבועיים יסתיים השלד.

הכנות חשמל

לפני כל יציקה חשוב לשאול את עצמינו כמה שאלות

1. האם בוצעו כל הכנות החשמל ?
2. האם בוצעו כל הכנות האינסטלציה ?
3. האם מעבדת הבטון הוזמנה למועד היציקה ?
4. האם המהנדס אישר את הברזל של הגג ?
5. האם עמודי הבטון בודדו עם קלקר אדקס

צפו כאן כדי לראות מה עשינו

אז בואו נתחיל כרגיל בתמונות והסברים…

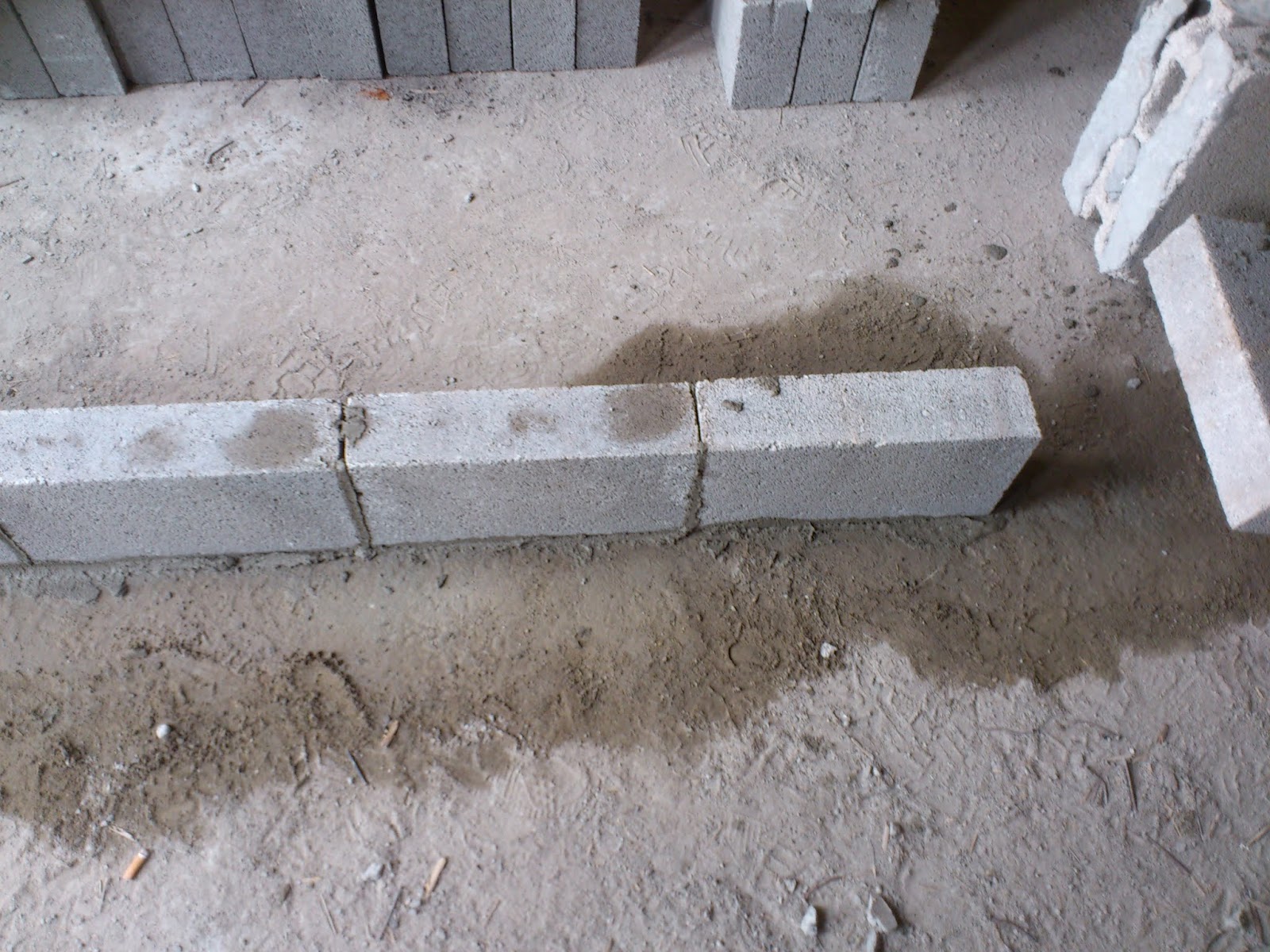

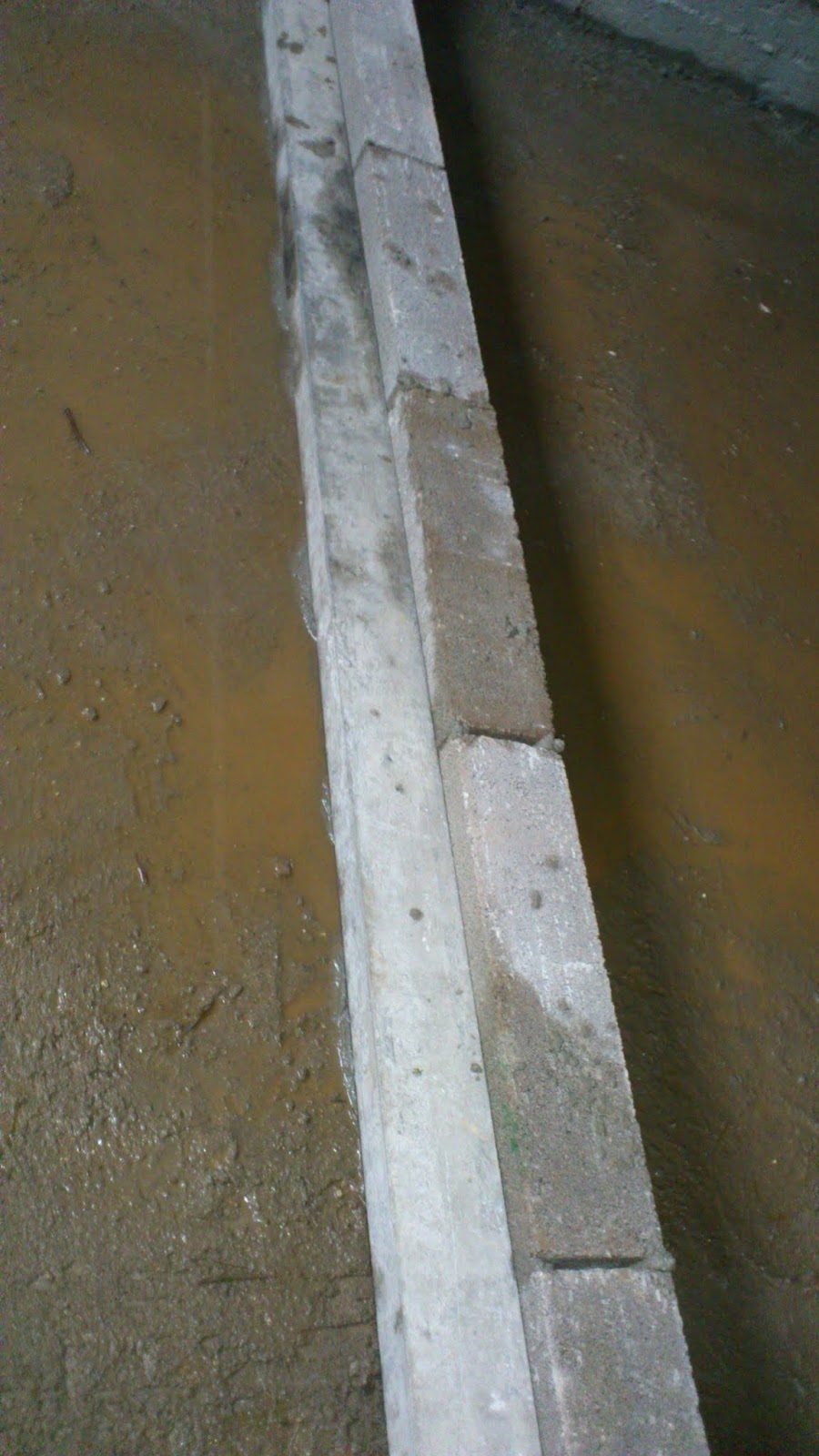

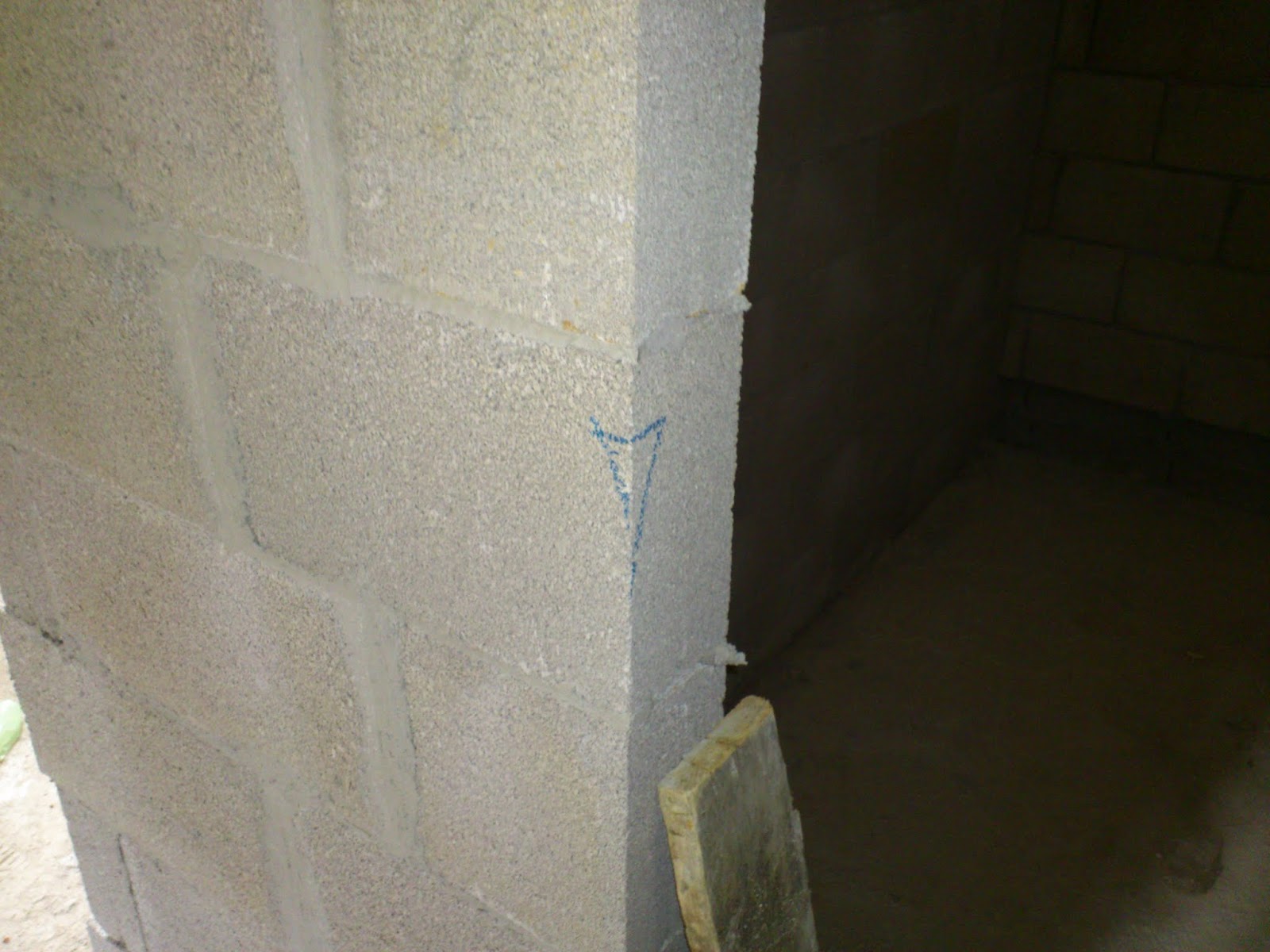

אחד מהימים הגשומים בשבועיים האלו , ניצלנו את זה להתחלת מחיצות פנים , מותחים דיאגונל עפ”י תוכנית וכפי שאתם רואים הבלוק הראשון בשורה הראשונה הוא הפוך , מצוין נגד רטיבות , למים יותר קשה לטפס למעלה כשהבלוק הוא הפוך , מדובר בבלוק בטון 10 ס”מ.

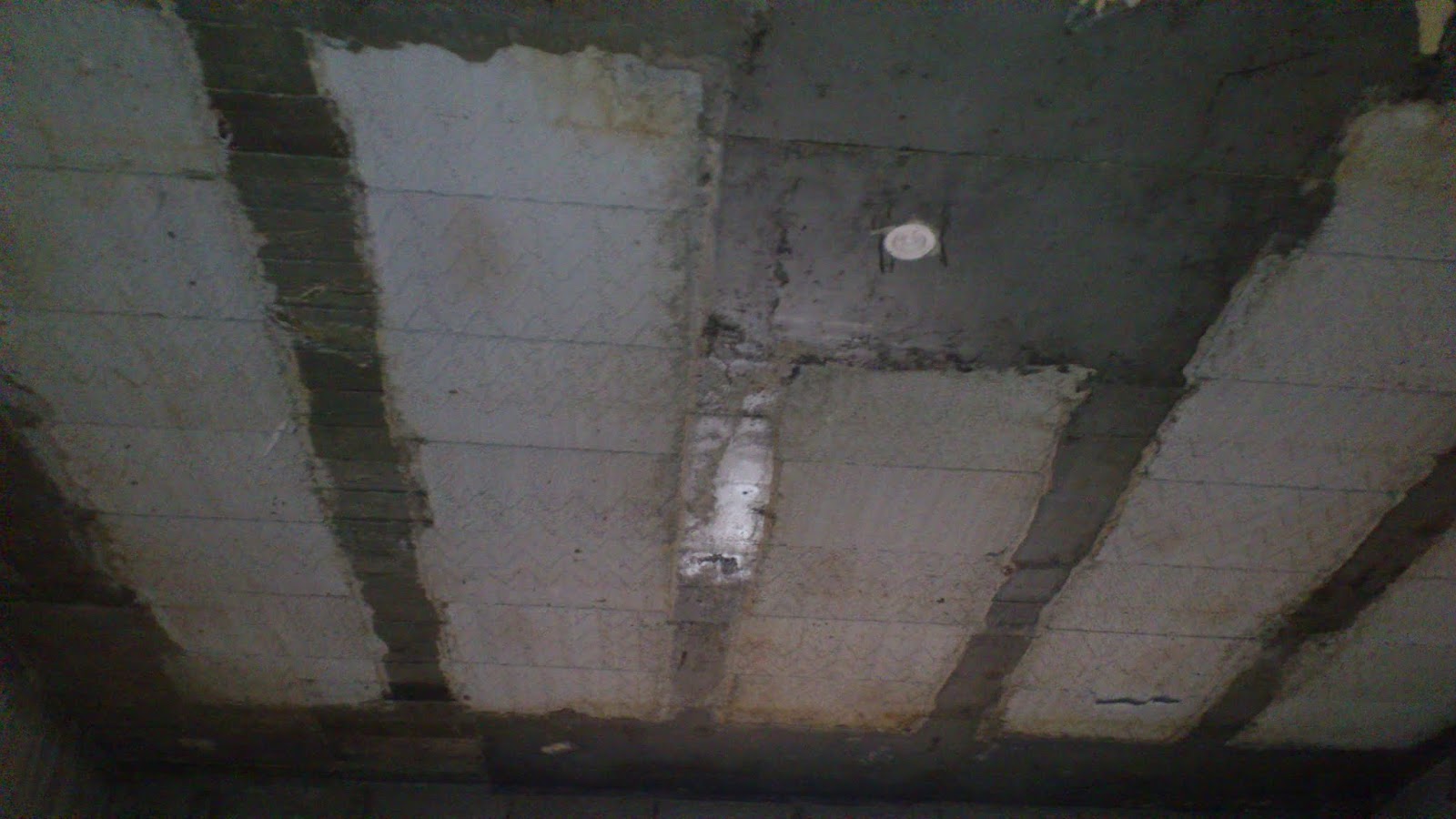

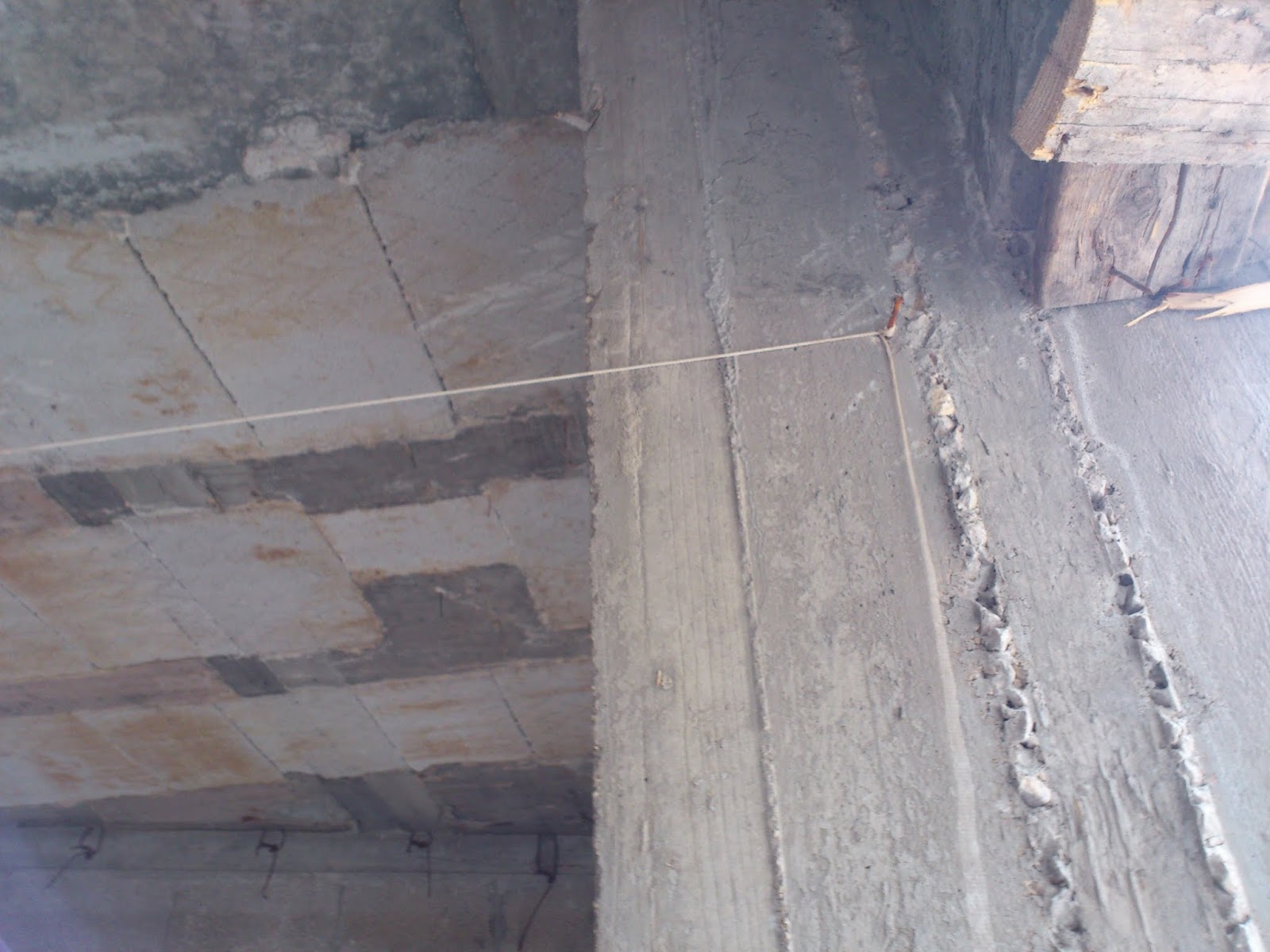

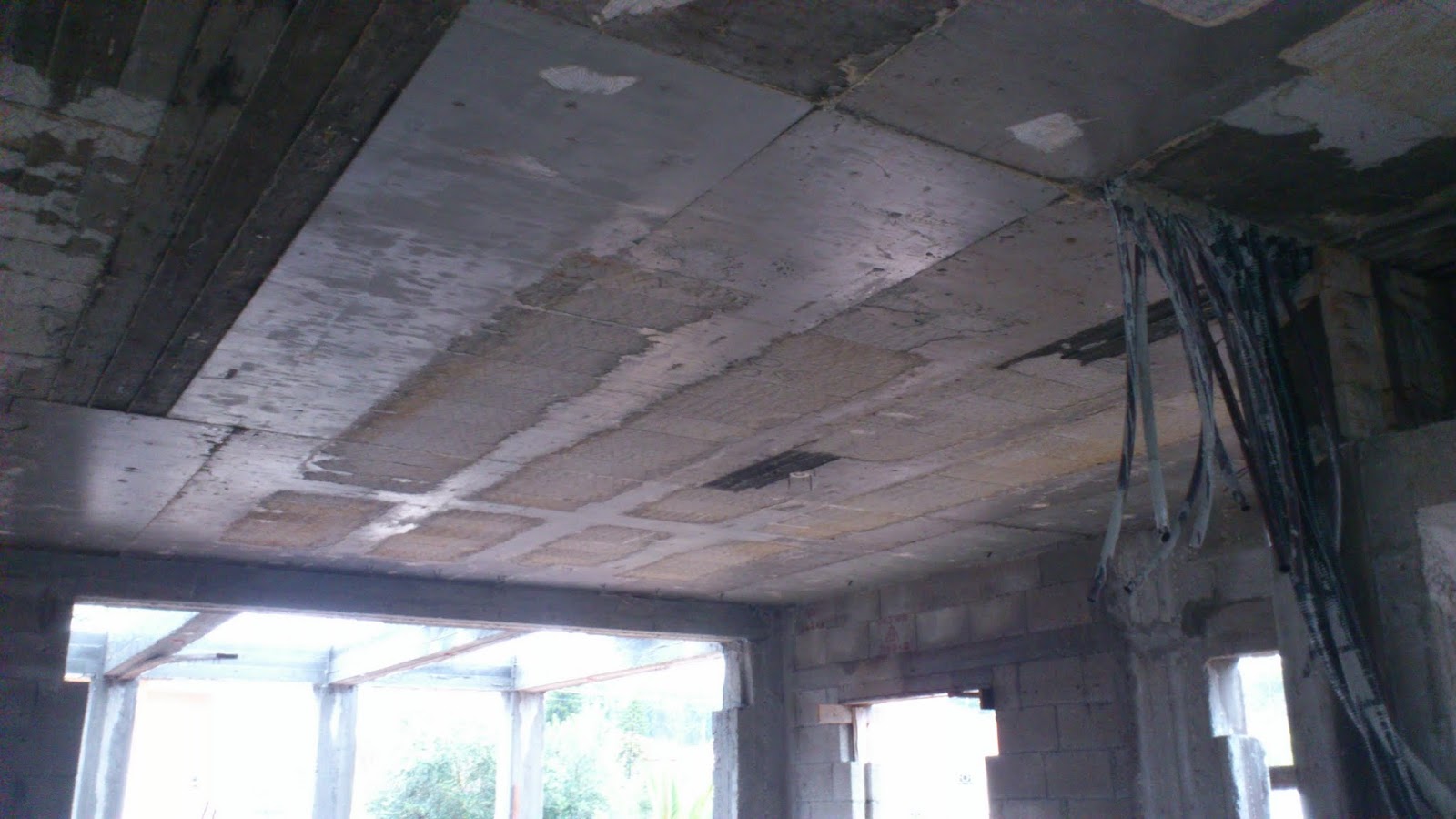

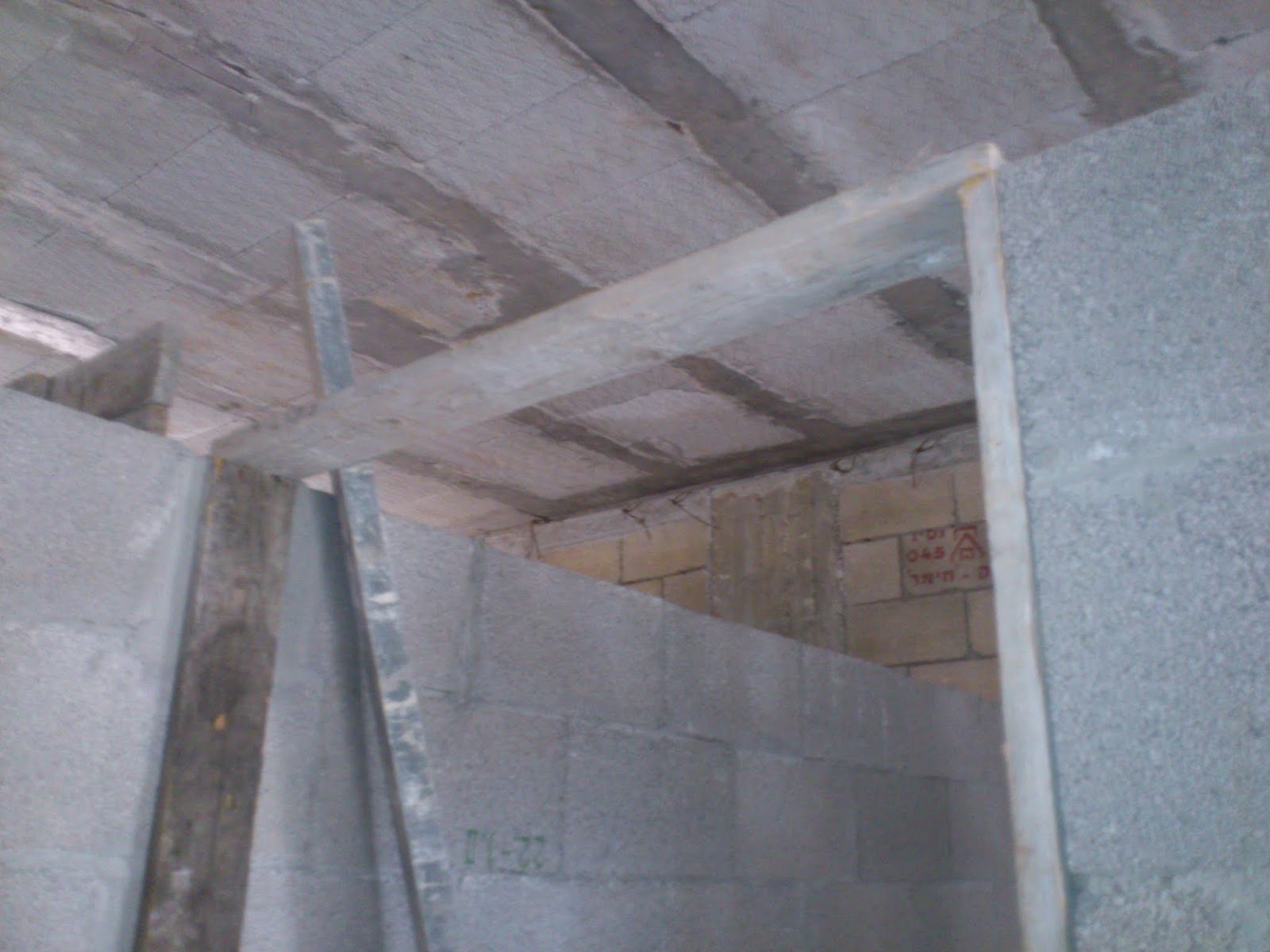

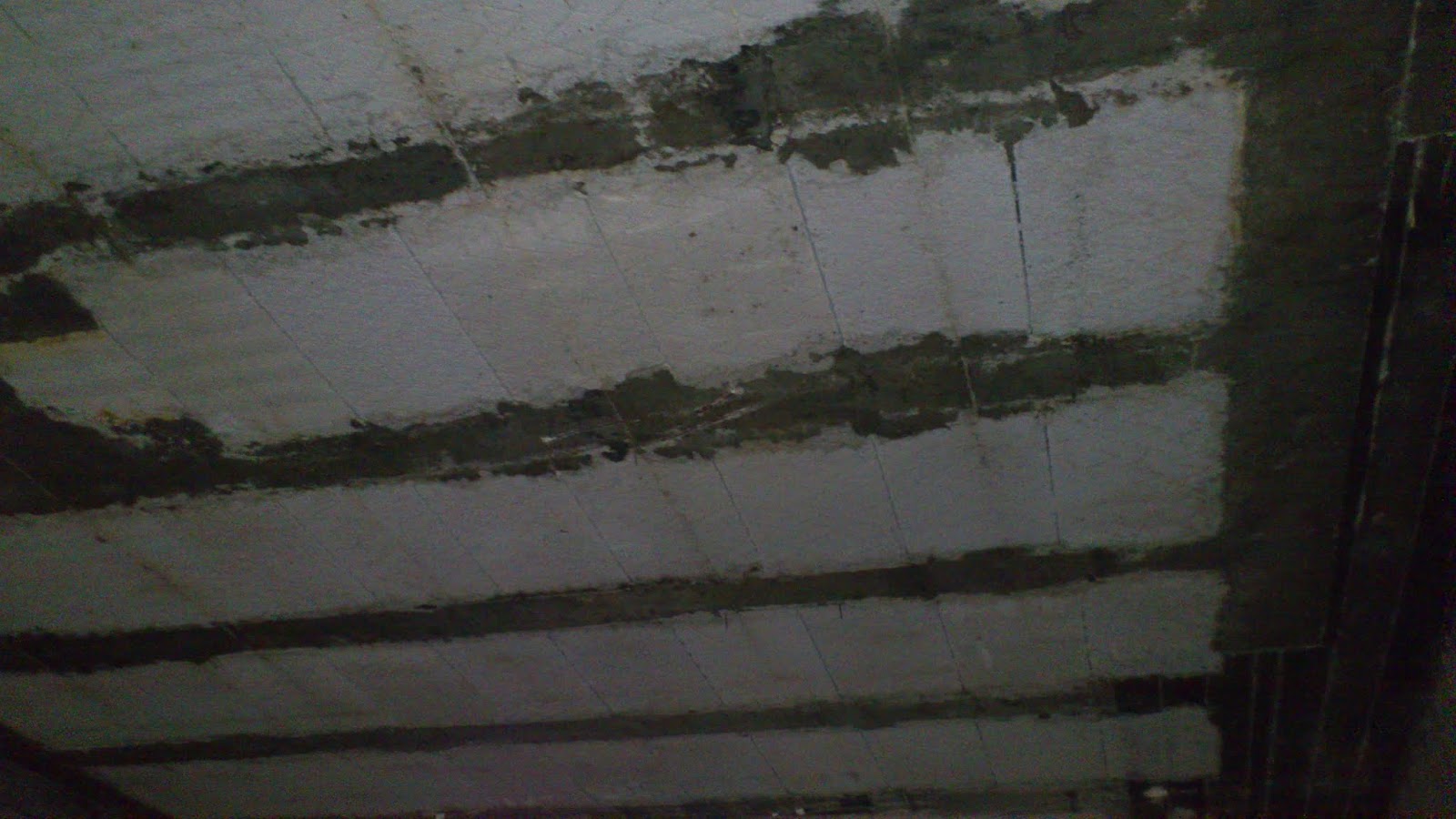

תקרת הצלעות של הקומה הראשונה , כפי שאתם רואים נקייה מאוד , מה גם שכמות הגשמים שירדה בשבועיים האלו היתה בדיקת כלים מצויינת לתקרה , טיפת מים אחת לא חדרה לקומה הראשונה וזאת עקב שימוש מסיבי במרטטים בזמן היציקות. תקפידו מאוד על שימוש כזה ביציקות שלכם , בתקרות שלא משתמשים בהם במרטטים יש סיכוי יותר מסביר שיחדרו מים לקומה מתחת.

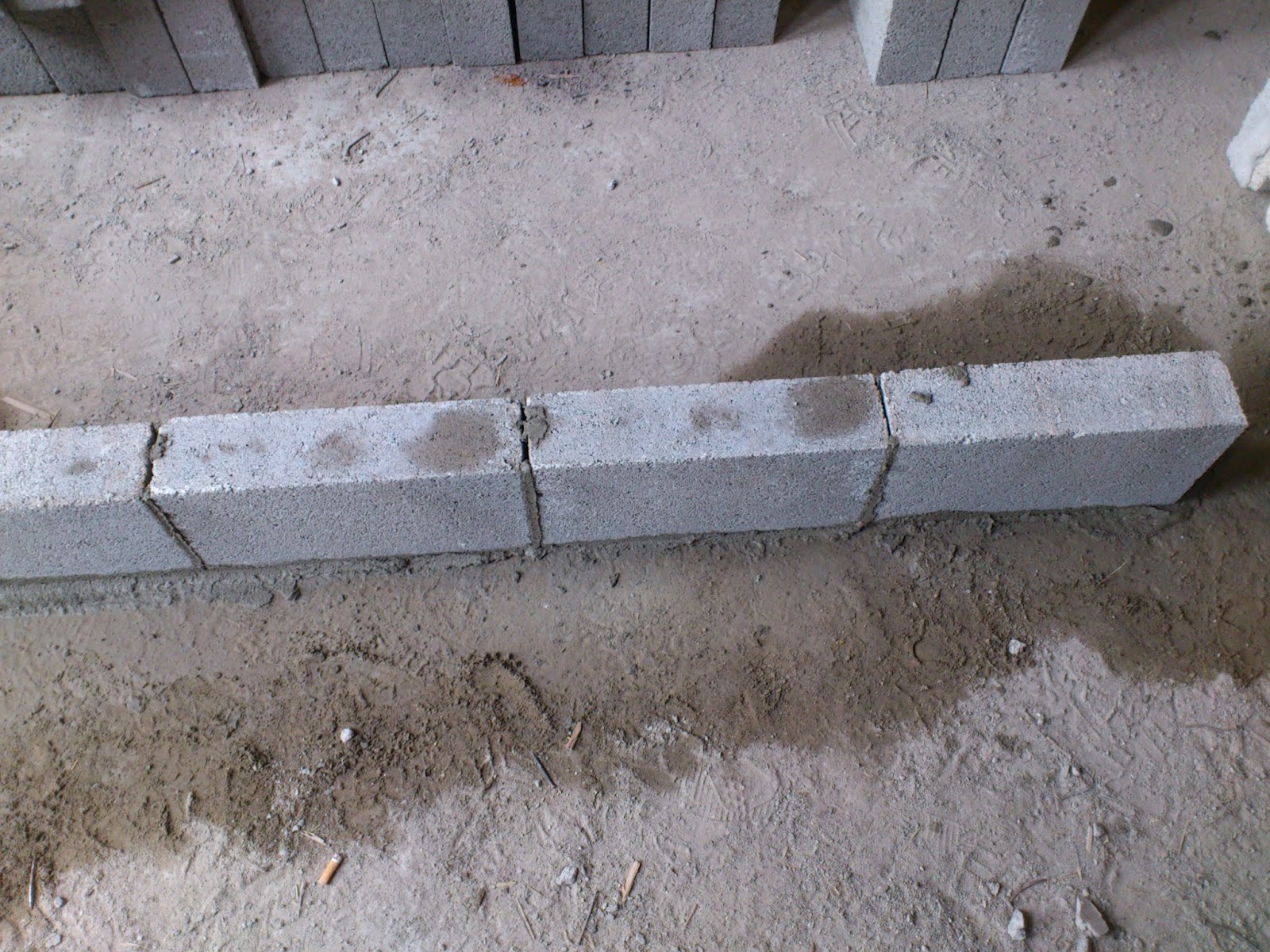

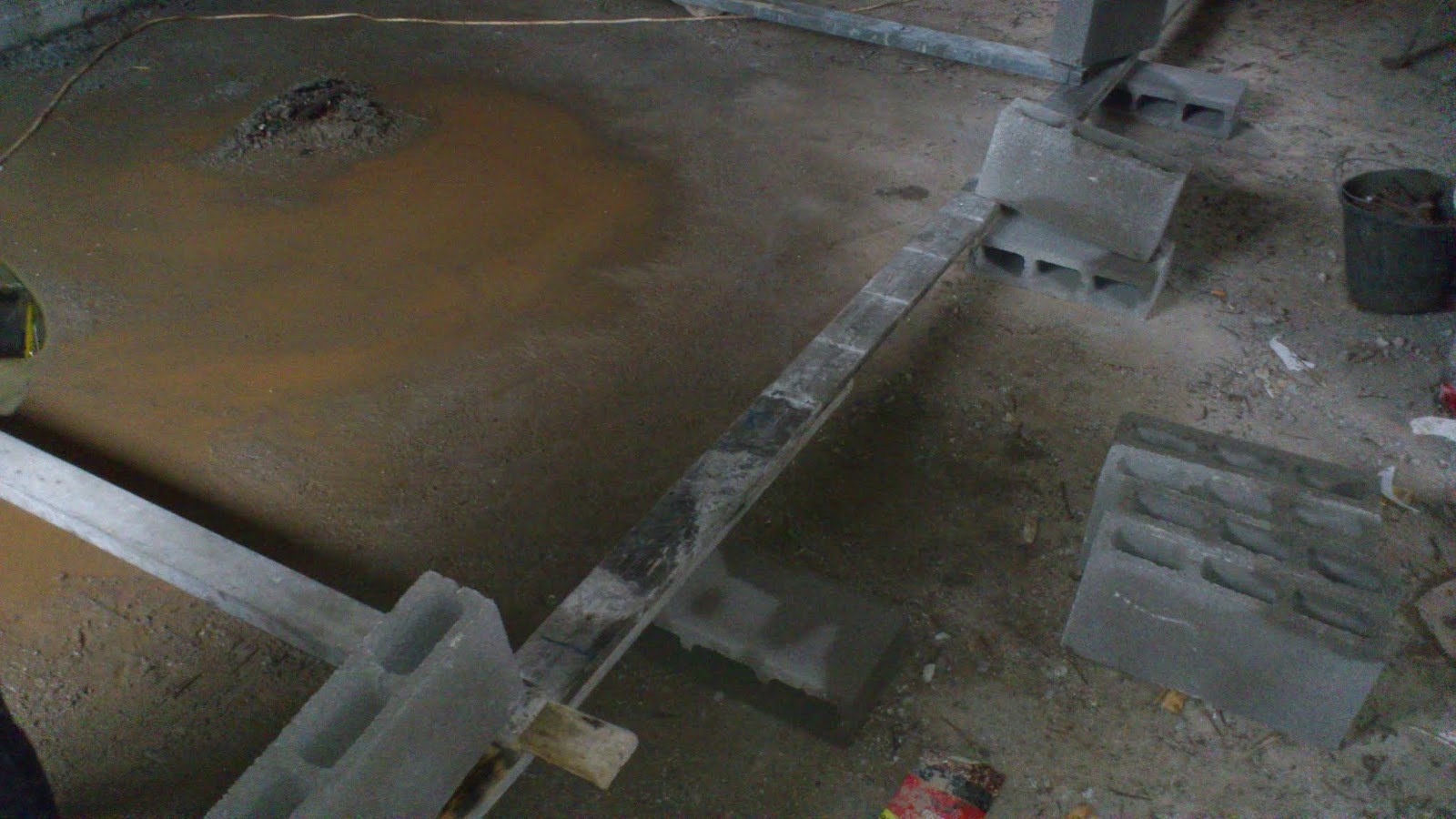

פילוס והכנת שורה ראשונה

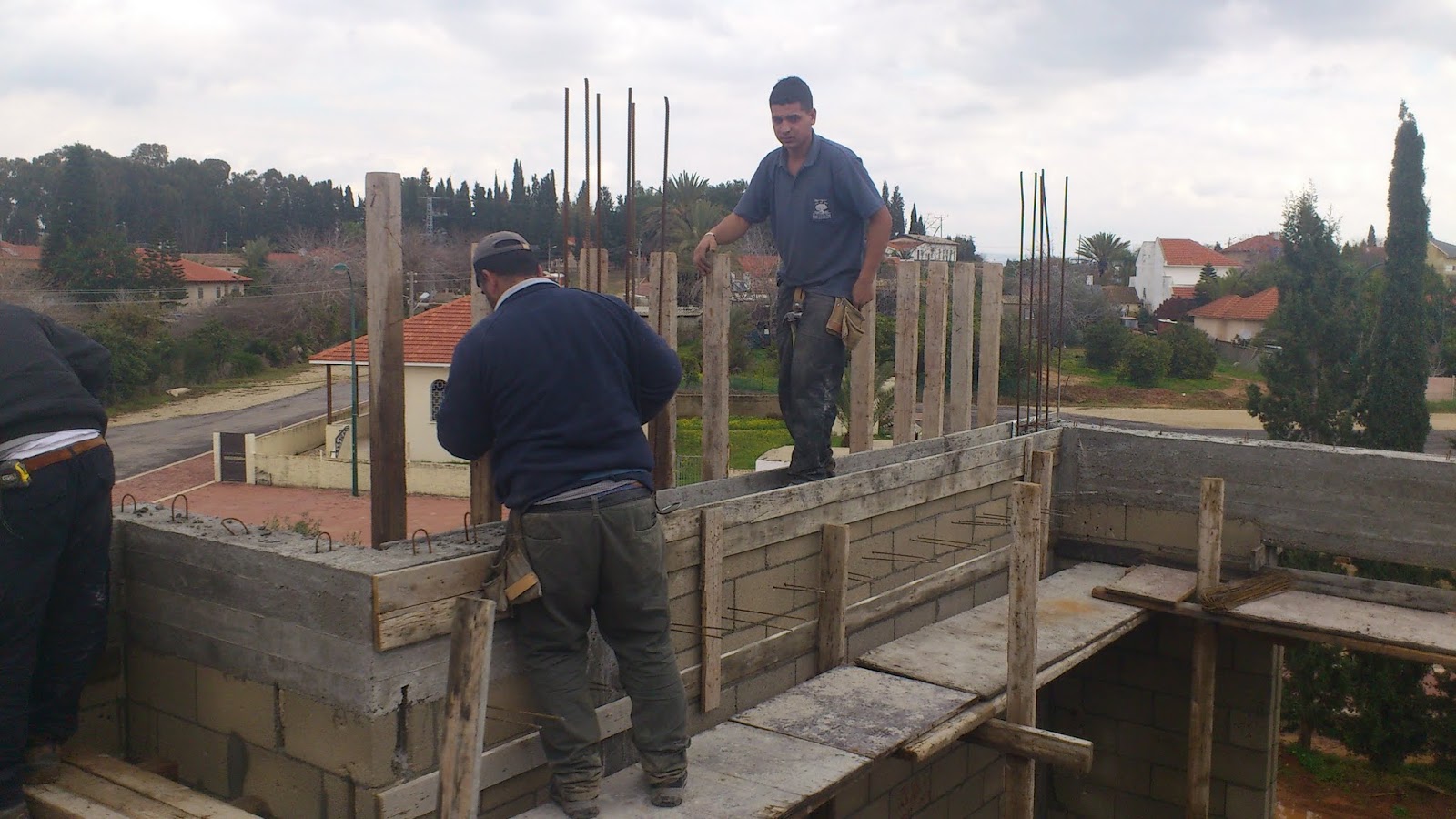

מתחילים להכין טפסנות לקומת גג , כרגיל הכנה של מעטפת מבוטנת מסביב לבית בגובה 50 ס”מ נגד רטיבות.

המים הם האויב מספר אחת ולכן בנייה נכונה מונעת בעיות בעתיד , עולה יותר אך שווה כל שקל.

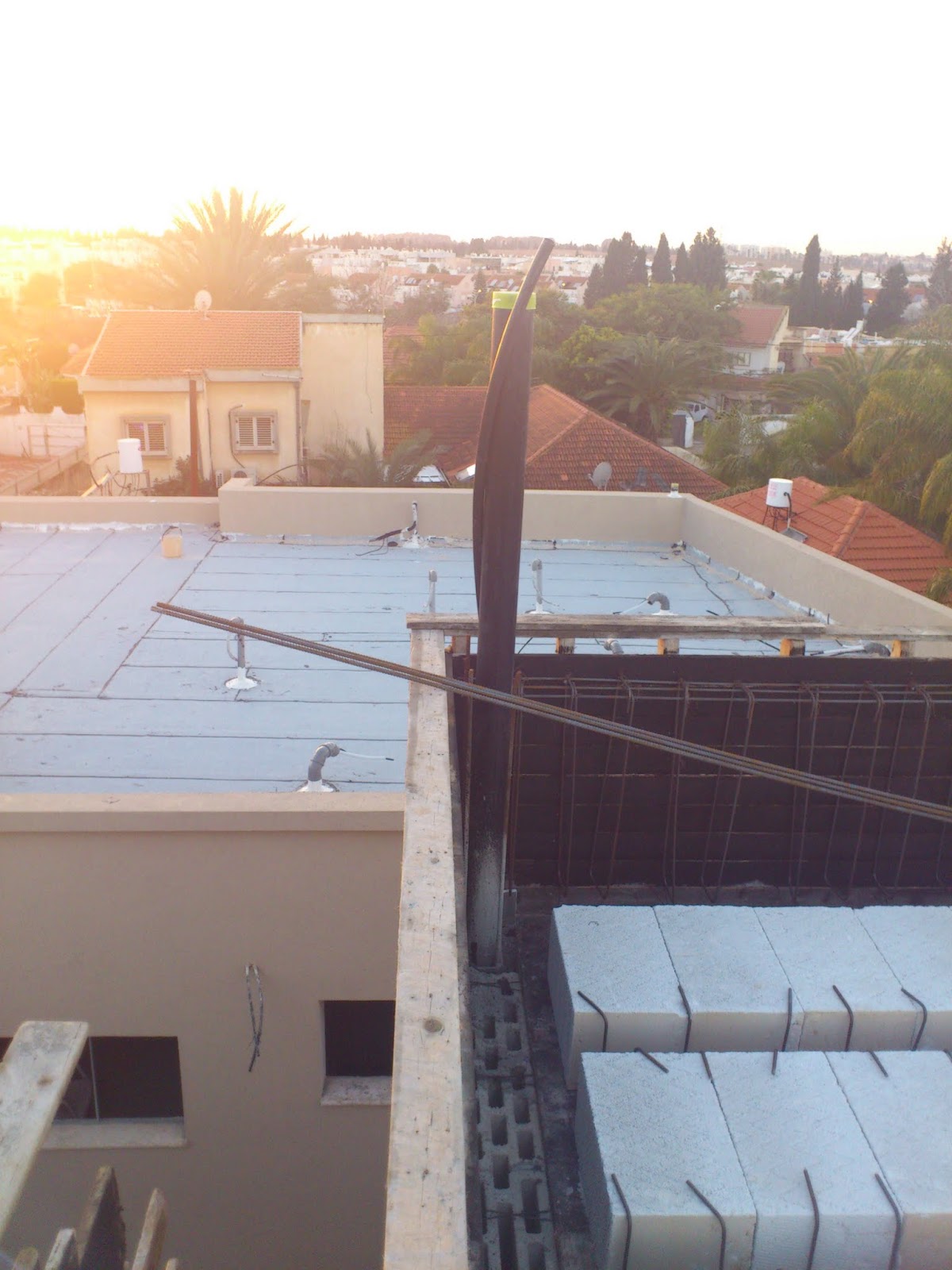

הכנת קוצים לעמודי הגג

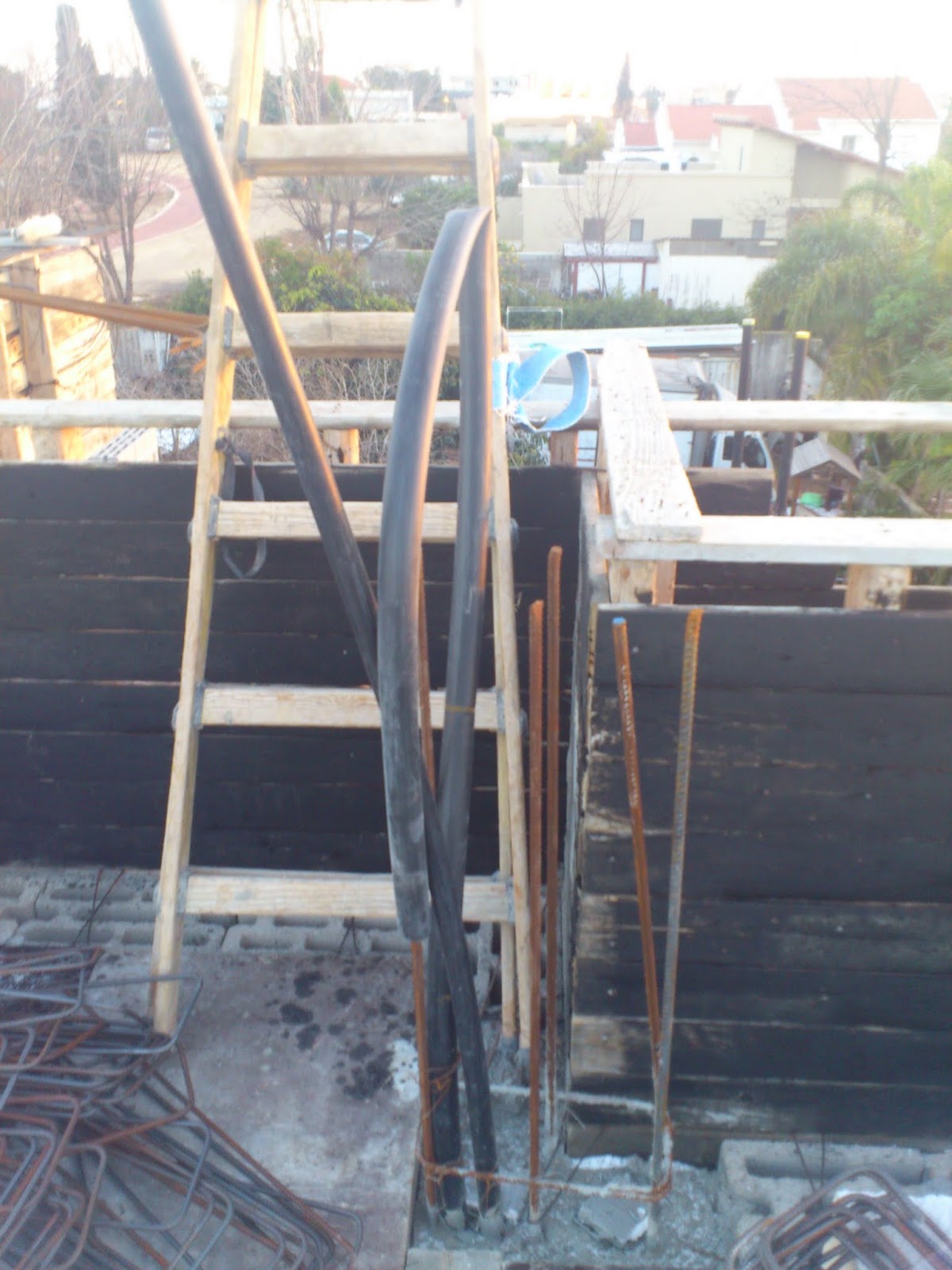

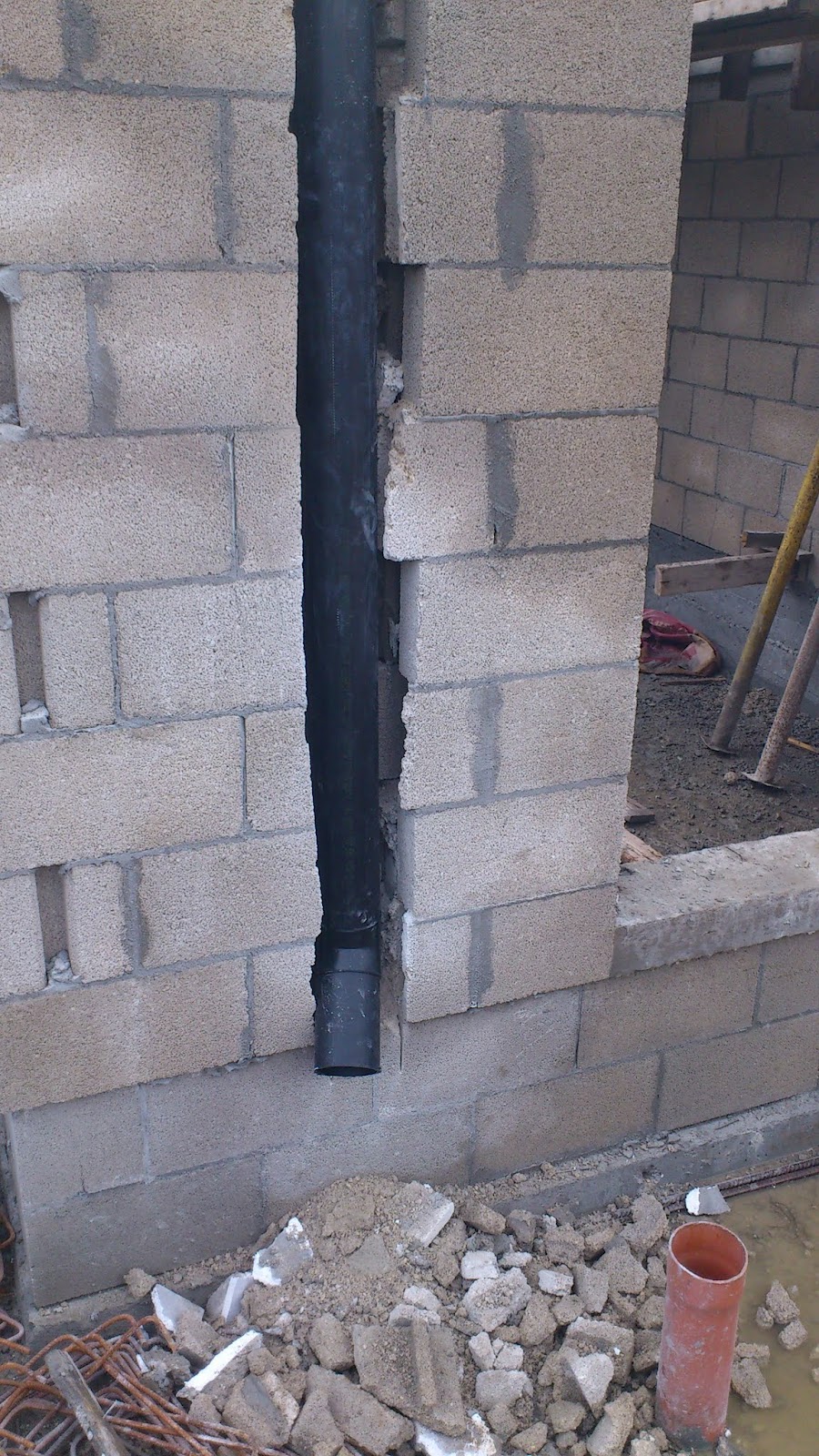

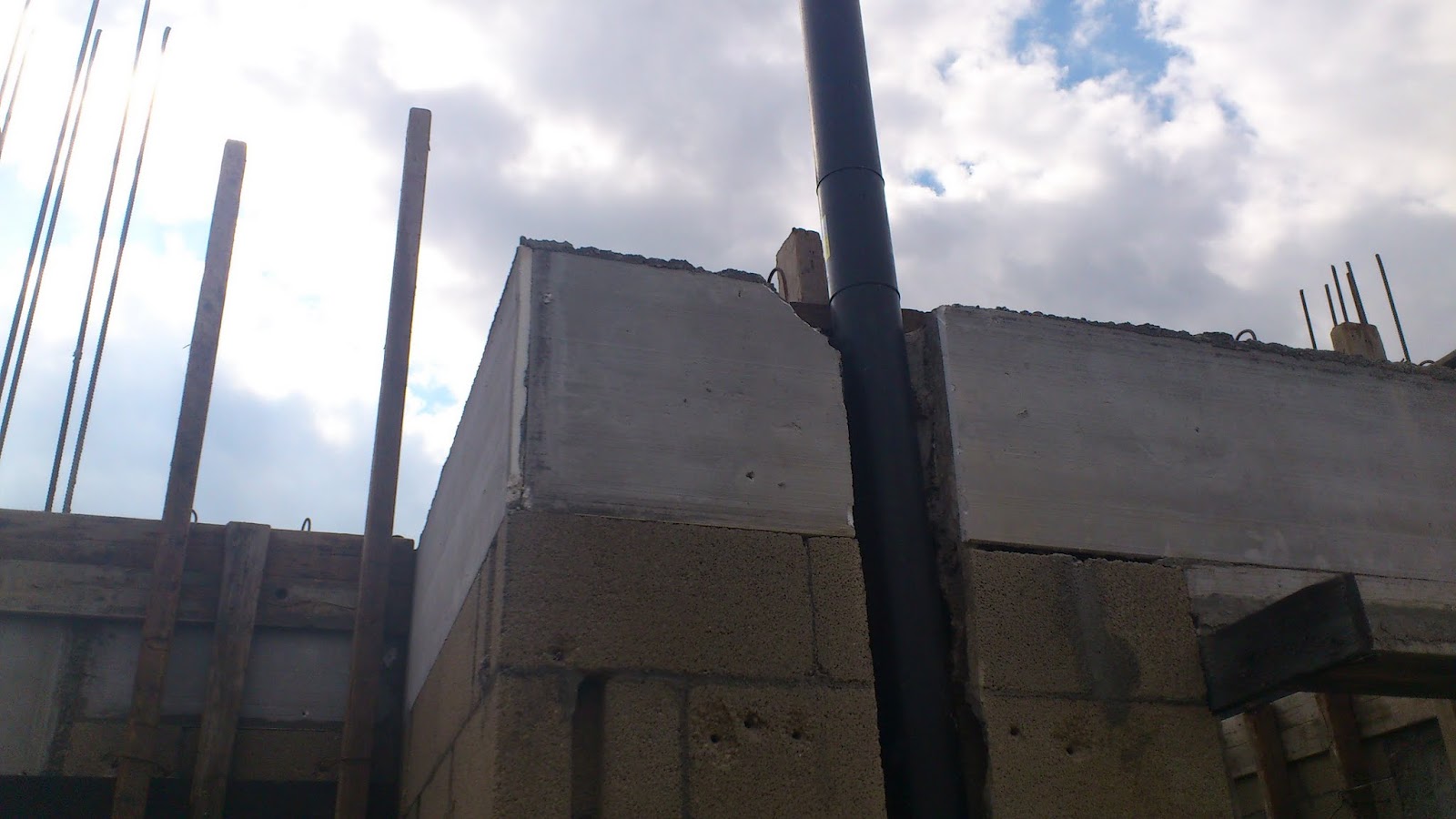

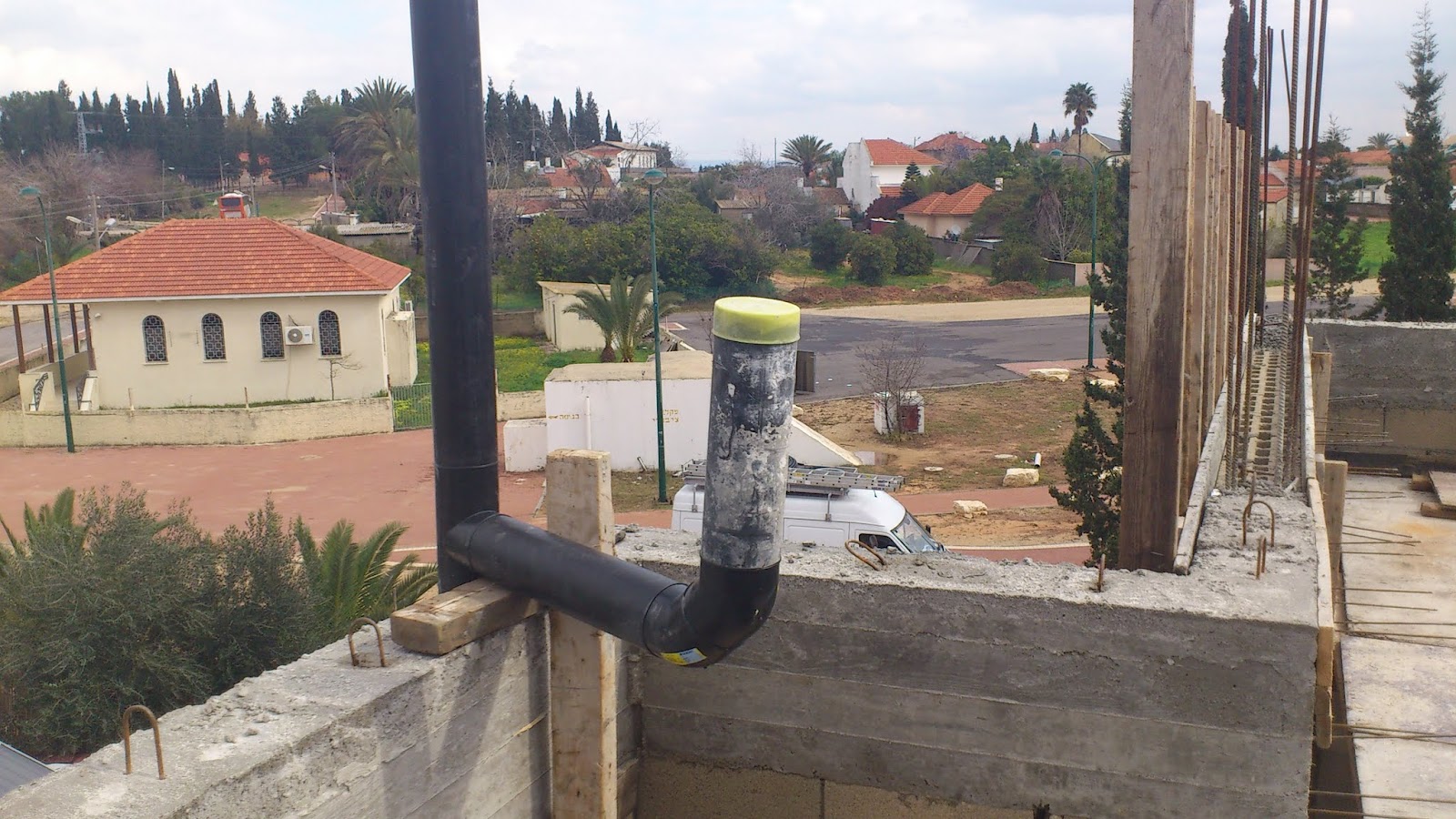

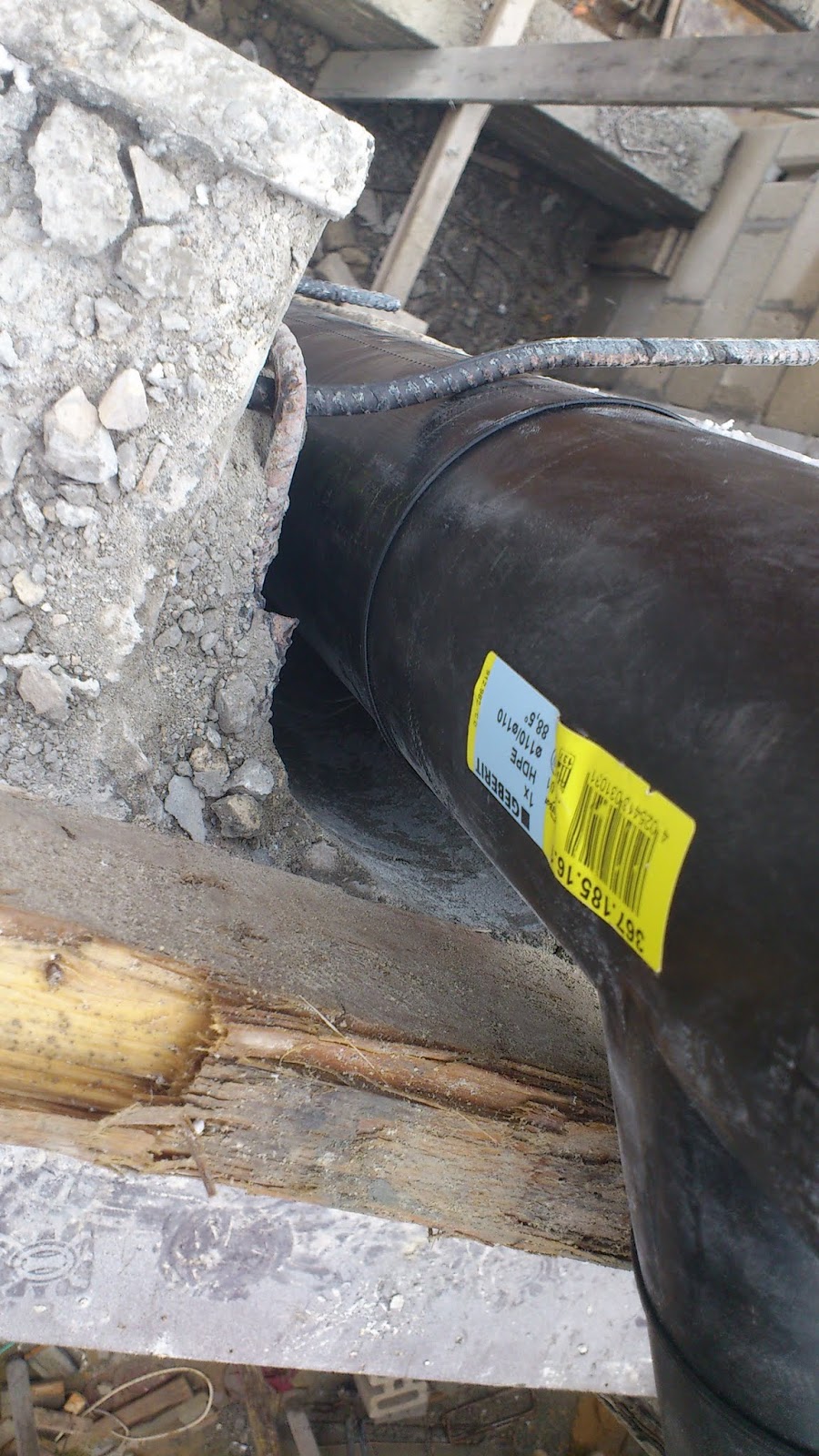

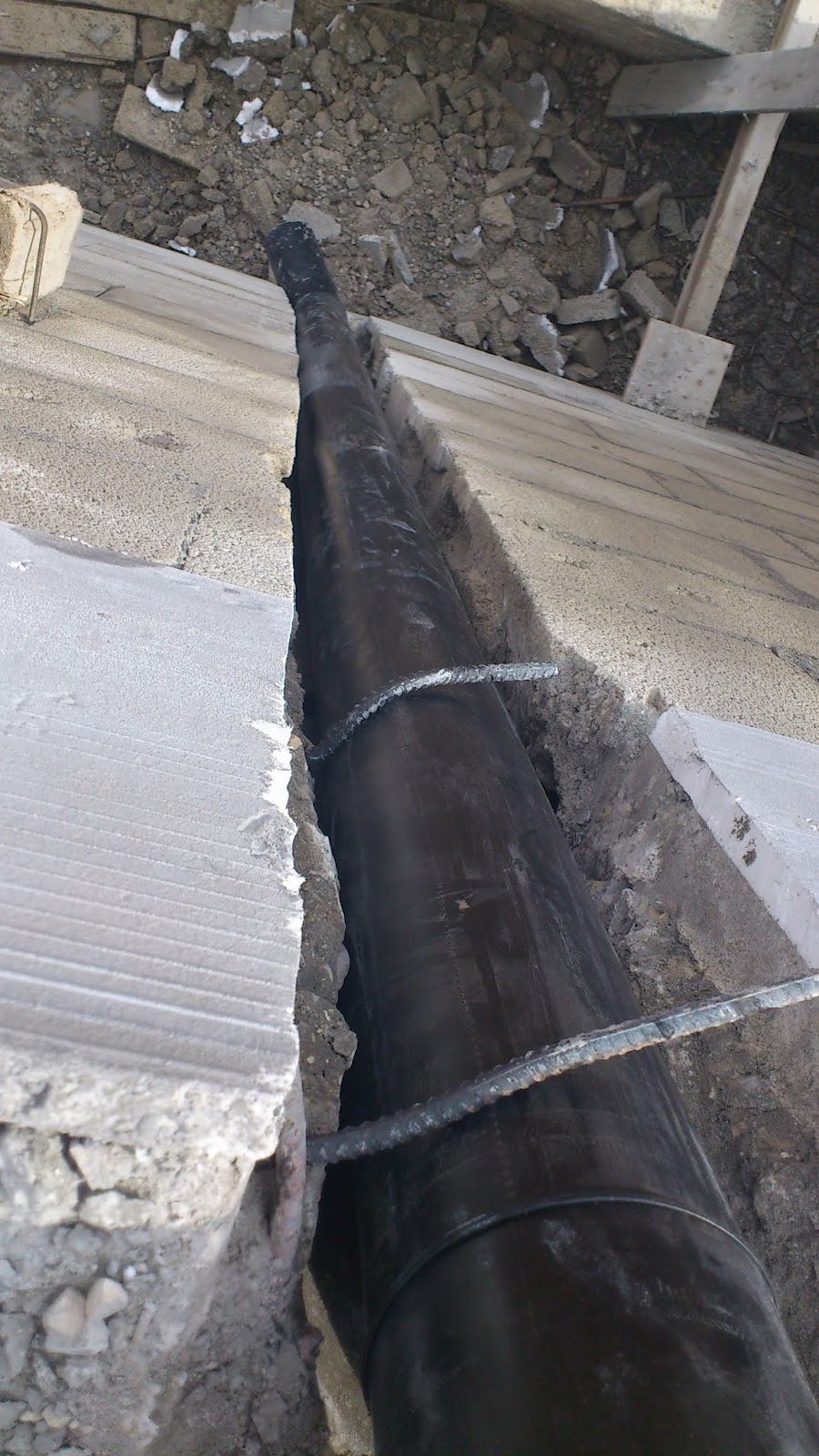

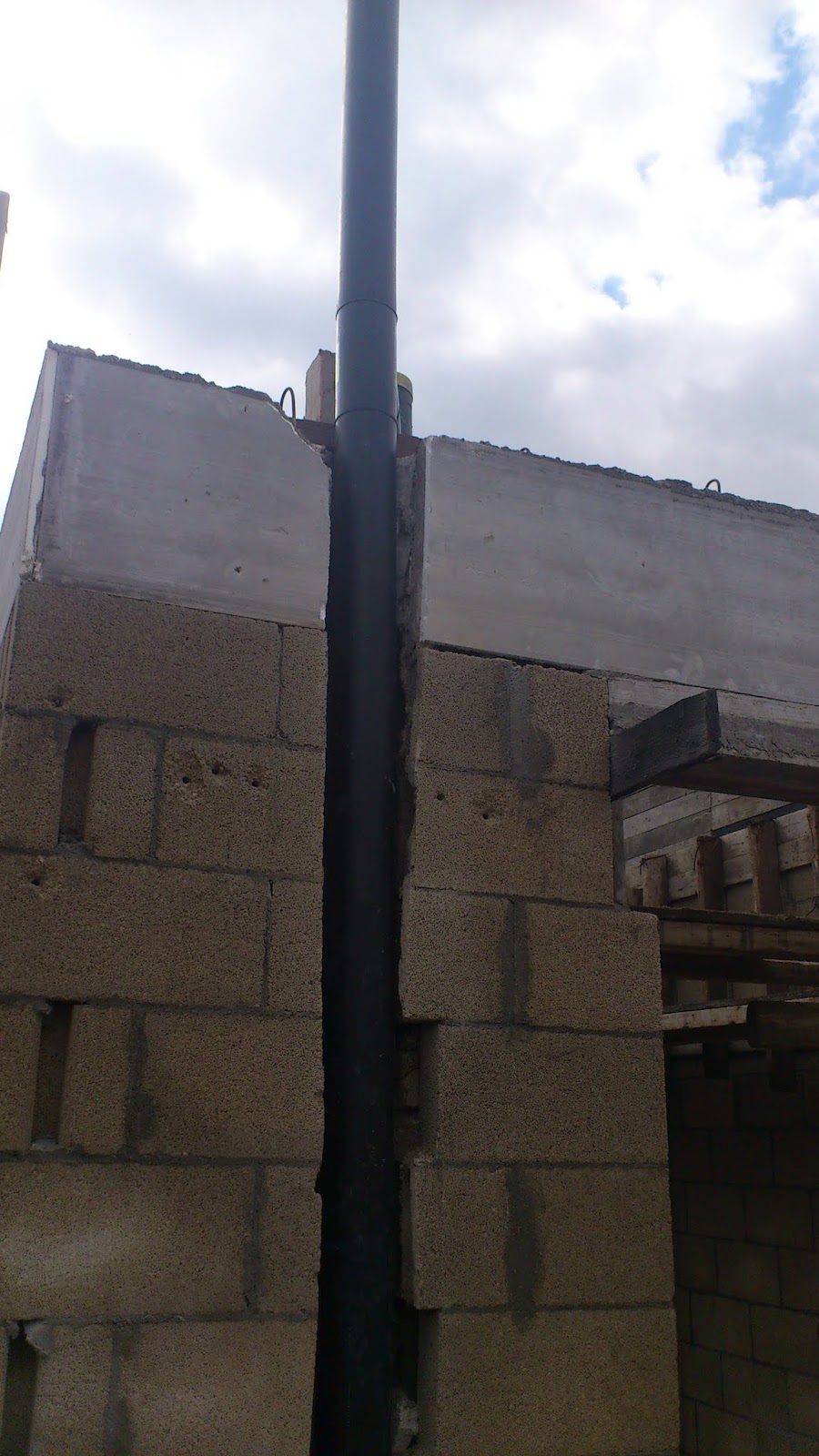

כחלק מההכנה האינטסלטור הכין עוד שני צינורות מי גשם לגג , כפי שאתם רואים חצבנו וכנסנו אותם בקירות הבלוקים .

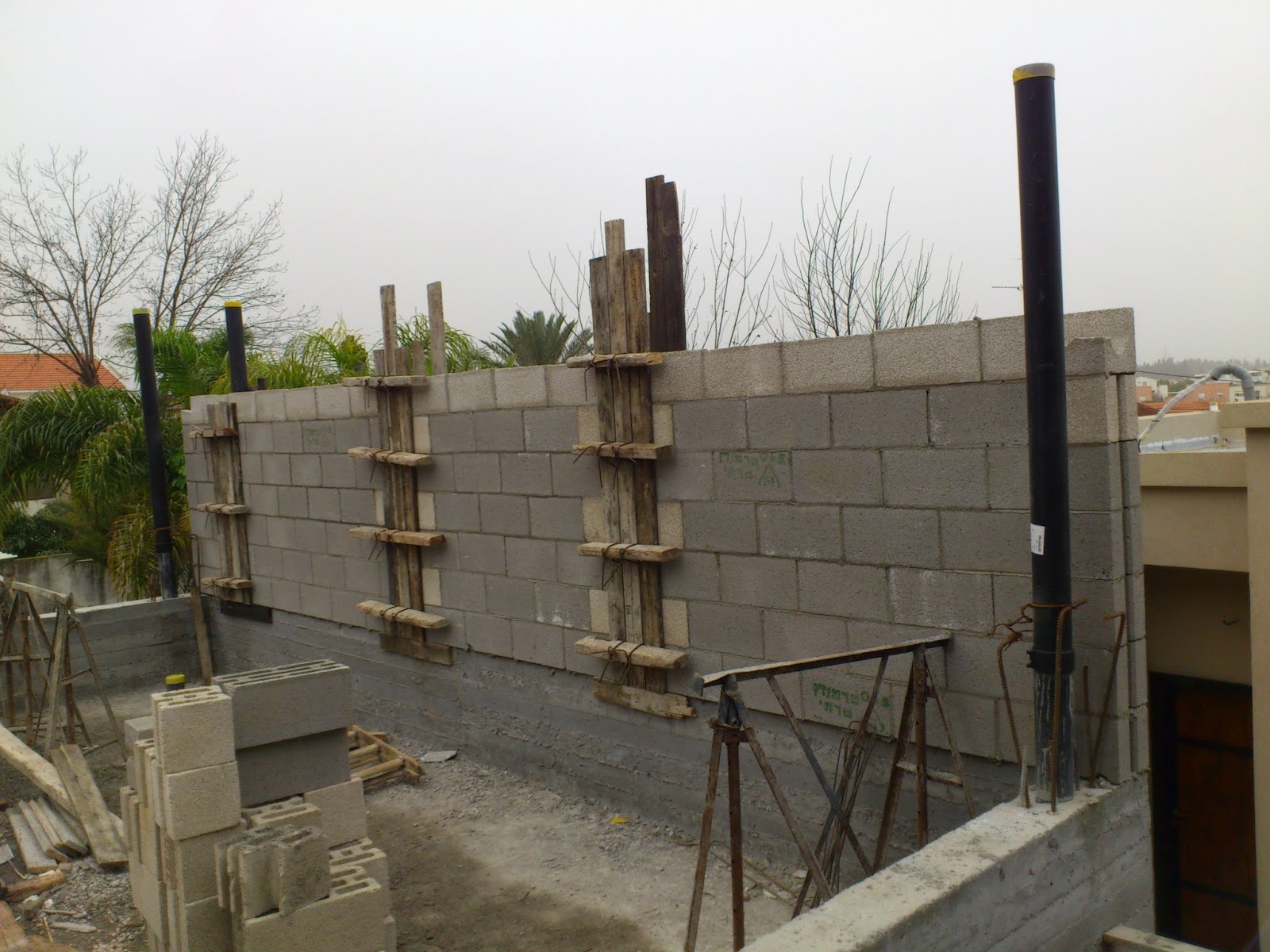

אני חוזר שוב ממה שכתבתי בפוסטים הקודמים , יש להימנע ככל הניתן מהכנסת צינורות כאלו בעמודי התמך שלכם , זה מחליש משמעותית את חוזקם ולפי התקן זה אסור!  במידה ואין ברירה עפ”י מה שהקבלן/אינסטלטור שלכם אומרים תקבלו אישור על כך מהמהנדס שלכם!!! תקפידו! ובטח המהנדס יבקש עיבוי של העמוד

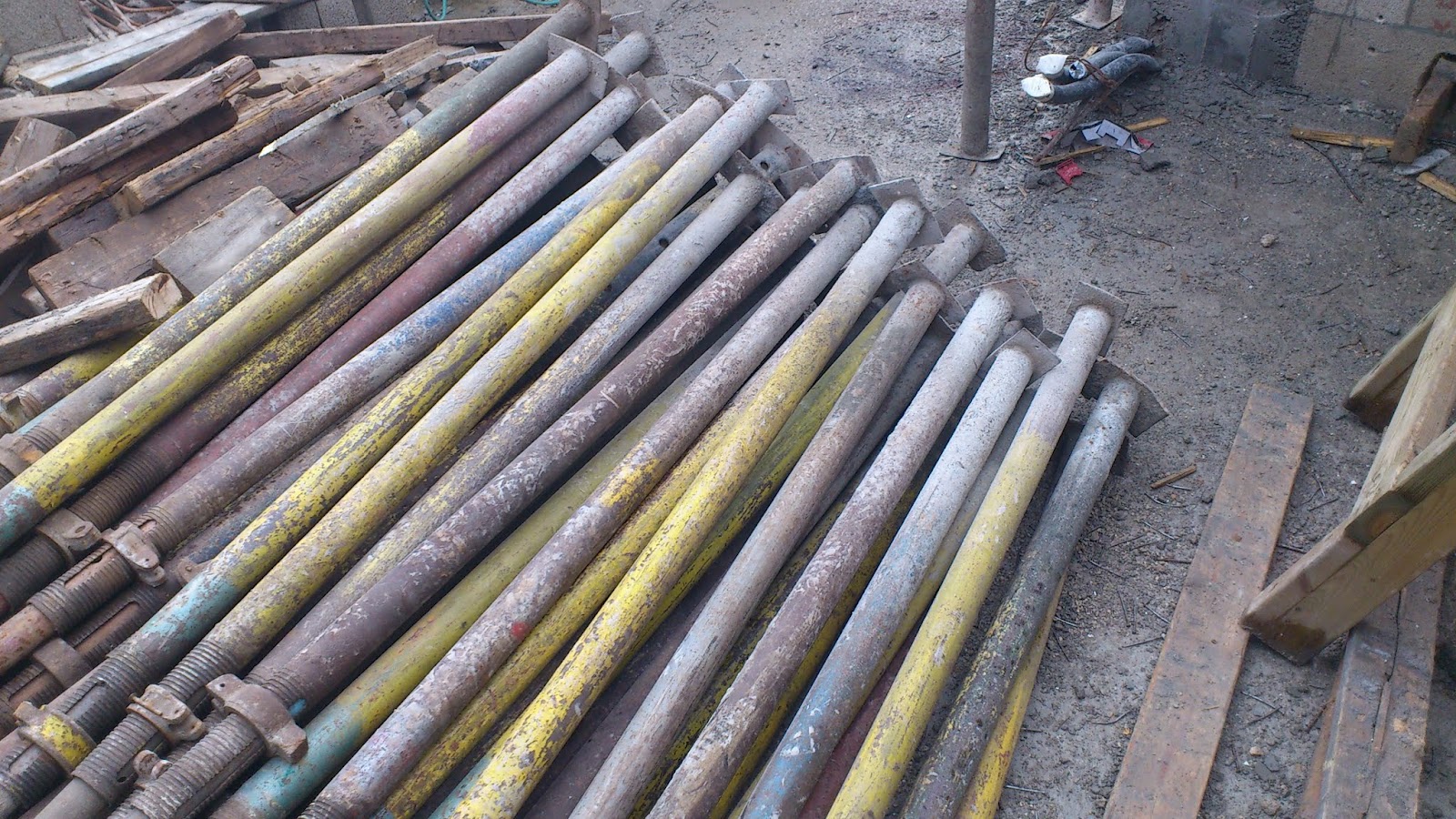

רגלים לתמיכת התקרה , דרך אגב זהו מצרך מאוד מבוקש אצל הגנבים , כל רגל כזו עולה 100 ש”ח אז זה לא מעט כסף עבורם.

הכנת ניקוז

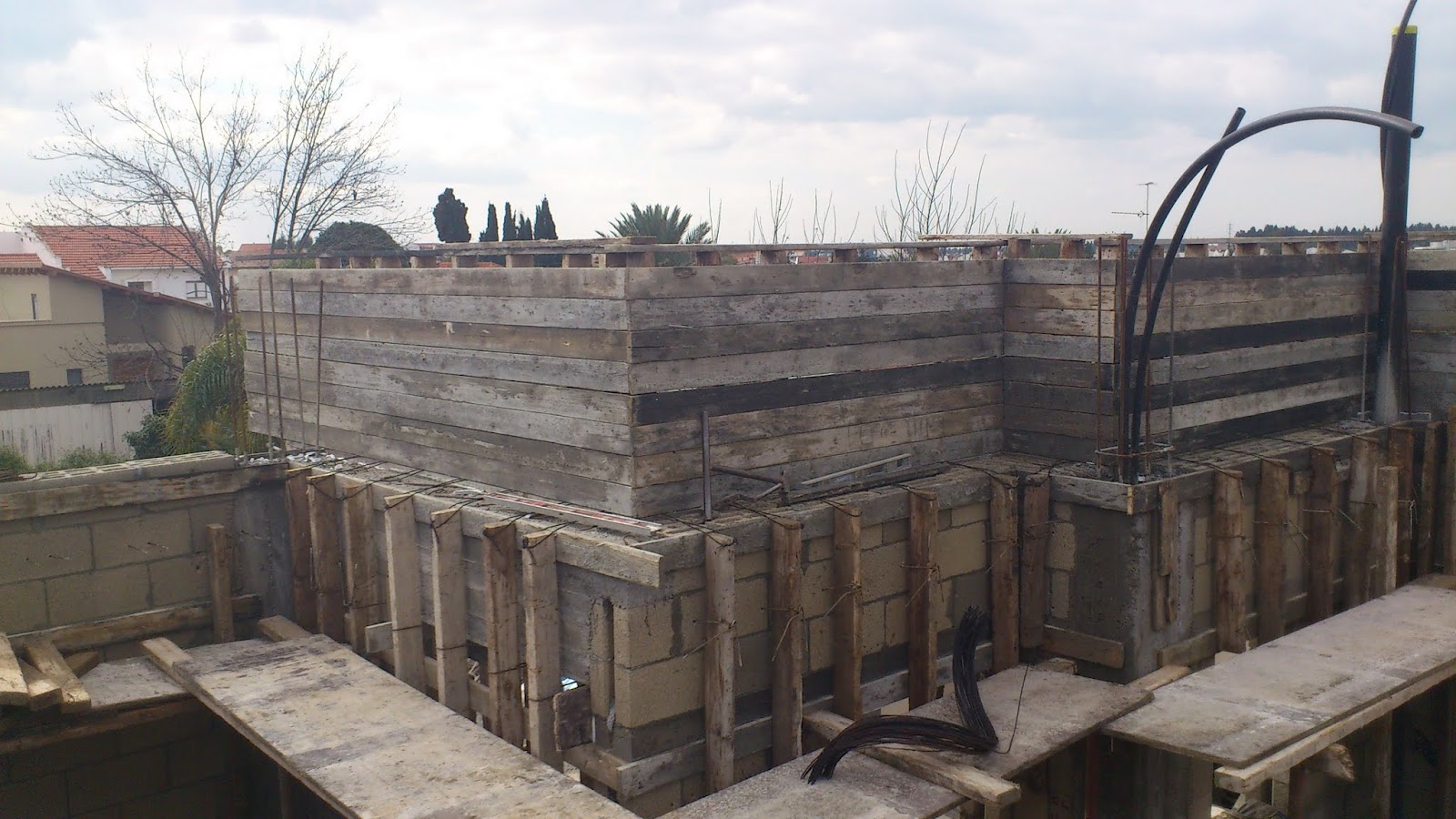

המשך טפסנות והארכת שרוולי המים לגג

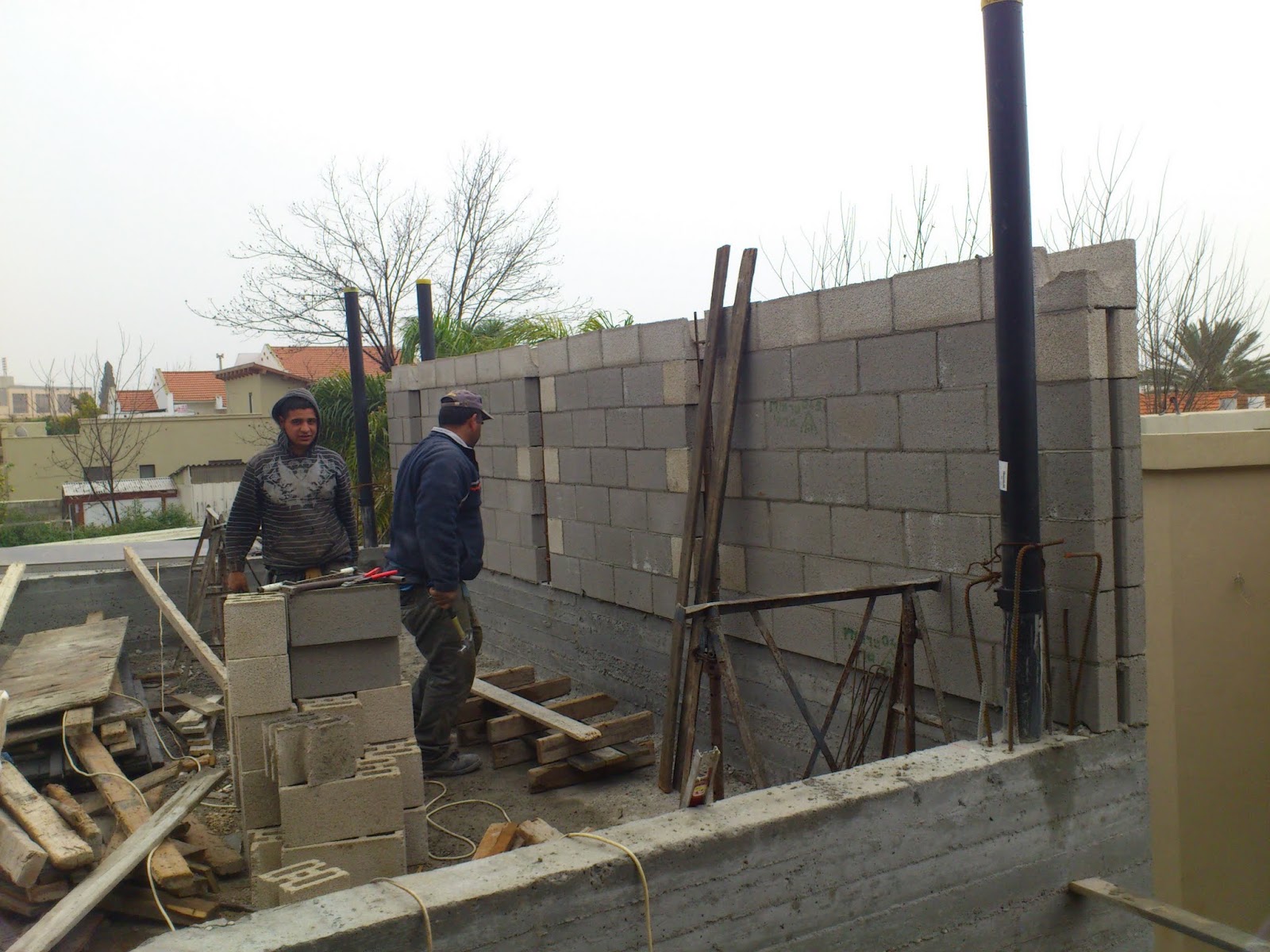

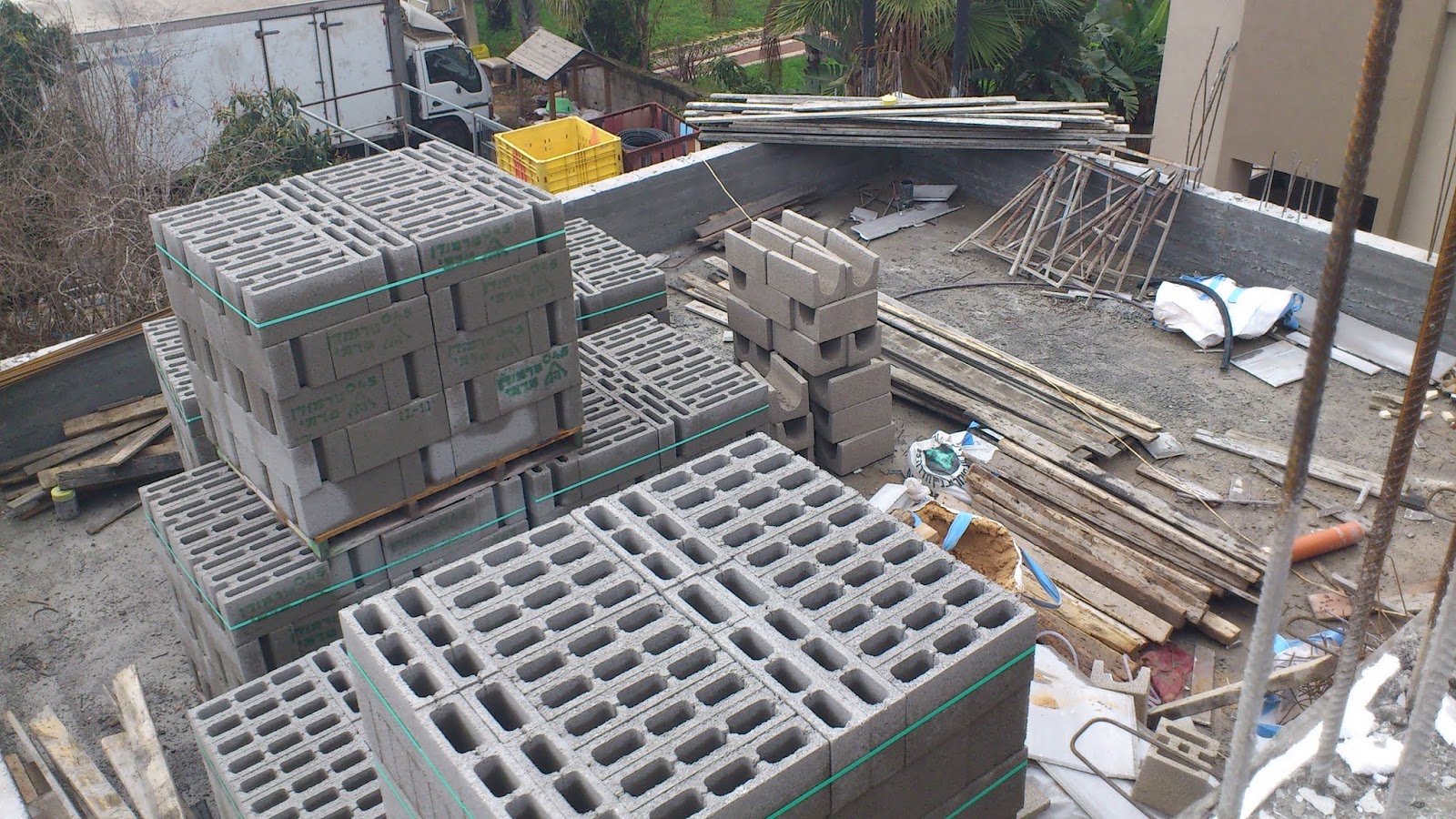

הגיעו הבלוקים למחיצות הפנים לקומה השניה ולקיר המרפסת

חלק ממחיצות הפנים מוכנות עד חגורה עליונה

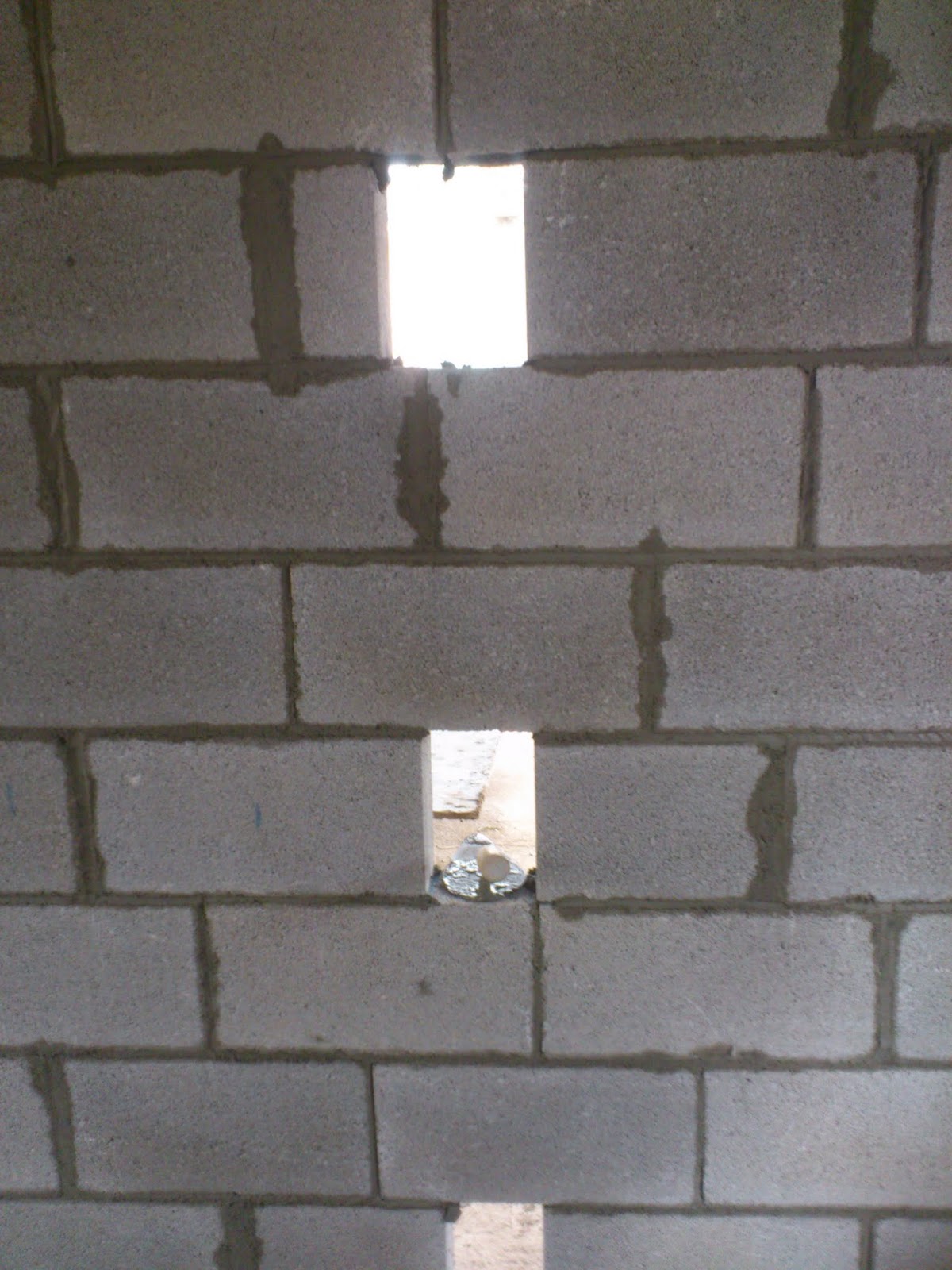

שינון ע”י הבנייה בבלוקי 10 לחיזוק

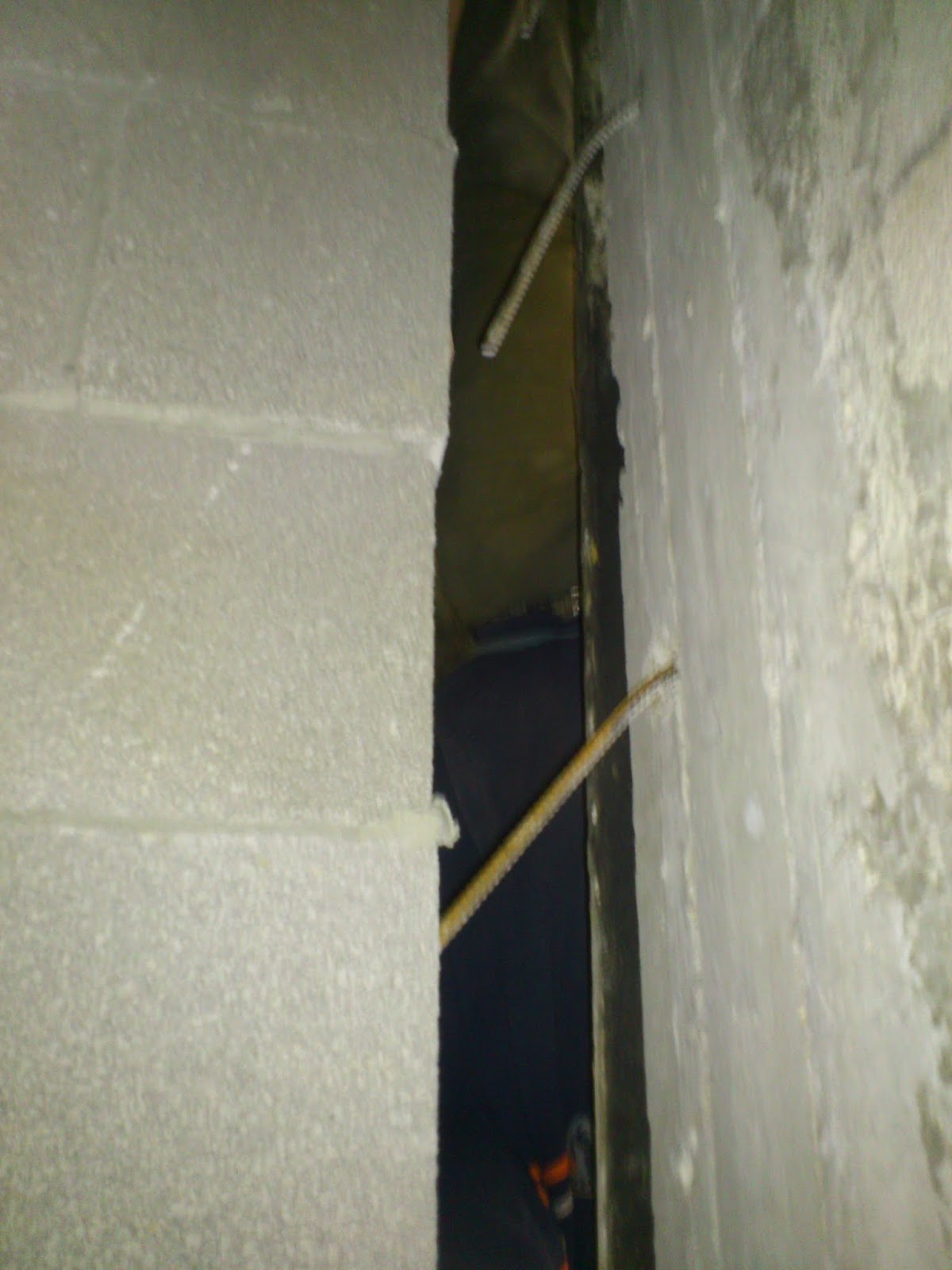

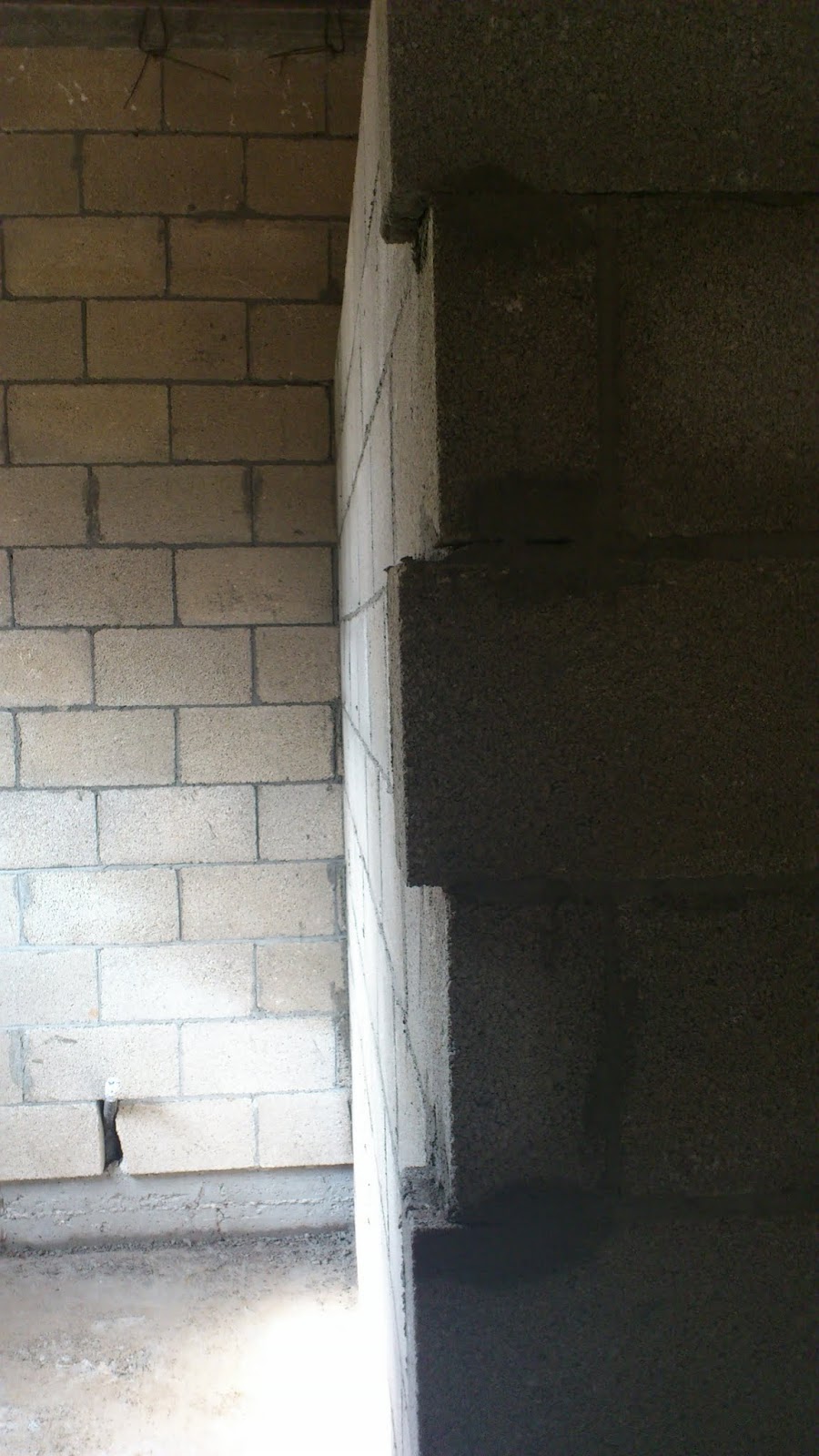

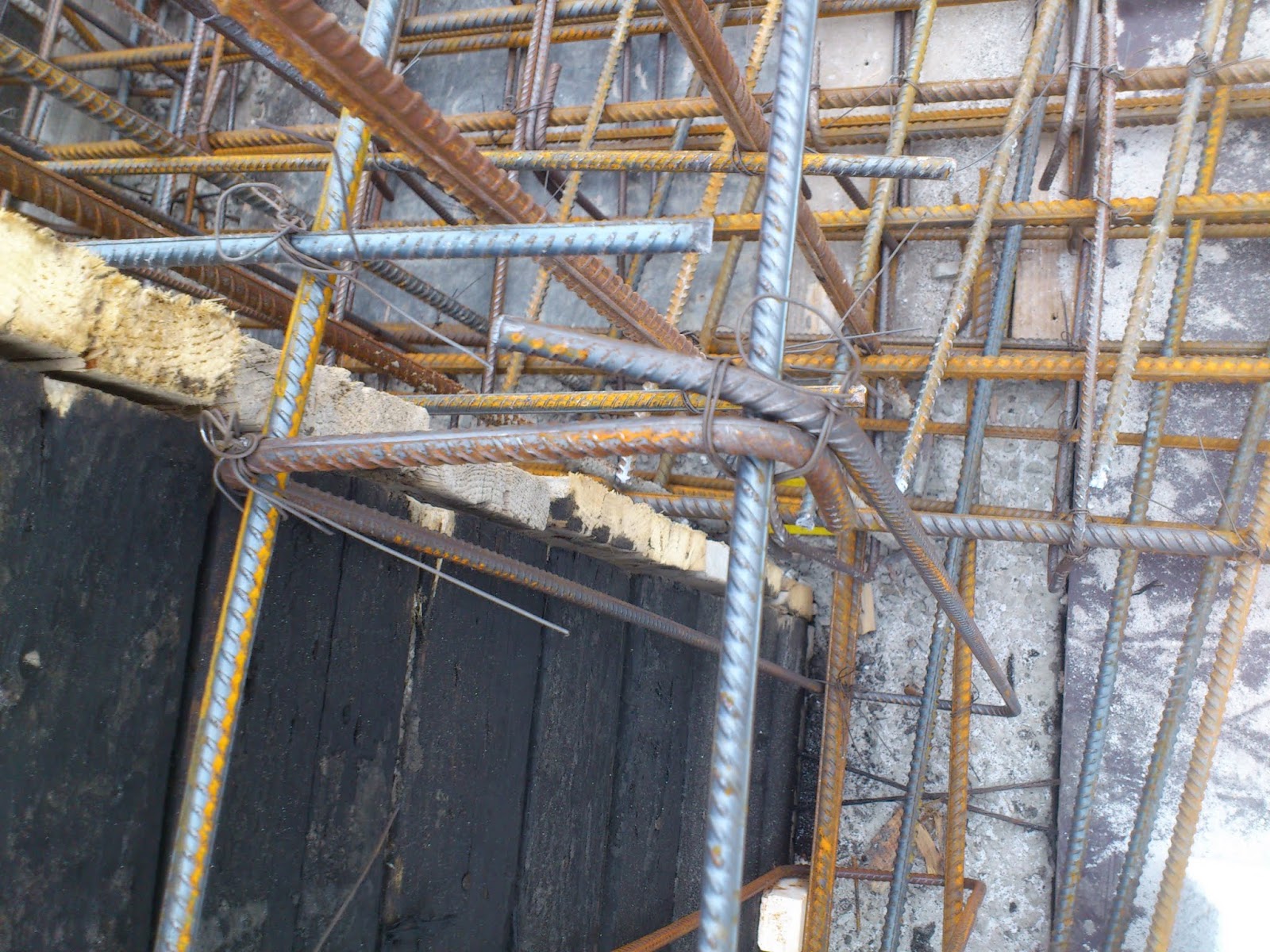

הרווח שאתם רואים כאן הוא רווח בין קיר 10 לעמוד תמך מבטון , גם כאן חברים יש צורך בשטראבות , כלומר הוצאת קוצים מקיר הבטון , הכנסתם לקיר הבלוקים ויציקת בטון ברווח , סדקים כבר אמרנו ?!

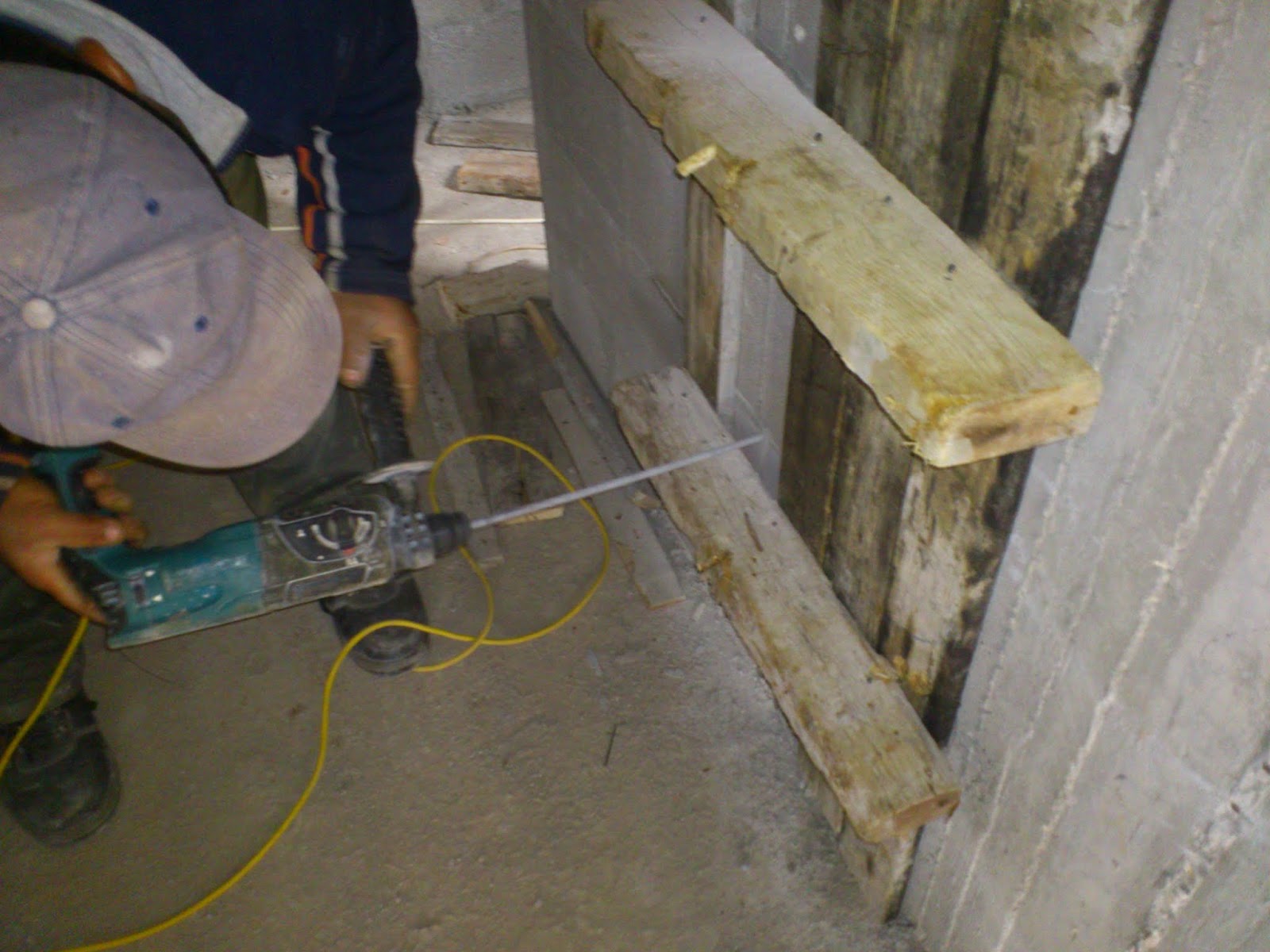

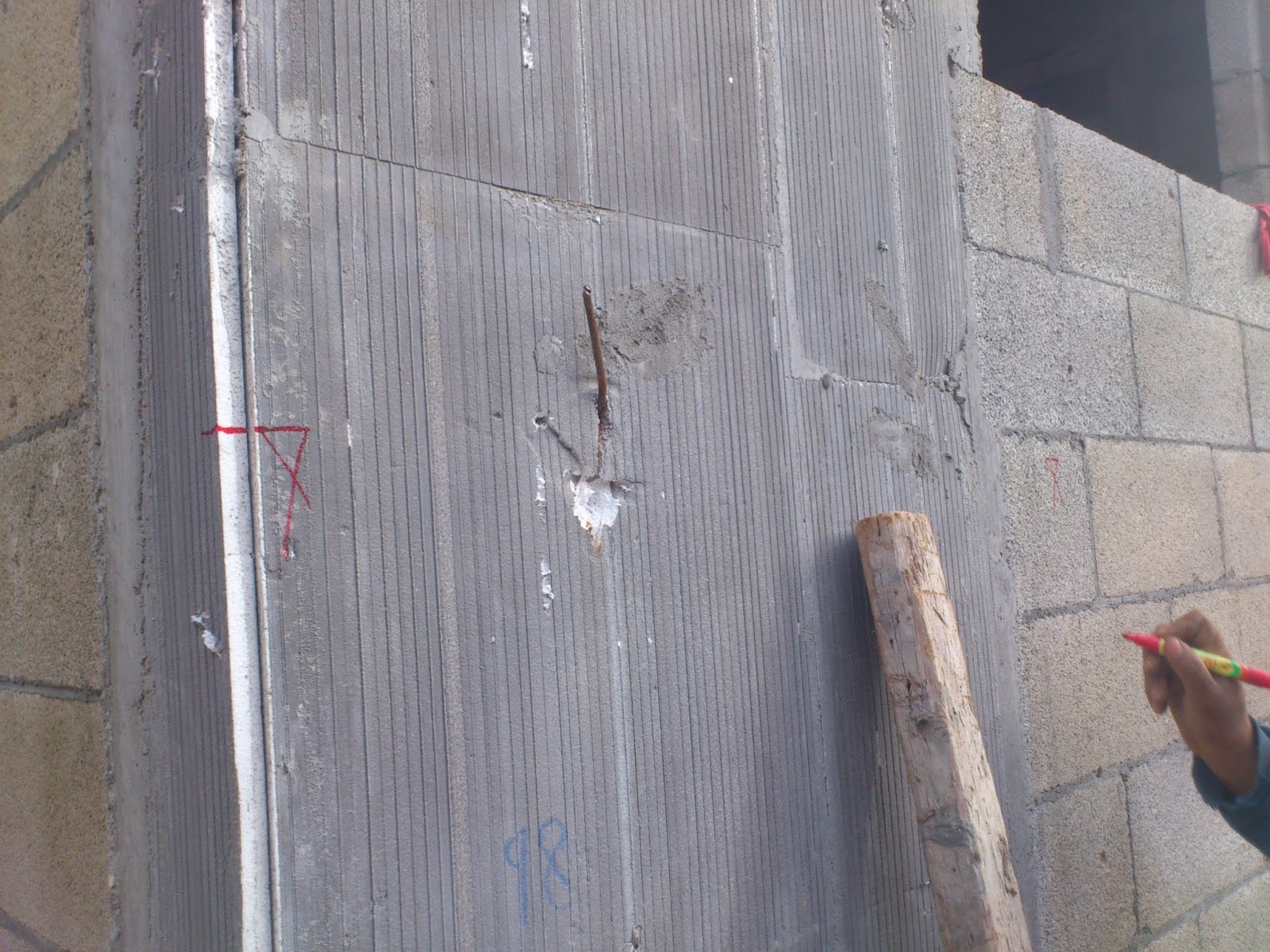

מבצעים ע”י קידוח חורים בשני הצדדים והכנסת קוצים בינהם

זאת משרביה 30X30 שאישתי מעוניינת לשים בקיר הסלון , קנינו 4 כאלו

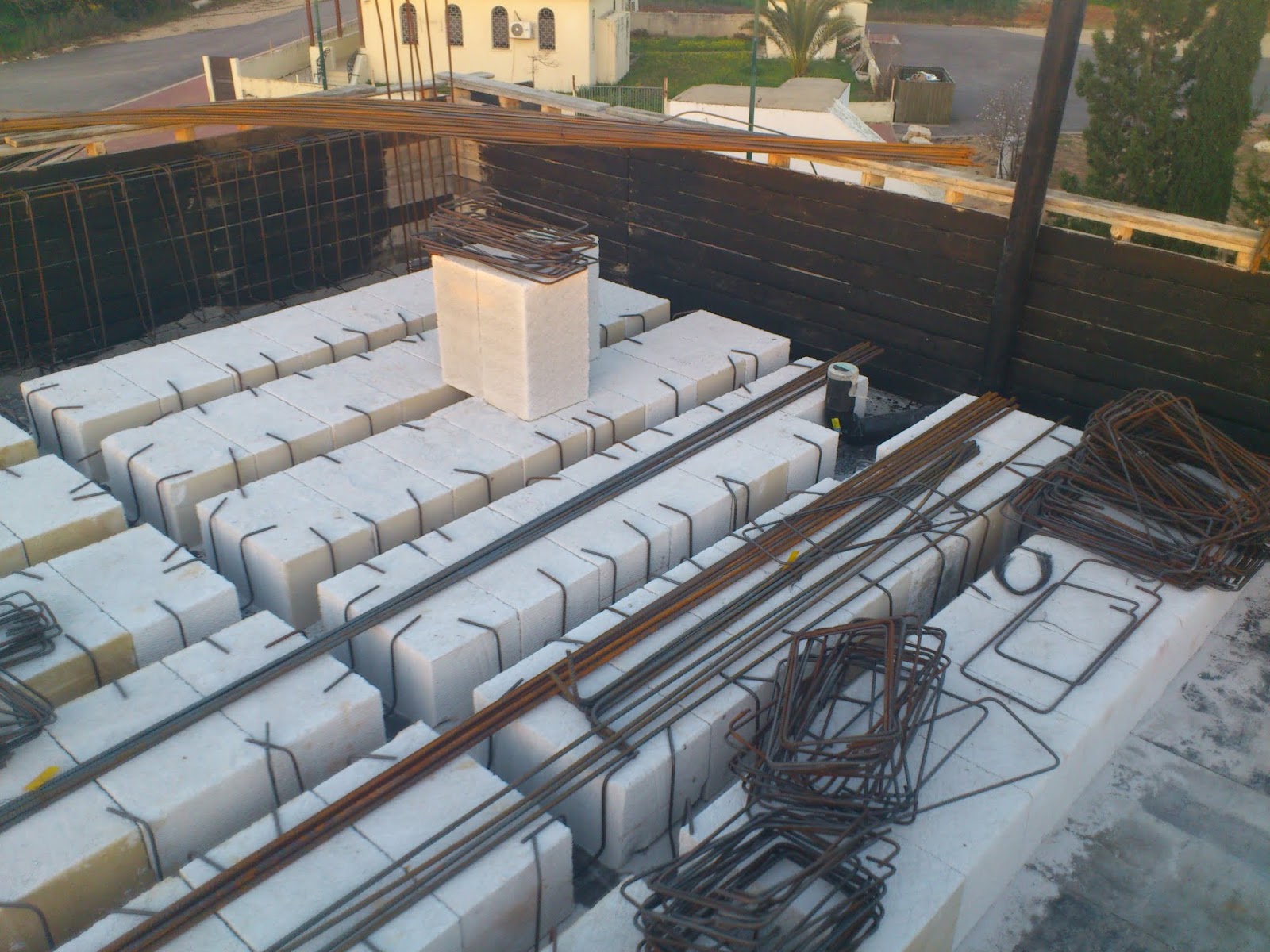

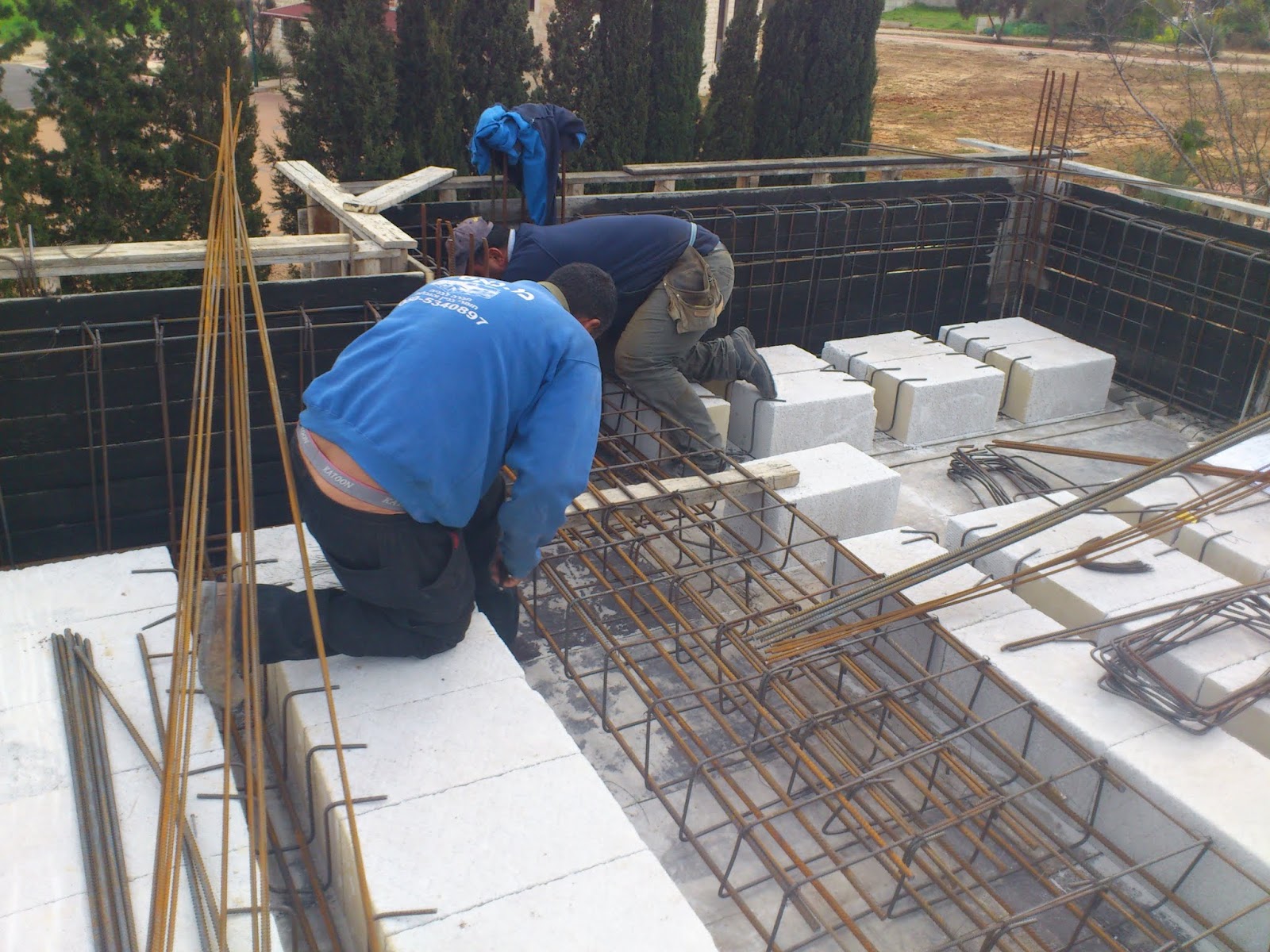

ברזל + בלוקי איטונג הגיעו והתחלנו לקשור את הברזל

קודם מניחים את הבלוקים עפ”י תוכנית המהנדס ולאחר מכן מתחילים לקשור תא הברזל

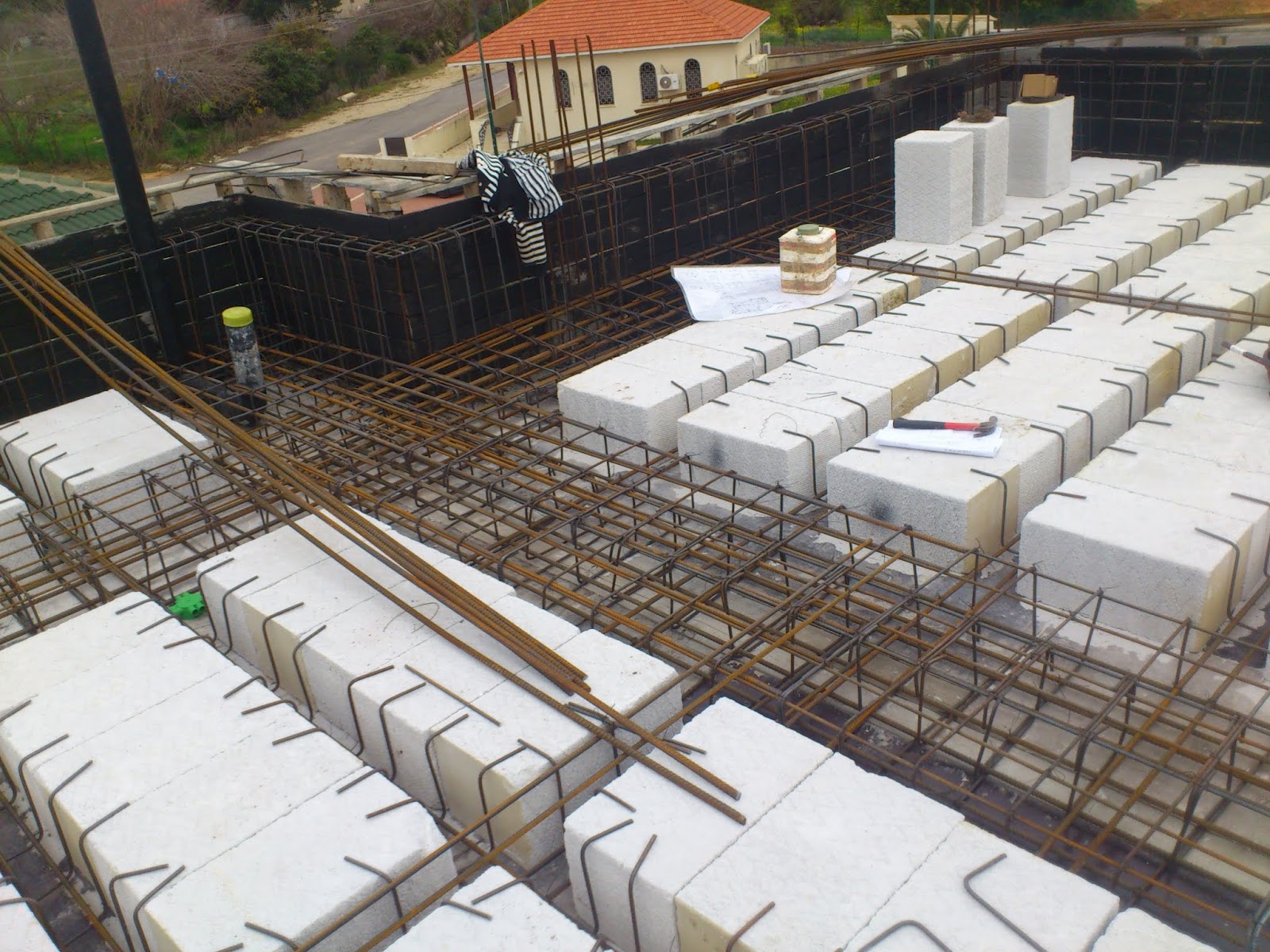

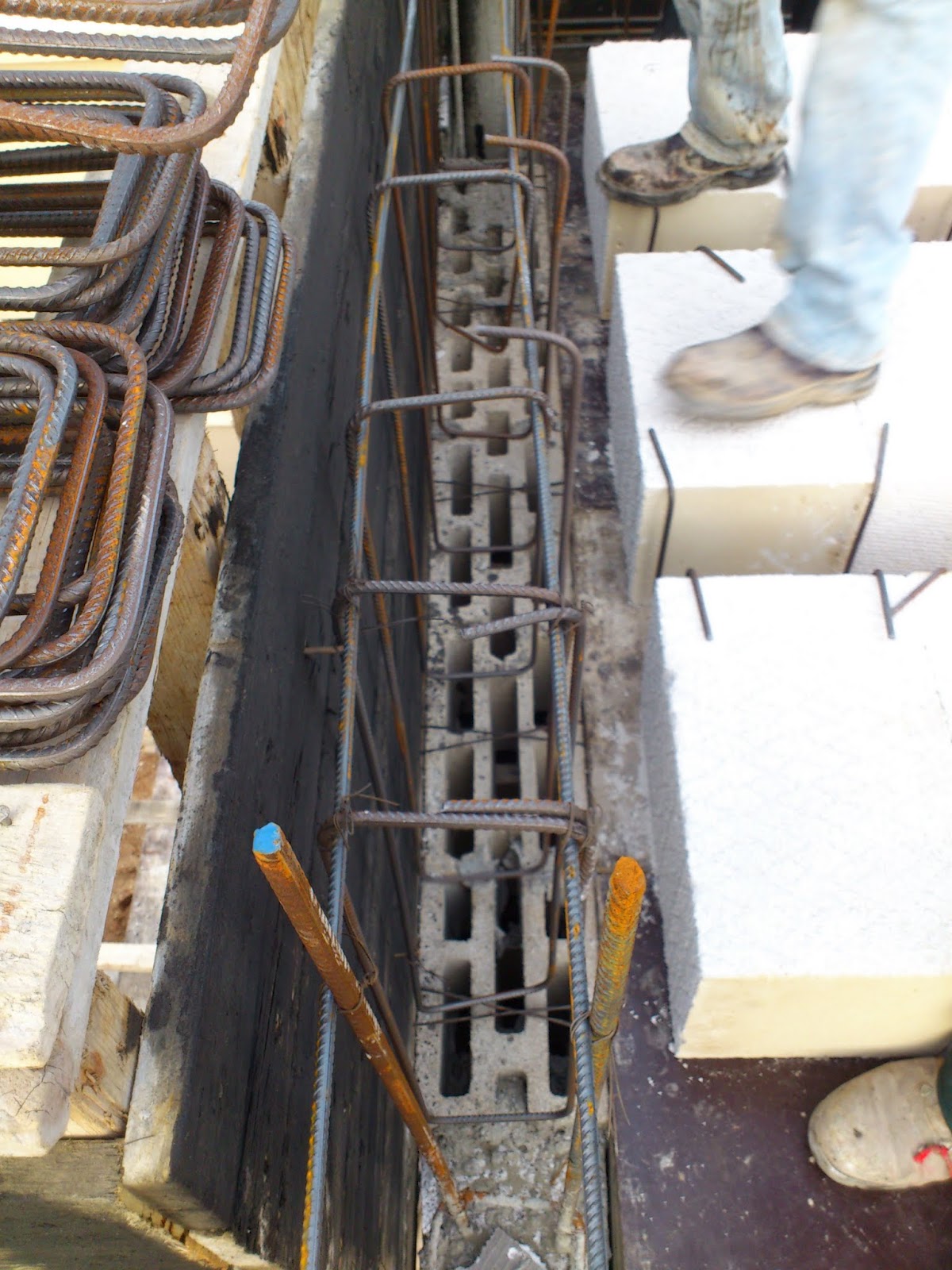

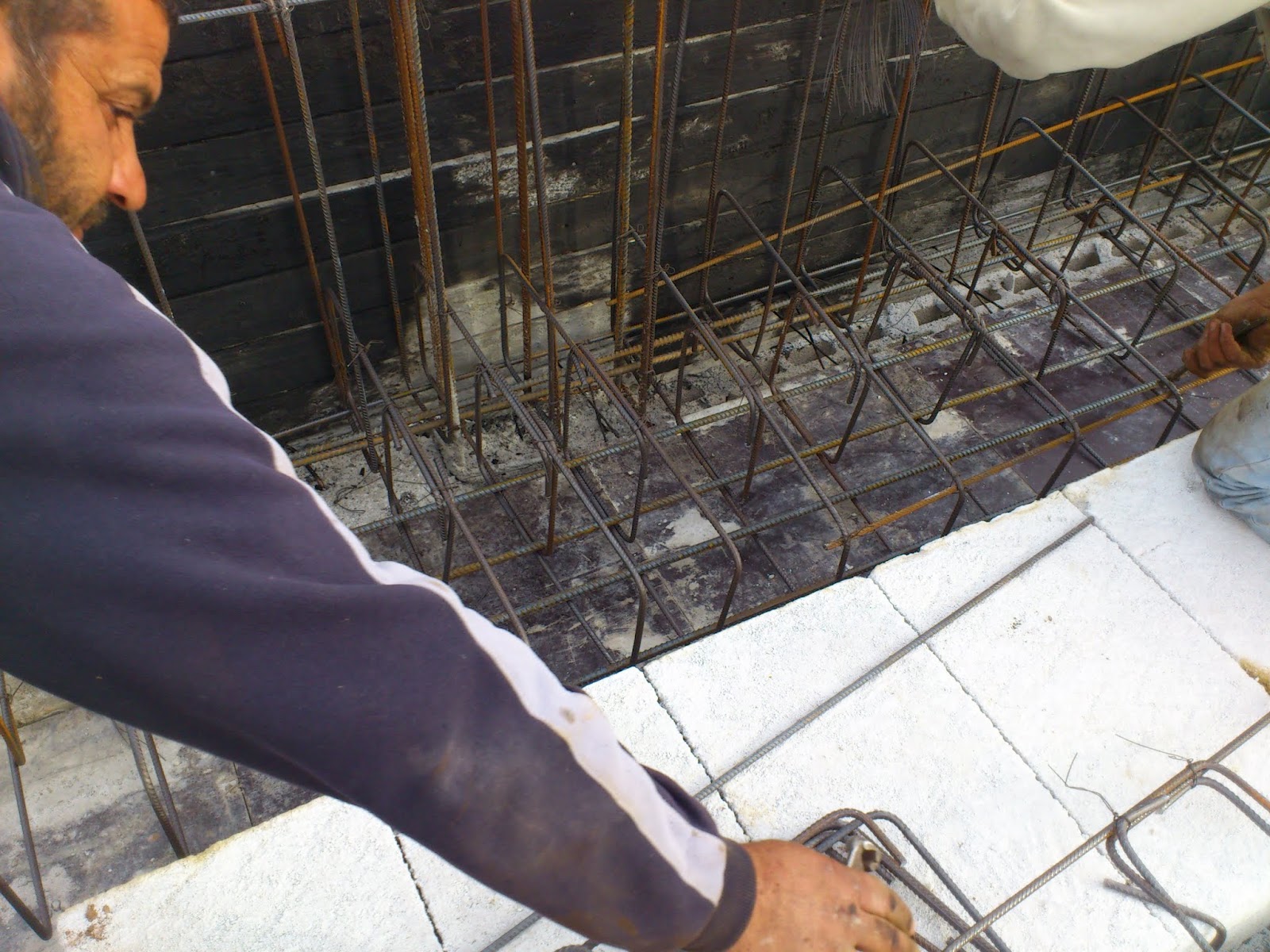

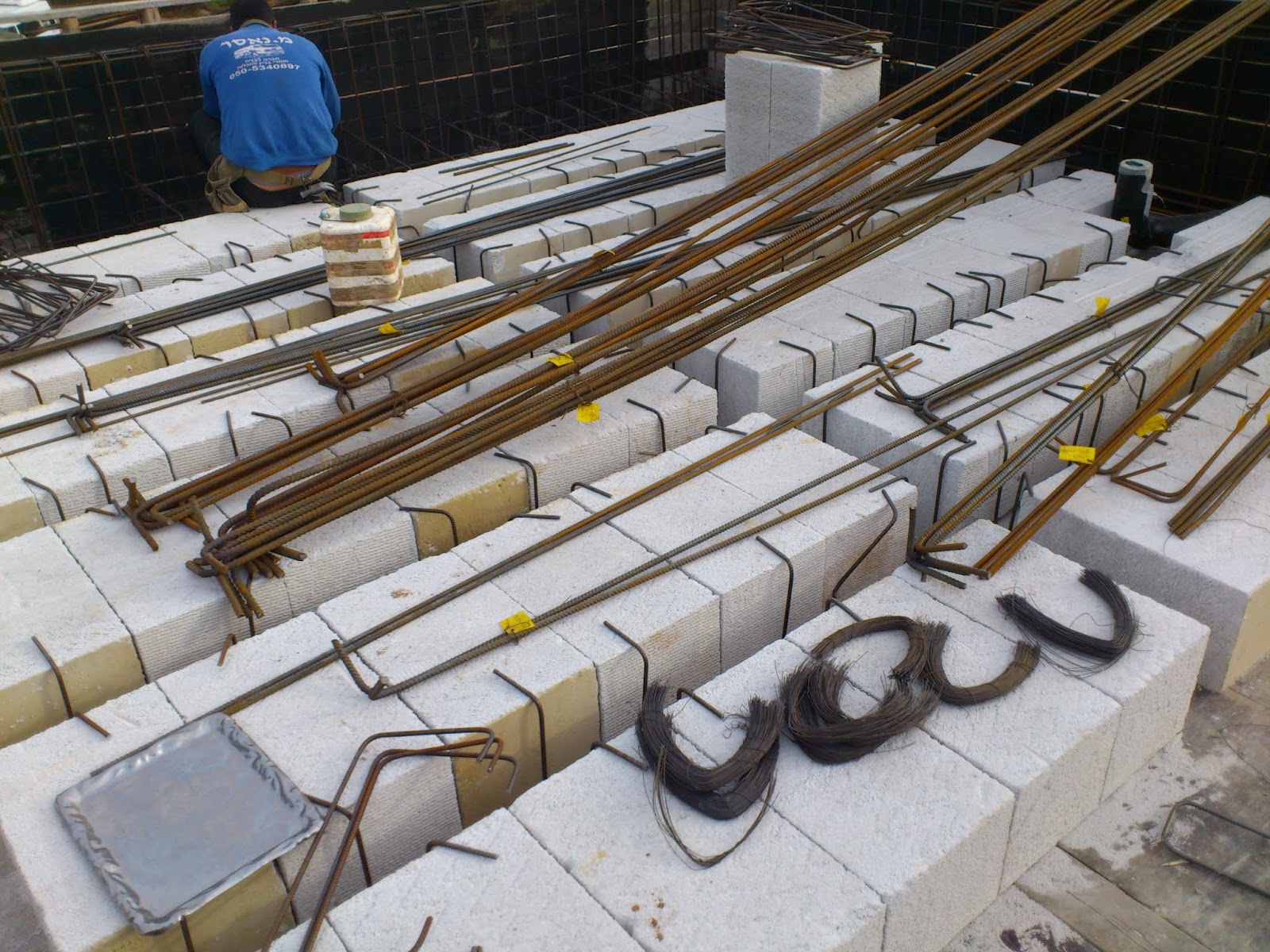

כפי שאתם רואים הברזל הקשר הן מסביב לקורות והן בין הבלוקים בצורה שוכבת.

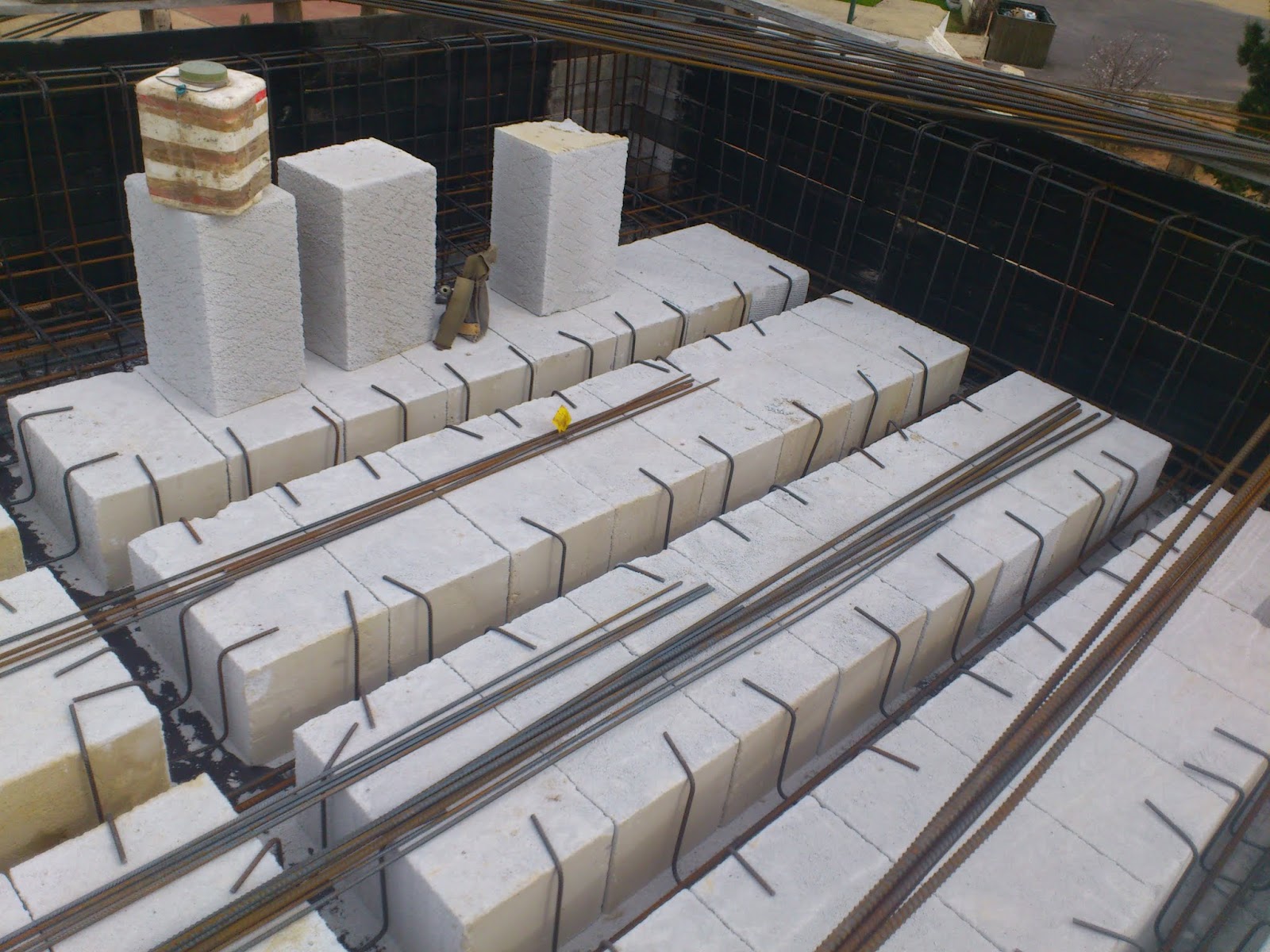

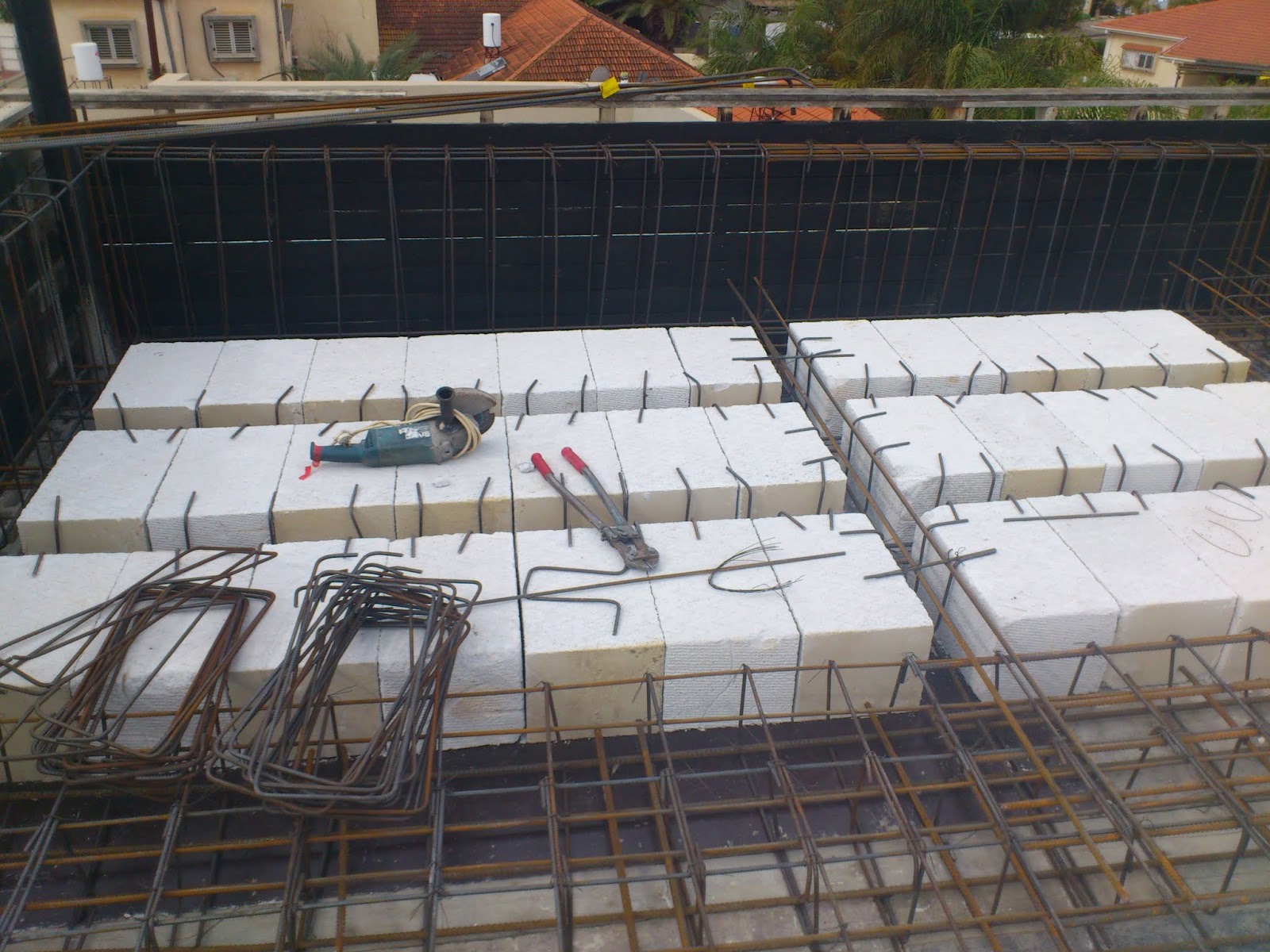

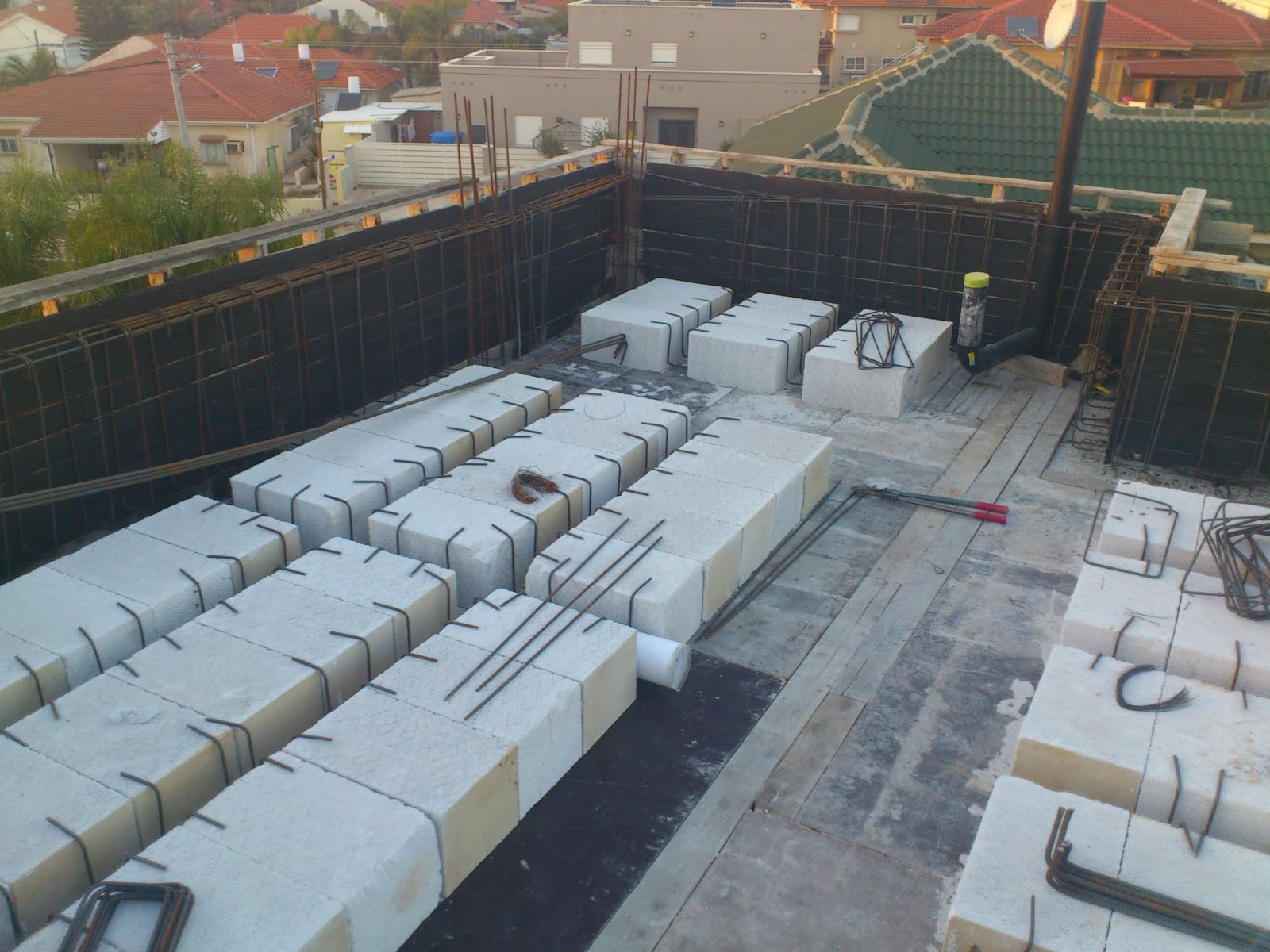

תקרת 30 ס”מ , הבלוקים שוכבים בצורה עומדת לקבלת גובה רצוי עפ”י תוכנית המהנדס , הבלוקים הם 50X25X30

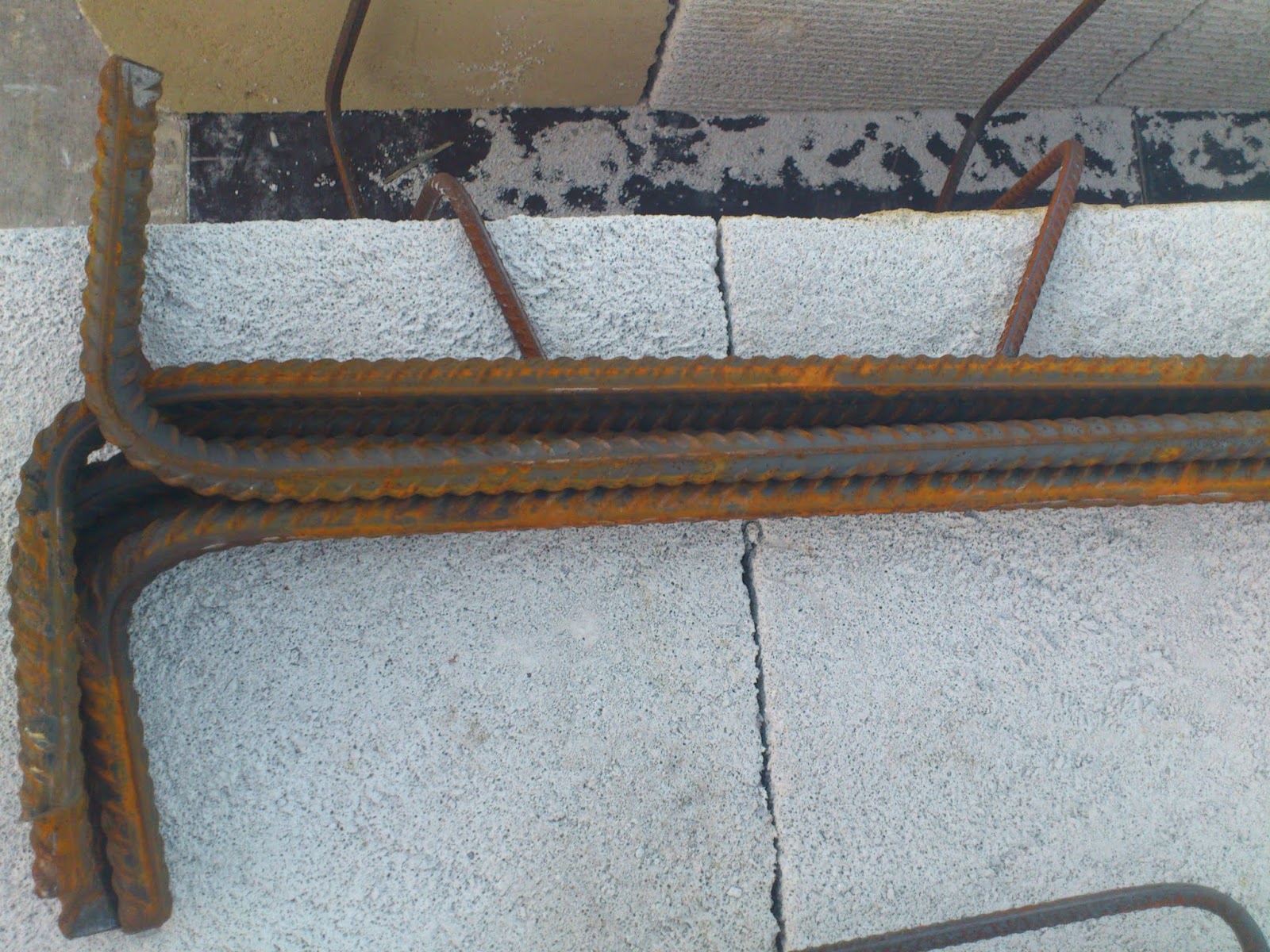

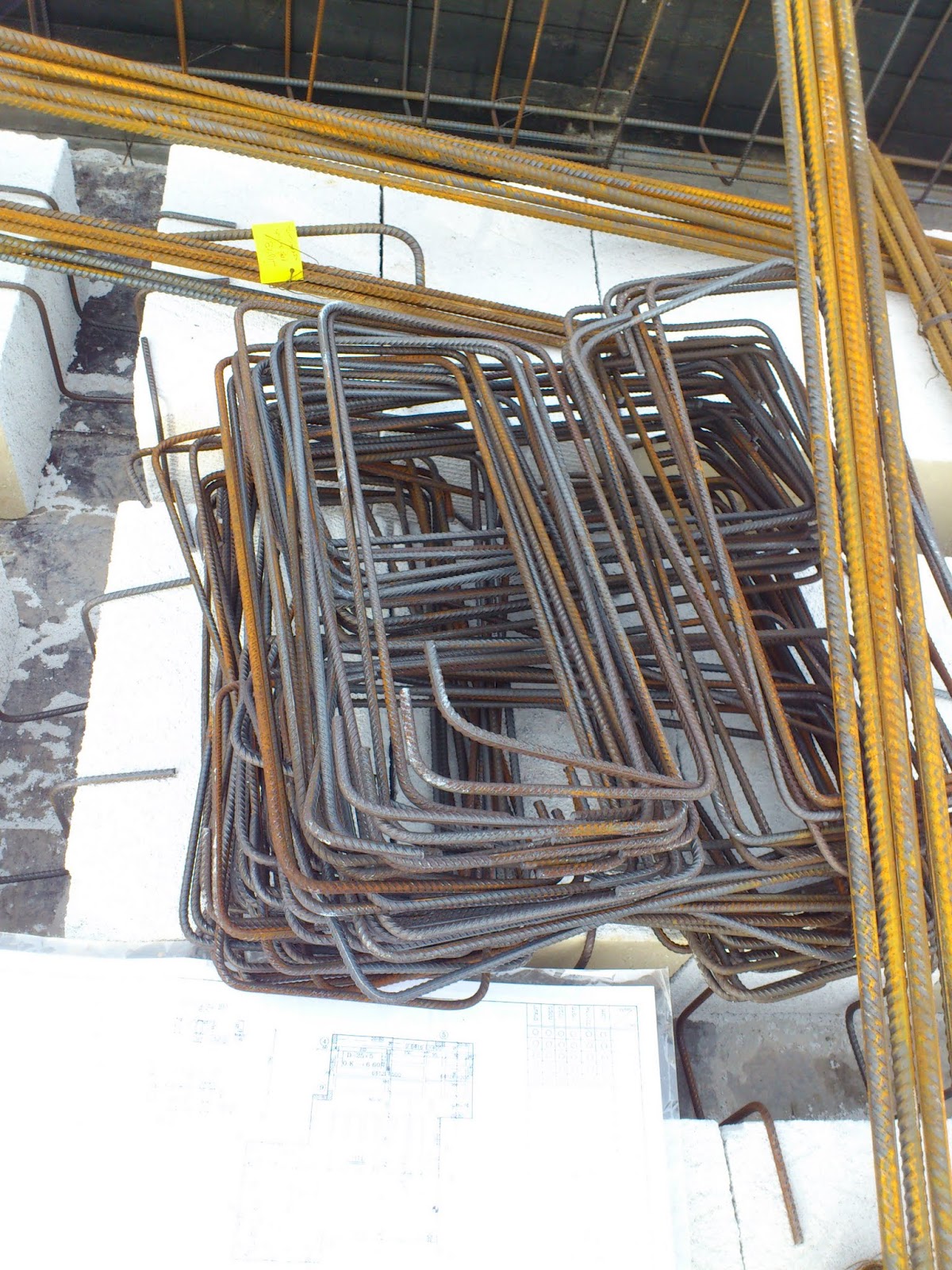

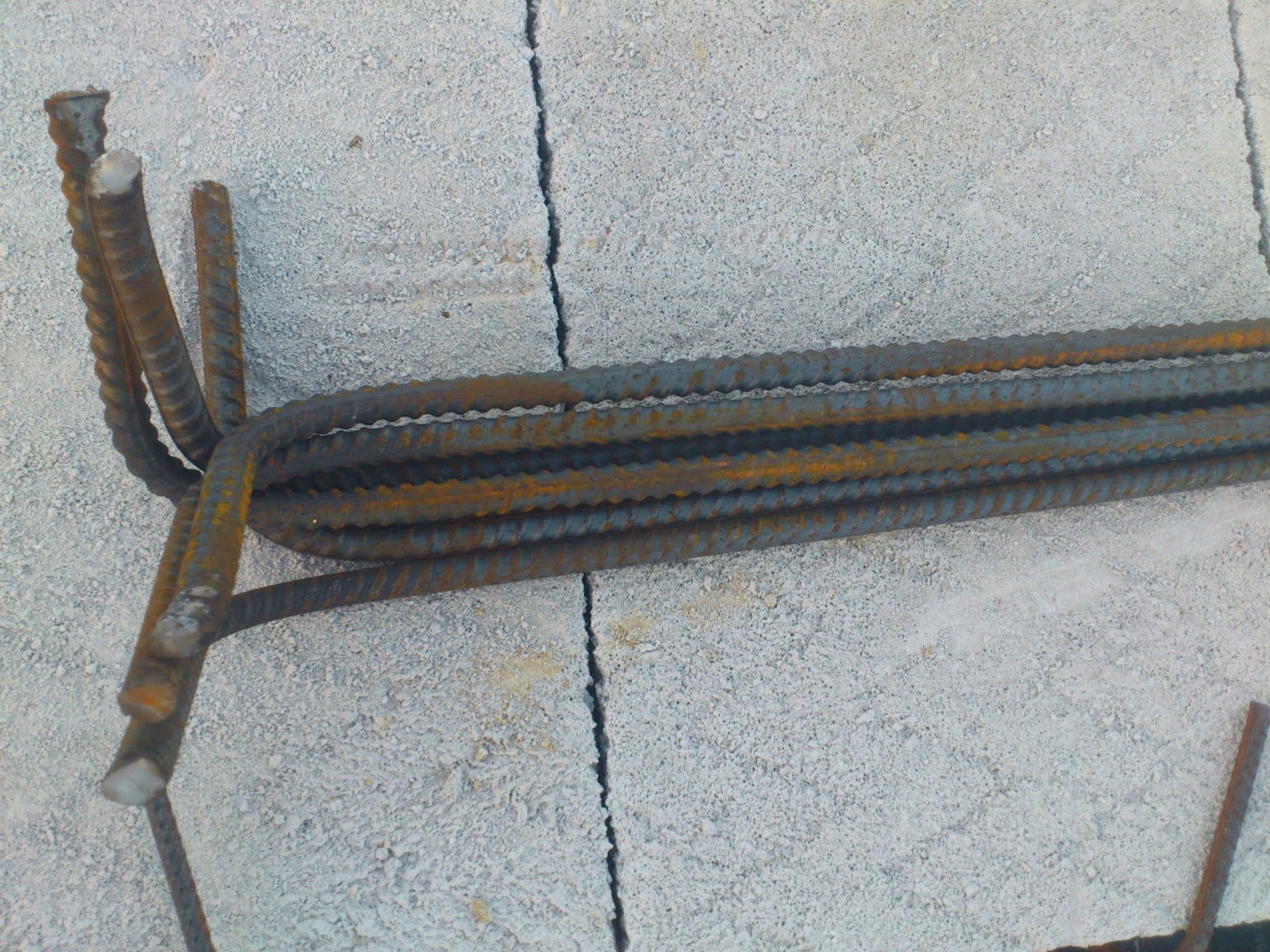

ברזל מכופף

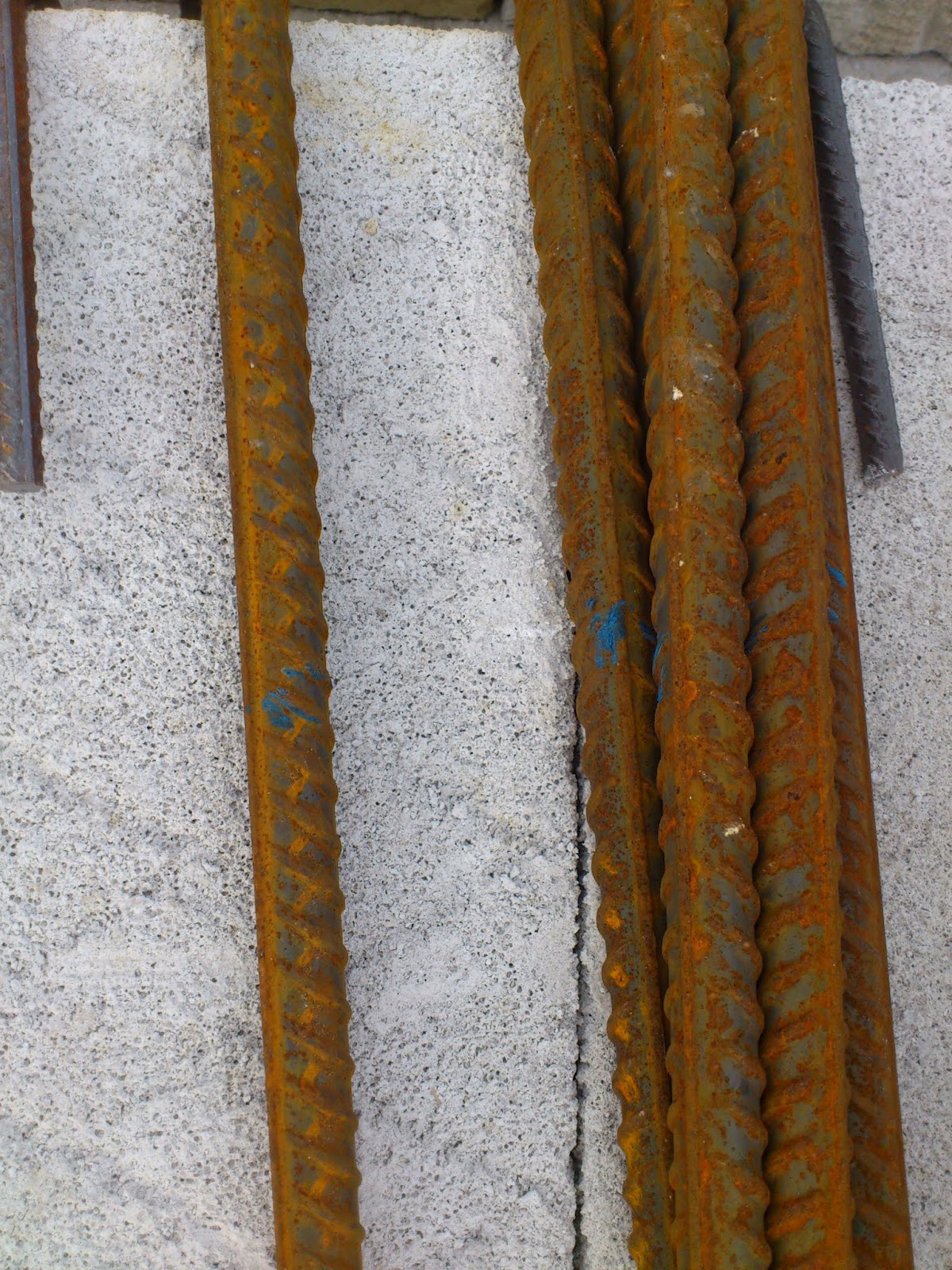

קורות + חישוקים , 20 ס”מ רווח בין חישוק לחישוק!

הארכת צינורות המים ע”י האינסטלטור

איך קוראים תוכנית מהנדס בנין

תוכנית הקונסטרוקציה של הגג,הריבועים הארוכים שאתם רואים אלו בעצם בלוקי האיטונג, אצלי בגג נכנסו 160 כאלו
בנוסף כפי שאתם רואים הכל מסומן לקבלן למשל כשאתם רואים משהו בסגנון של 6Φ12L=500  אז זה אומר שישה ברזלי 12 מכופפים באורך של 5 מטר.
כשיש לכם מספר כמו 80/30 זה אומר גובה/אורך הקורה כך קוראים את התוכנית וקושרים את הברזל בדיוק לפי מה שהמהנדס שלכם תיכנן. אני לא אלמד אתכם את כל הפרטים מכיוון שיש הרבה כאלו אבל על קצה המזלג זה גם טוב…

תוכנית הזמנת הברזל מספק חומרי הבניין, תוכנית כמויות מדוייקת. אל תשאירו את חישוב הכמויות לספק החומרים, או הקבלן שלכם או המהנדס אלא בצעו תקציב וכתב כמויות מקצועי עוד בשלב התכנון , כך תדעו שקיבלתם בדיוק את מה שהזמנתם , לא פחות ולא יותר.

בתוכניות שלכם גם תראו את הפרטים האלו, מה זה אומר ?! סינית ?! 😉

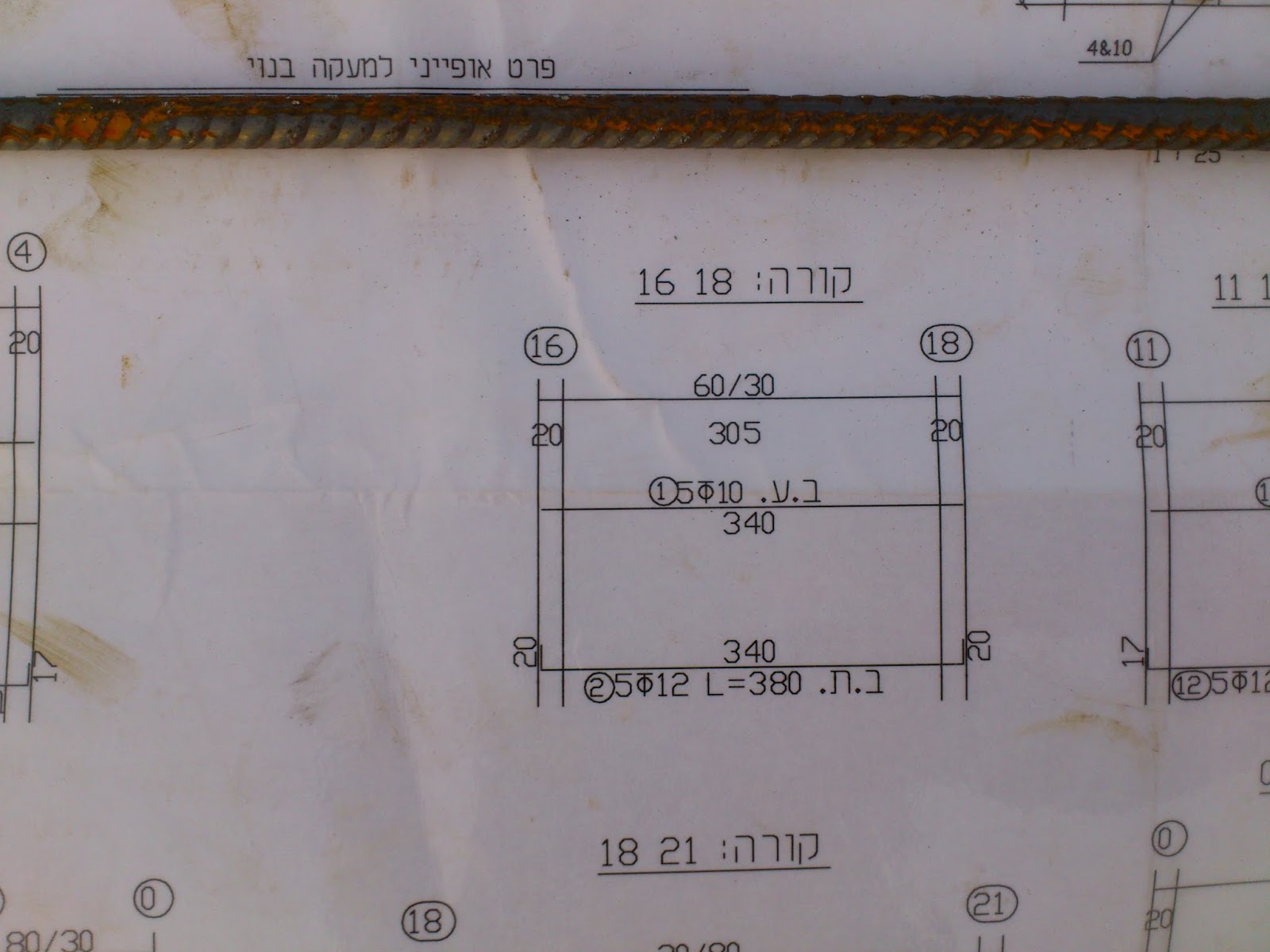

מה שאתם רואים כאן זה בעצם זום אין לקורה 16-18 מהשרטוט השלם.
זה אומר קורה ברוחב של 60 על גובה של 30 , הקשירה שלהם תתבצע ע”י חמישה ברזלי 10 באורך של 3.4 מטר וחמישה ברזלי 12 באורך של 3.4 מטר בכיפוף עד 3.8 מטר.

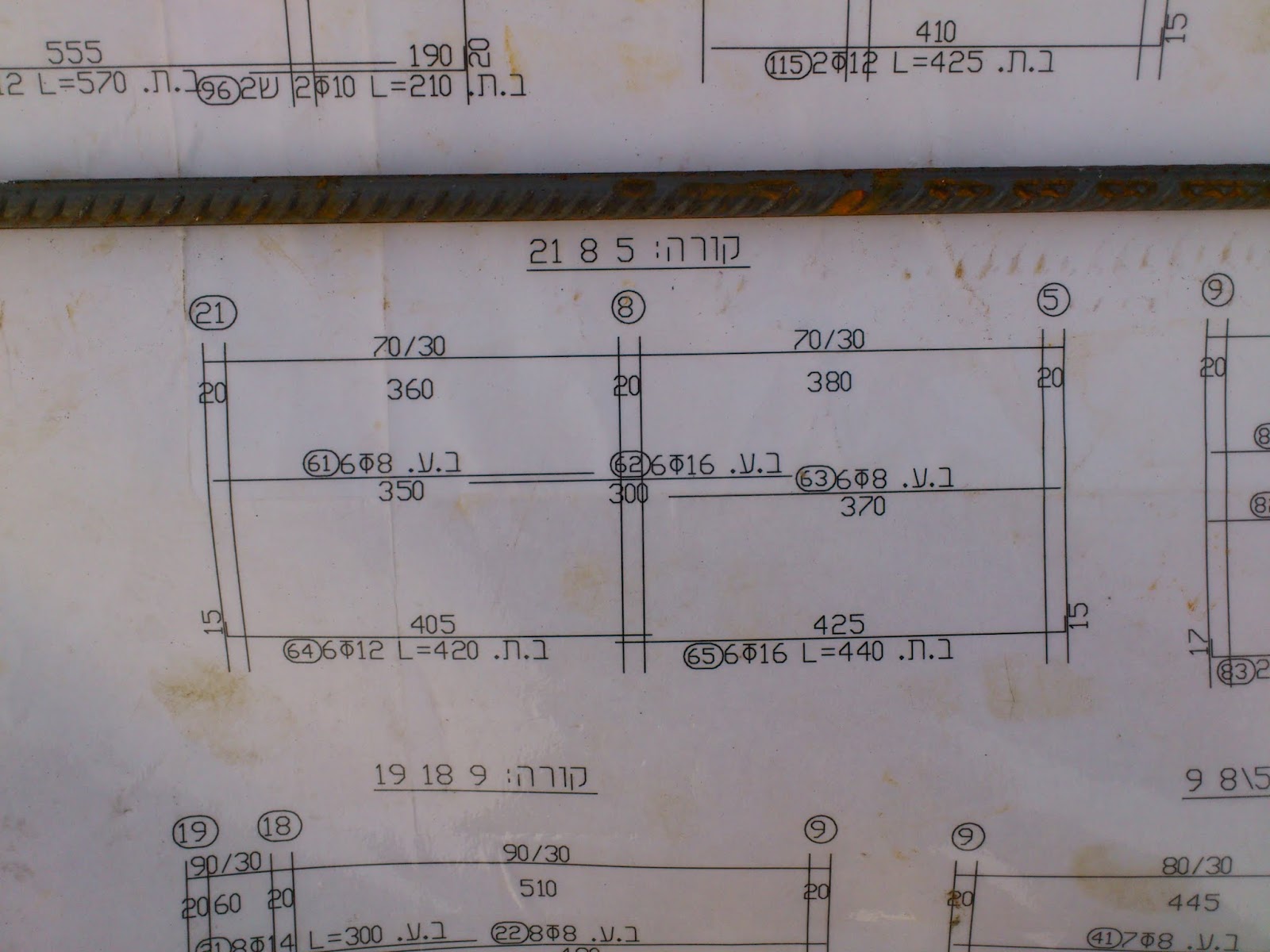

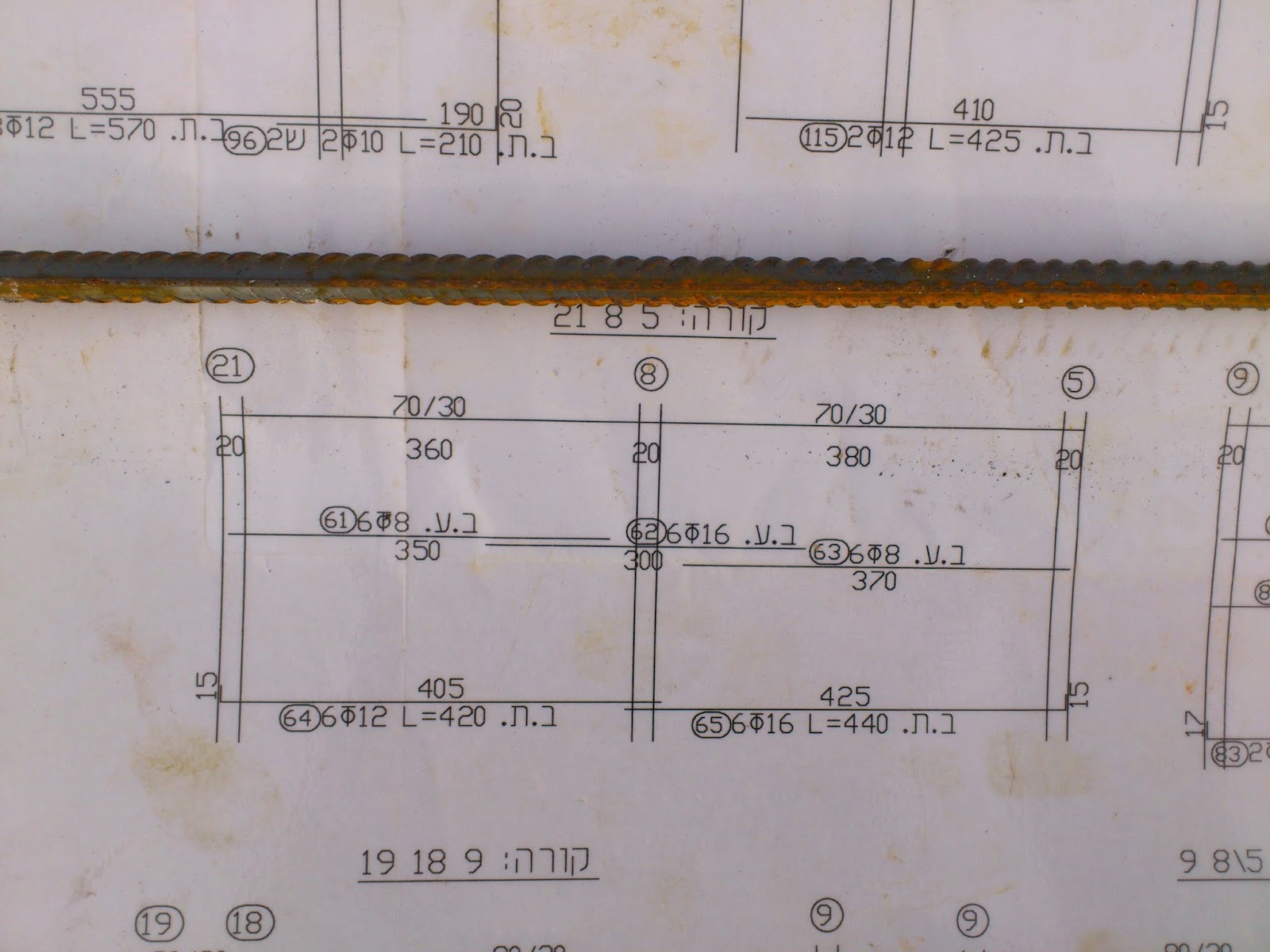

כאן אתם רואים תיאור של הקורה של עמודי 5+8+21
הקורה היא ברוחב של 70 ס”מ על 30 גובה, ע”י שישה ברזלי 8 באורך של 3.5 מטר , שישה ברזלי 16 באורך של 3 מטר ושישה ברזלי 8 באורך של 3.7 מטר כך גם למטה.
הברזלים שנכנסים כאילו אחד לשני בחפיפה נקראים “רוכבים” תפקידם לחזק אחד את השני.
זה על קצה המזלג , בואו נראה בתמונות…

הכנת החישוקים של הקורה שהסברתי למעלה (5+8+21)

מרחק בינהם 20 ס”מ על פי התוכנית

הכנת החישוקים

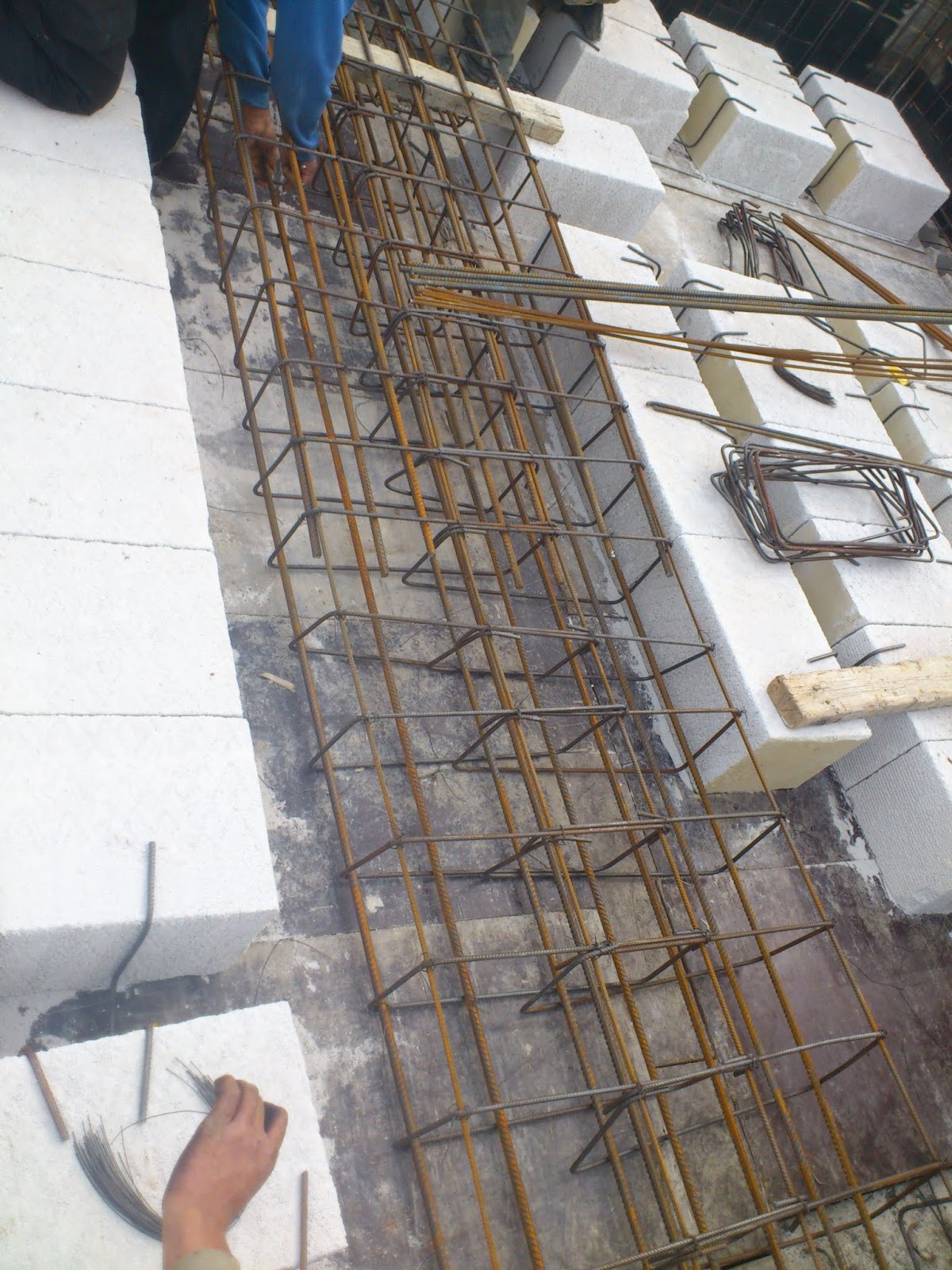

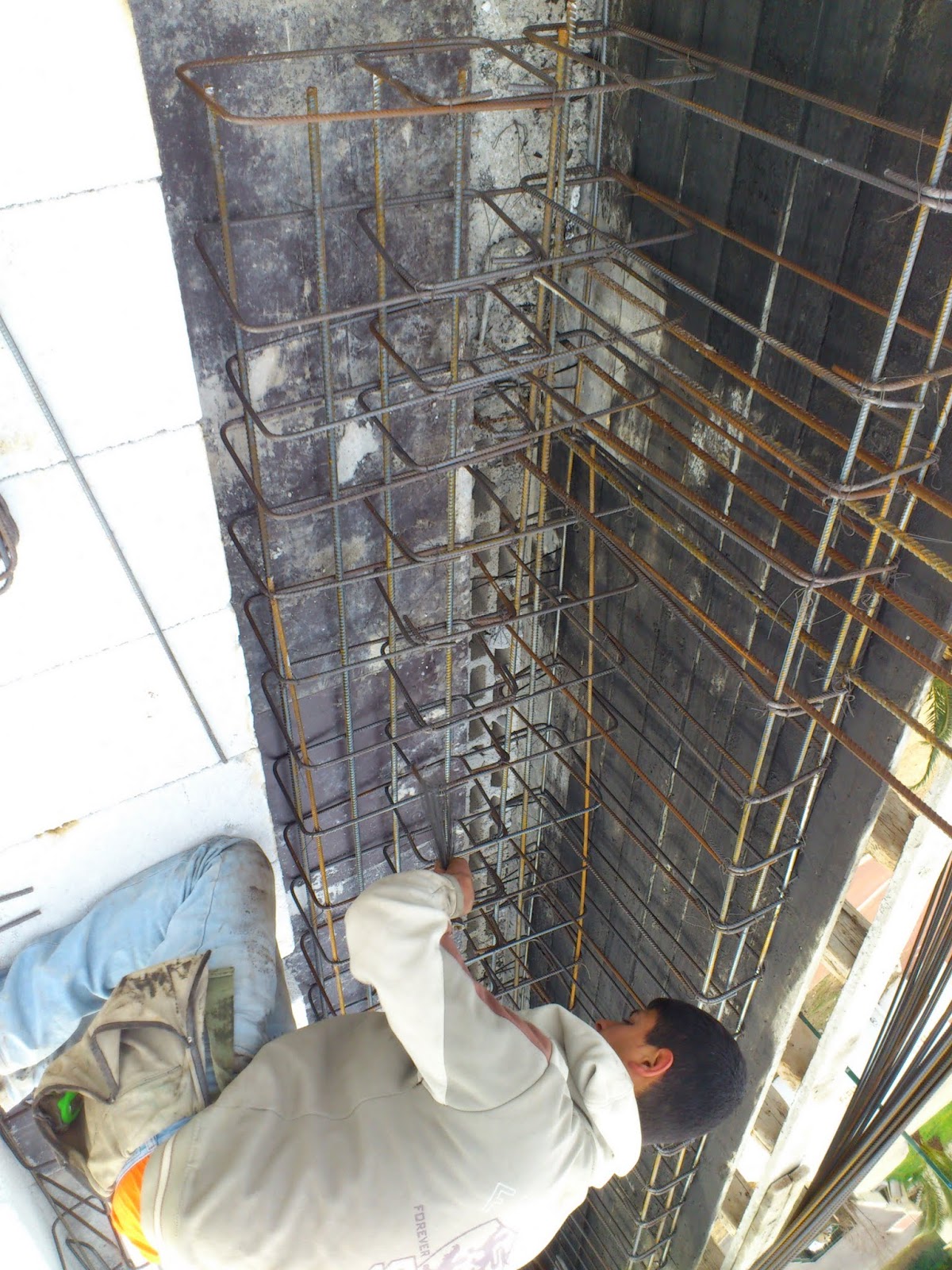

קשירת הברזלים בתוך החישוקים עפ”י התוכנית…

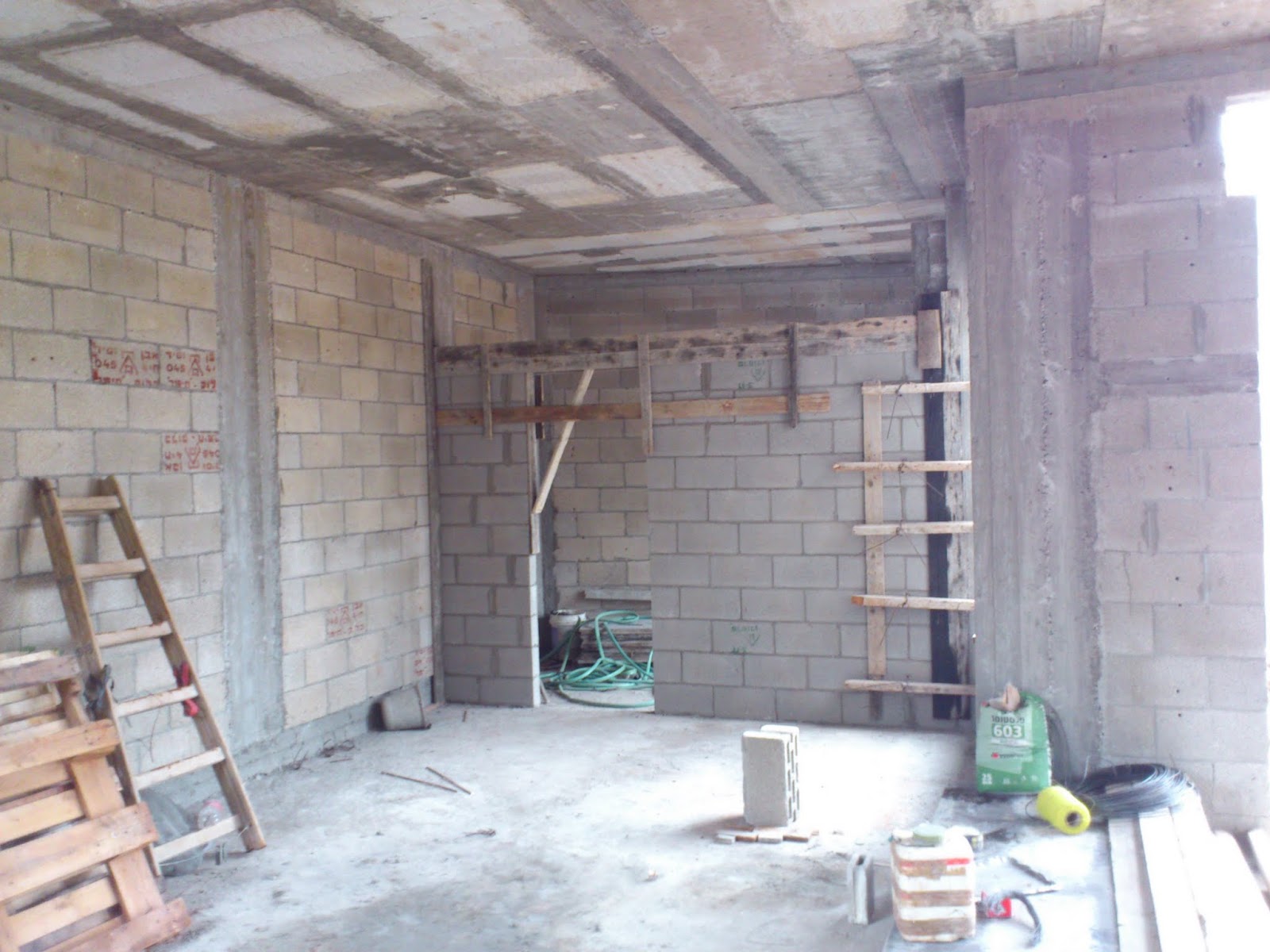

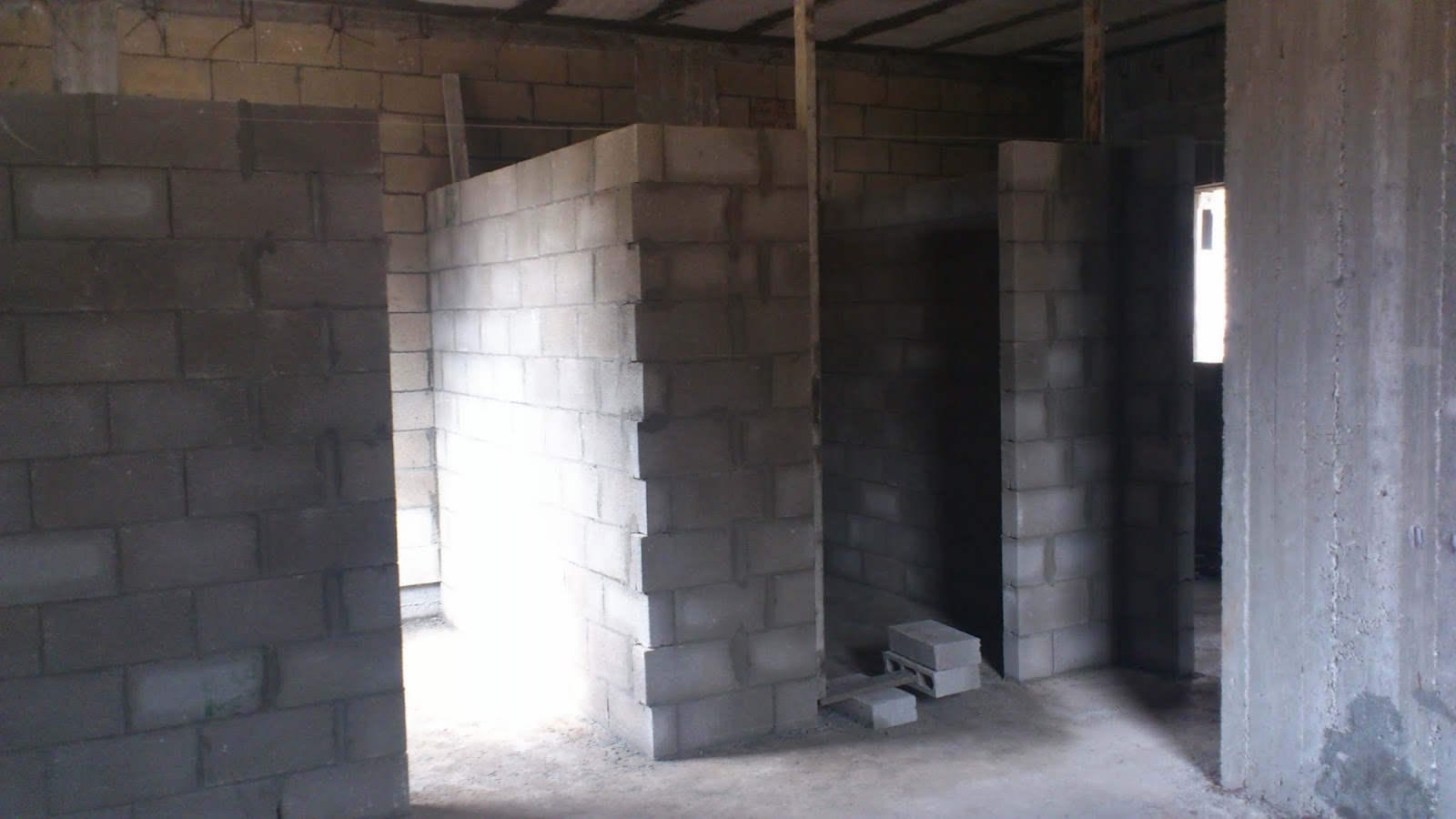

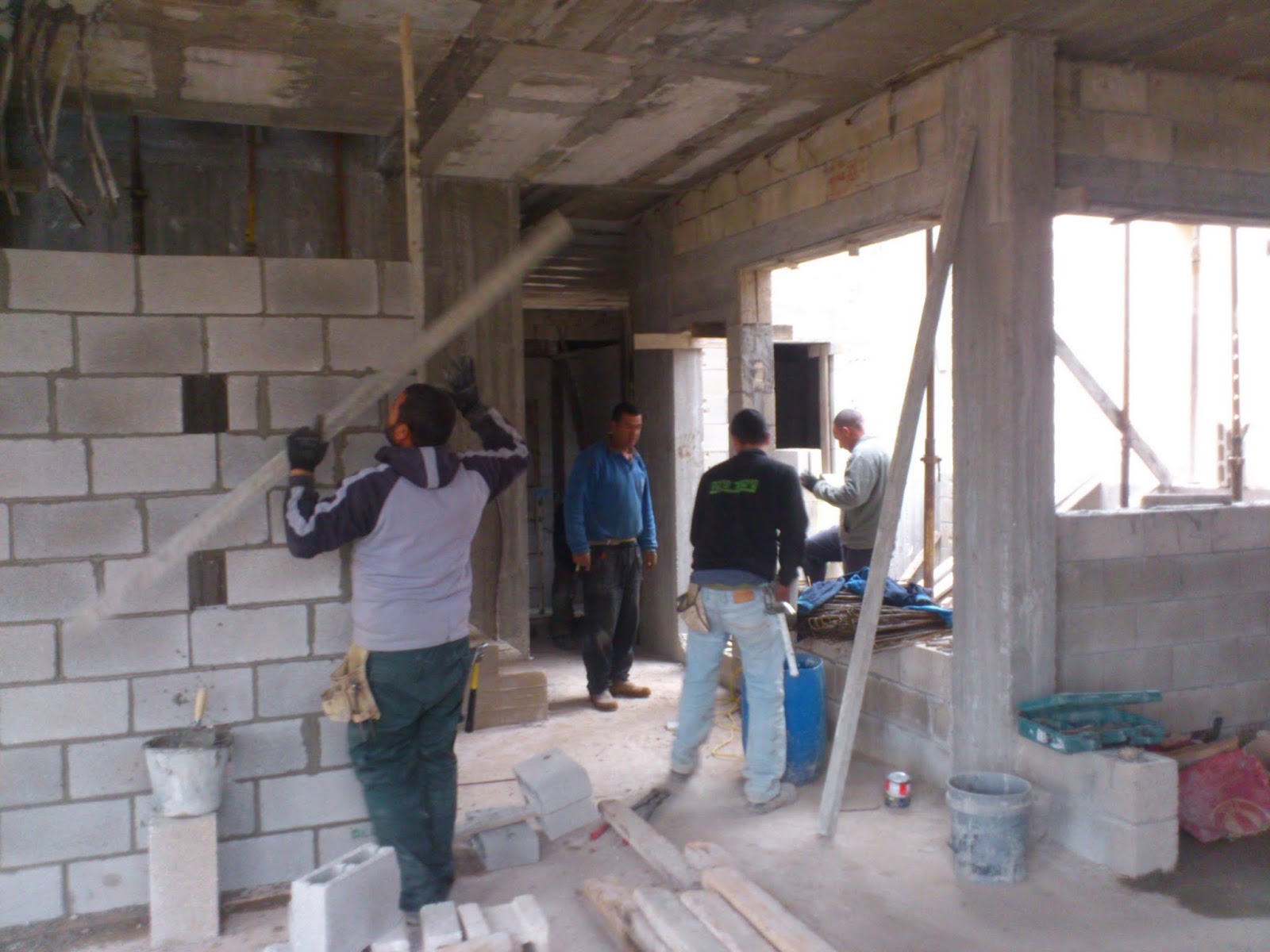

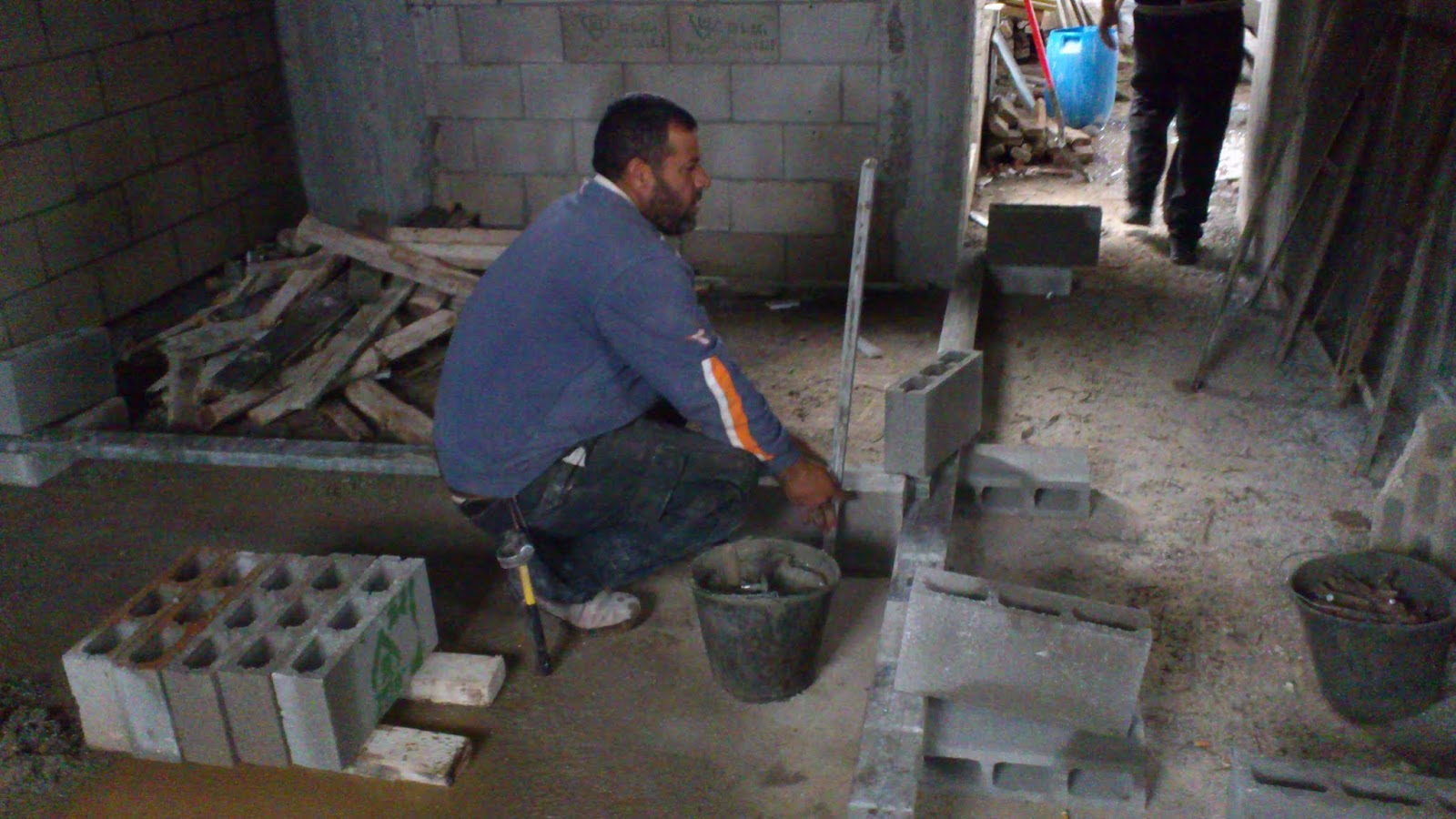

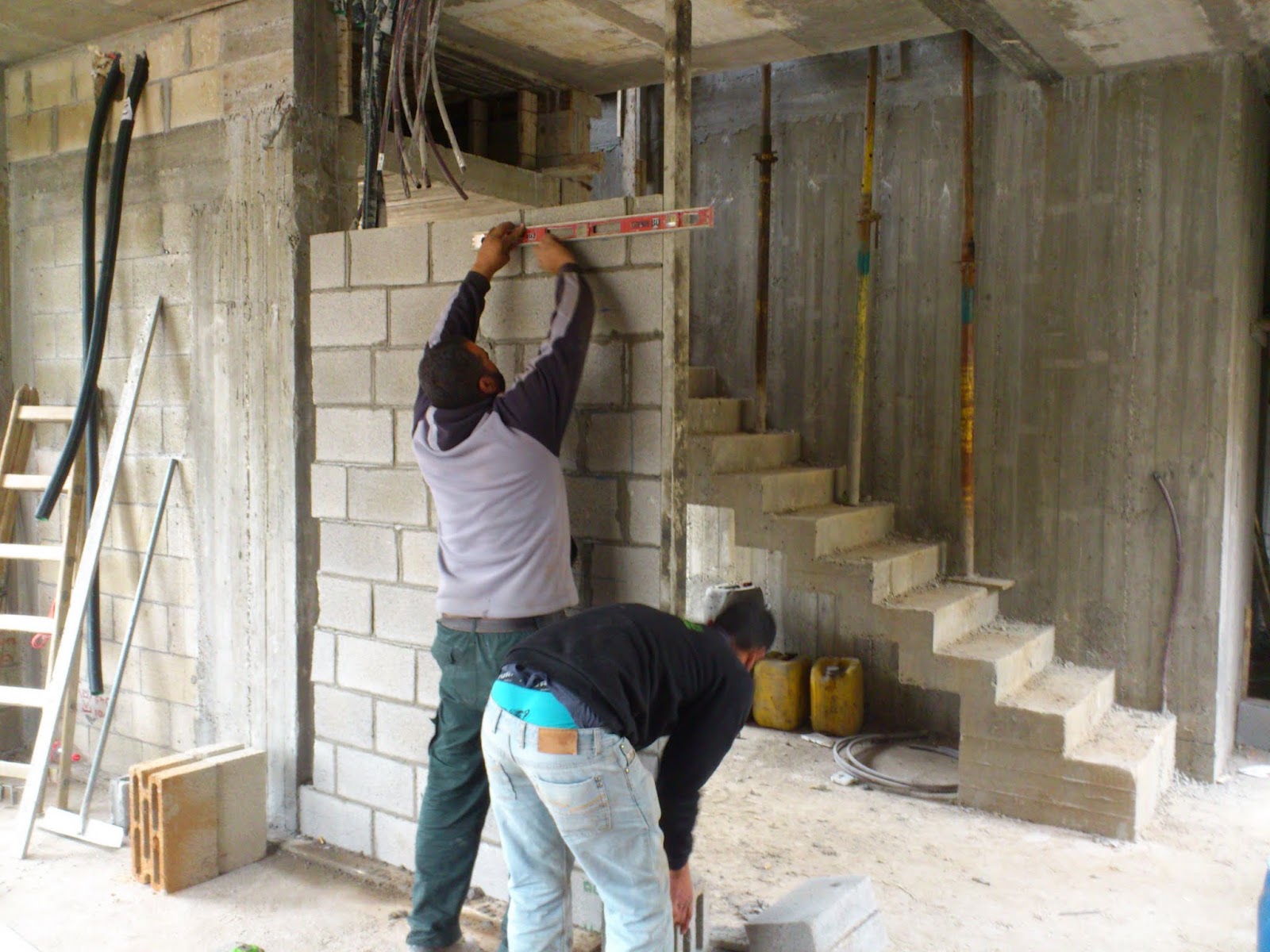

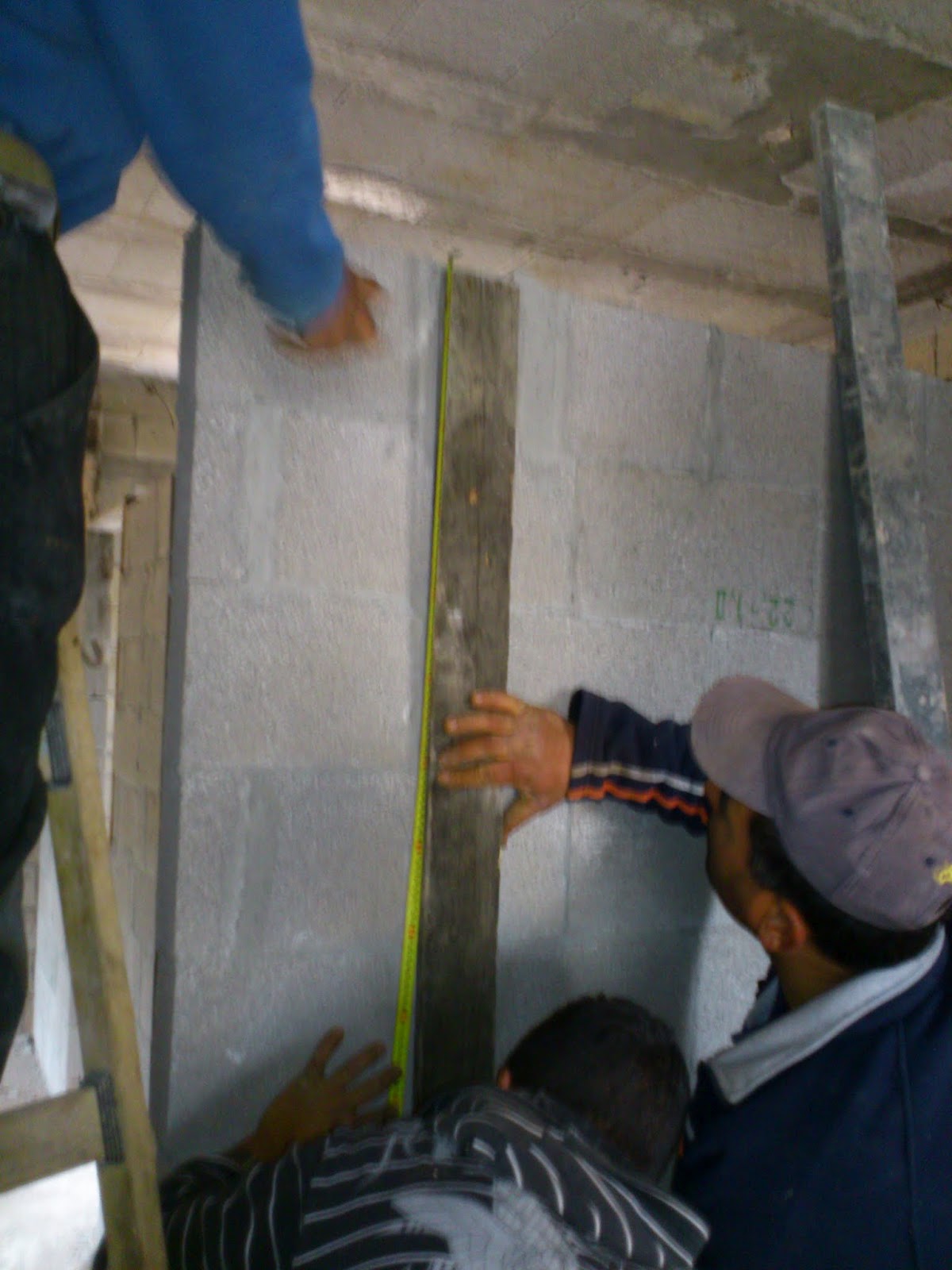

בנתיים המשכנו לבנות מחיצות פנים , כאן אנו רואים בדיקת פילוס של הקיר

מתיחת דיאגונל לפילוס קירות הפנים

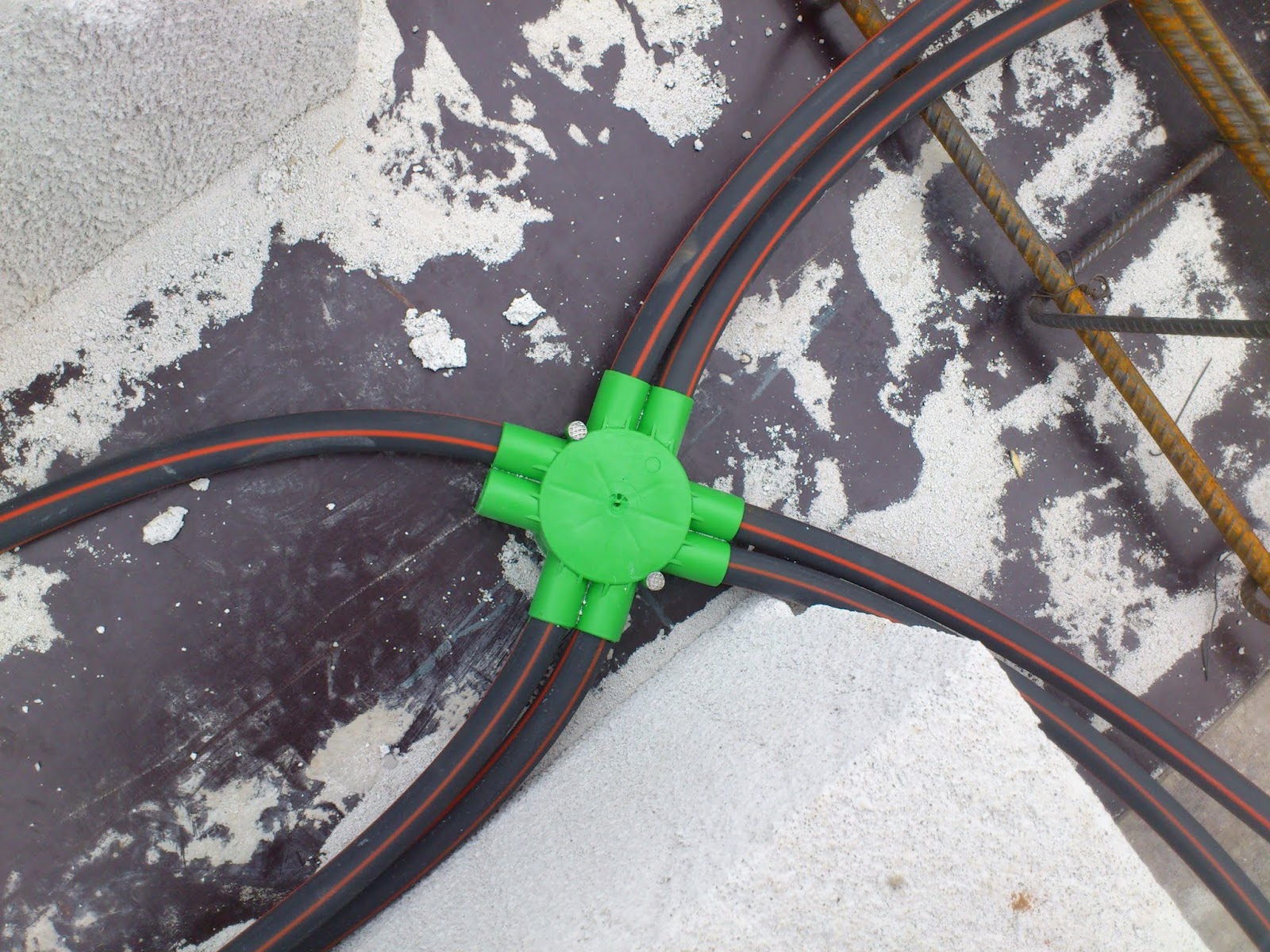

החשמלאי מכין צנרת חשמל עפ”י תוכנית לקראת היציקה

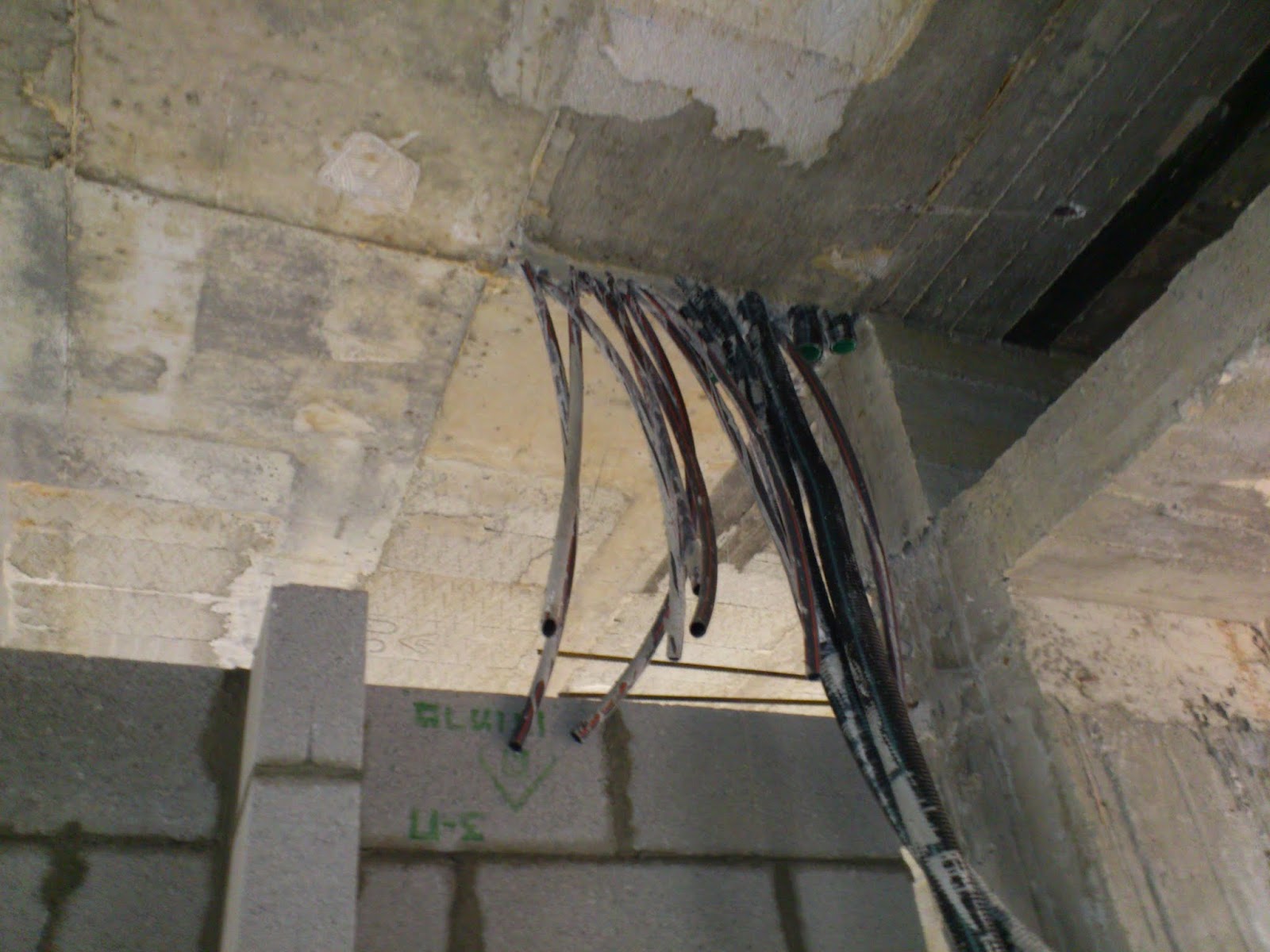

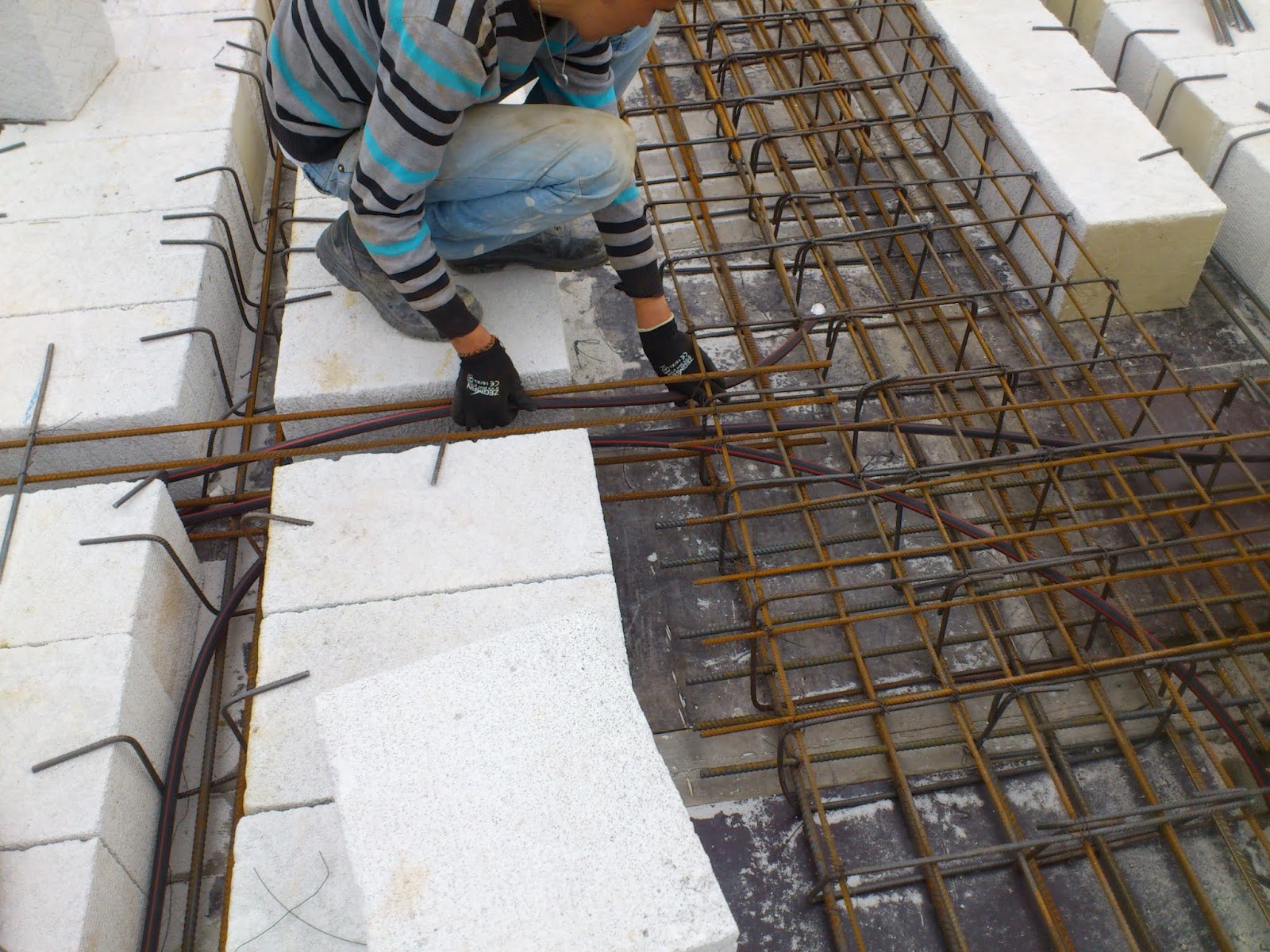

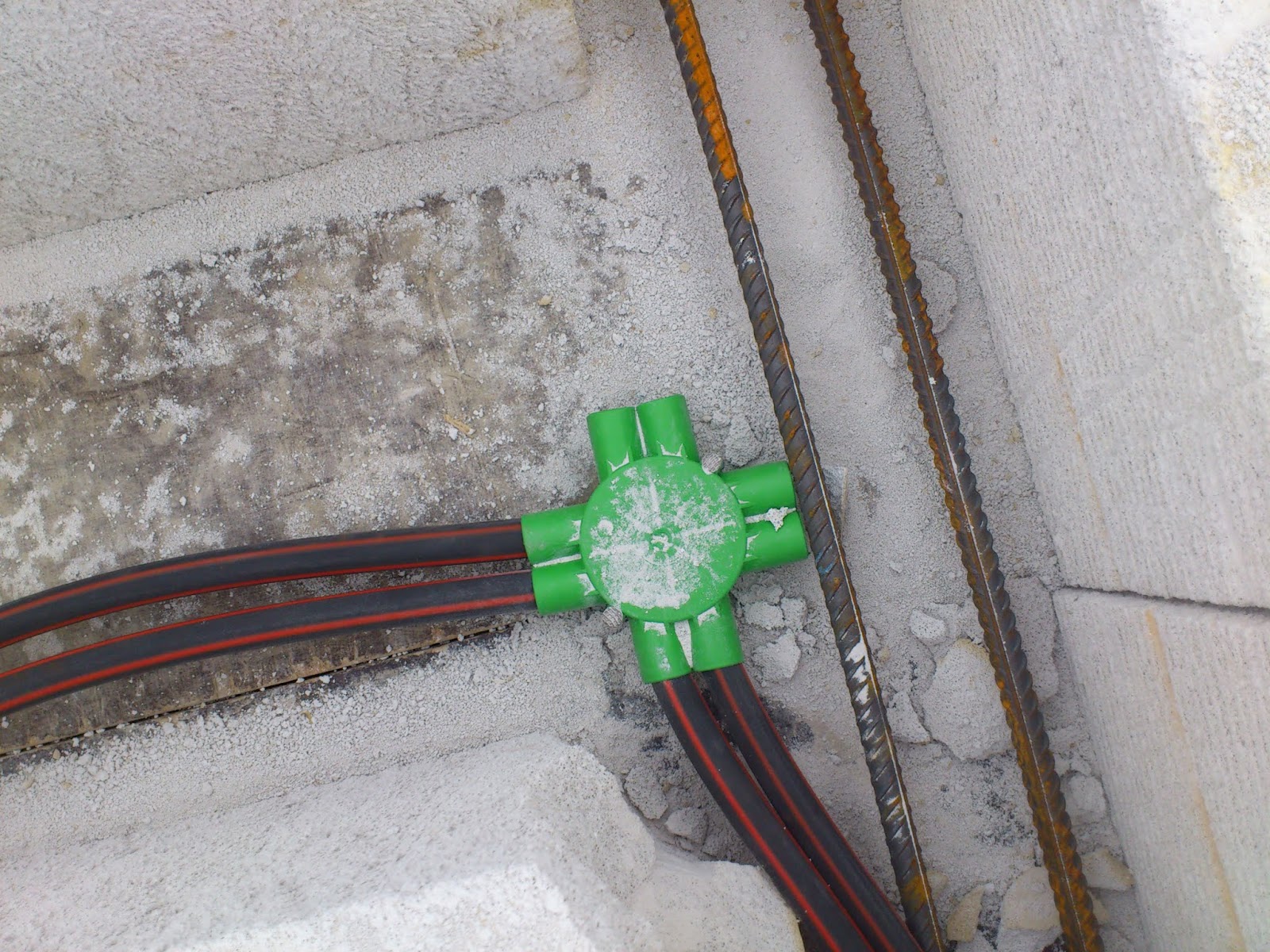

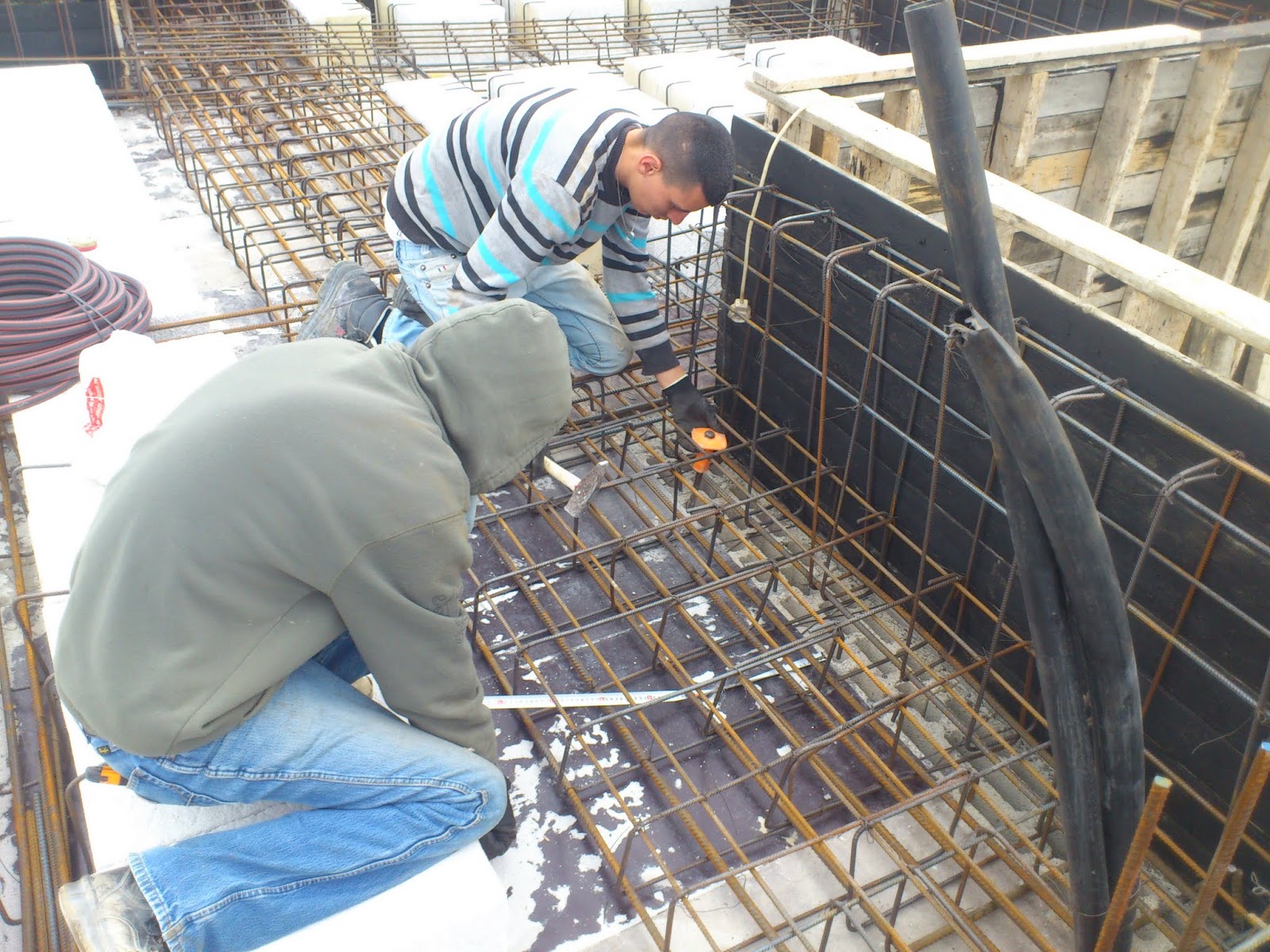

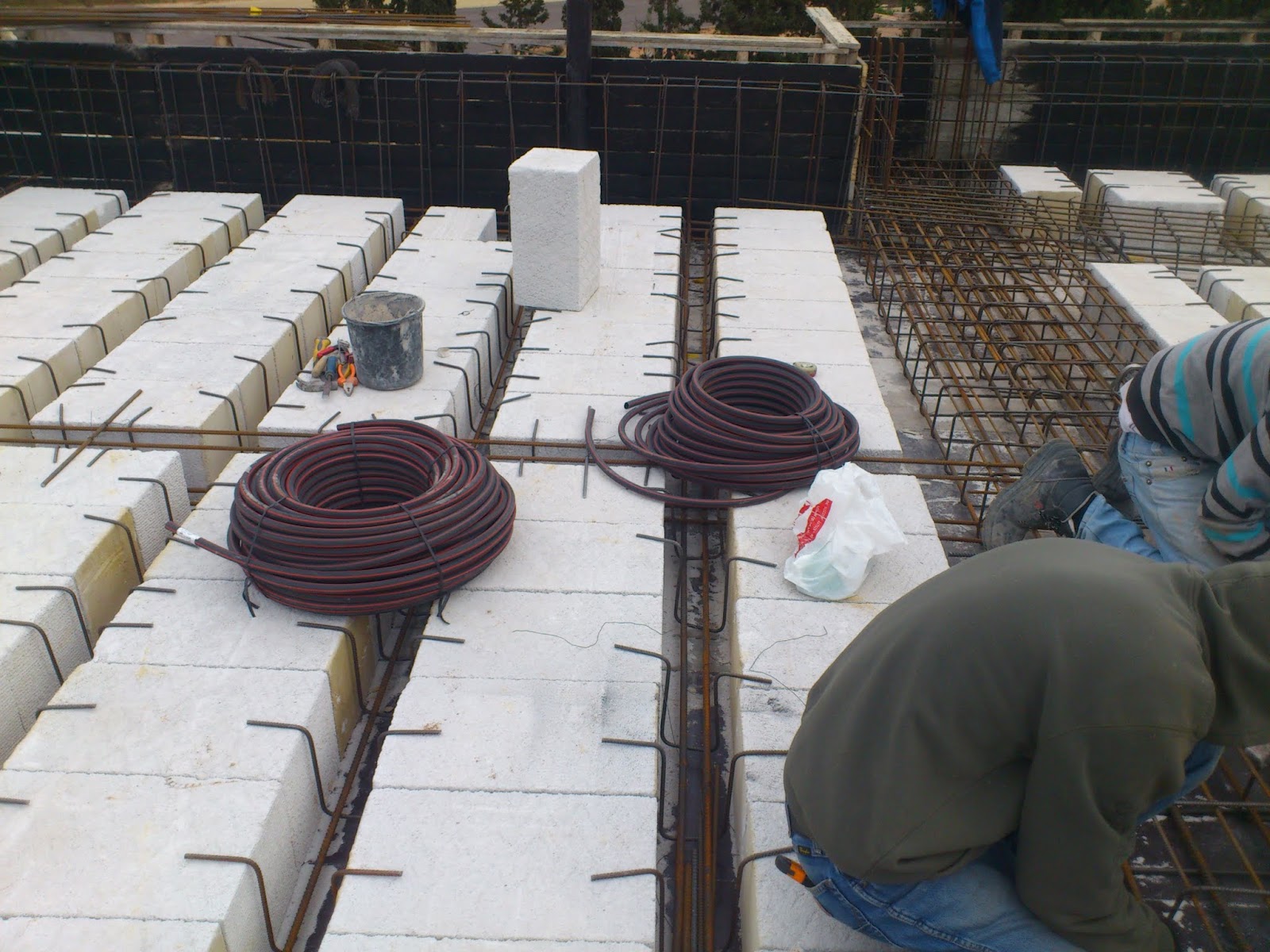

לאחר קשירת הברזל החשמלאי הגיע להכין את כל נקודות החשמל הרצויות עפ”י התוכנית , חשוב לקרוא לו בשלב הזה מכיוון שלאחר הנחת רשתות הברזל מעל הקורות ברזל שקשרנו לא תהיה לו גישה .

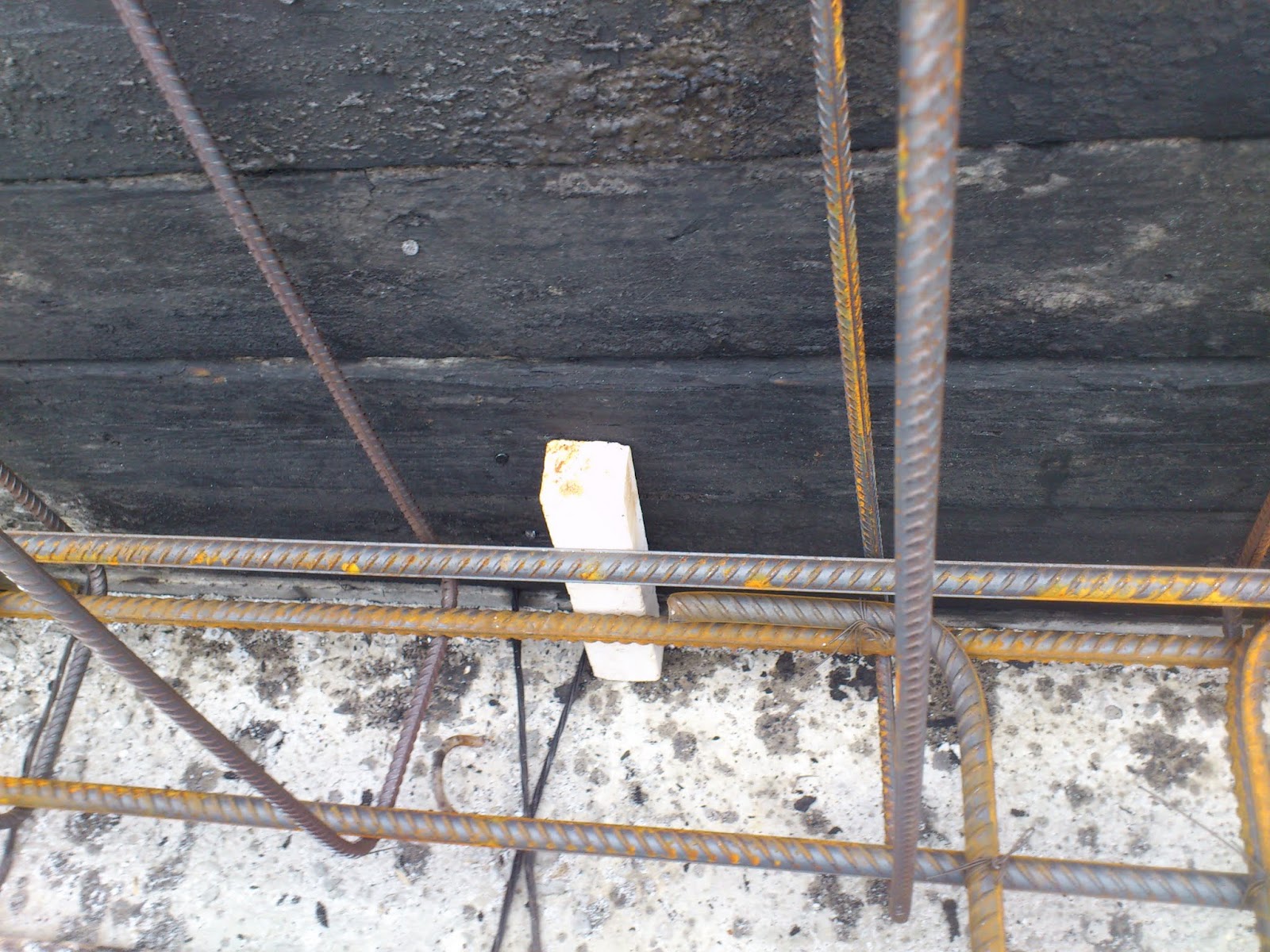

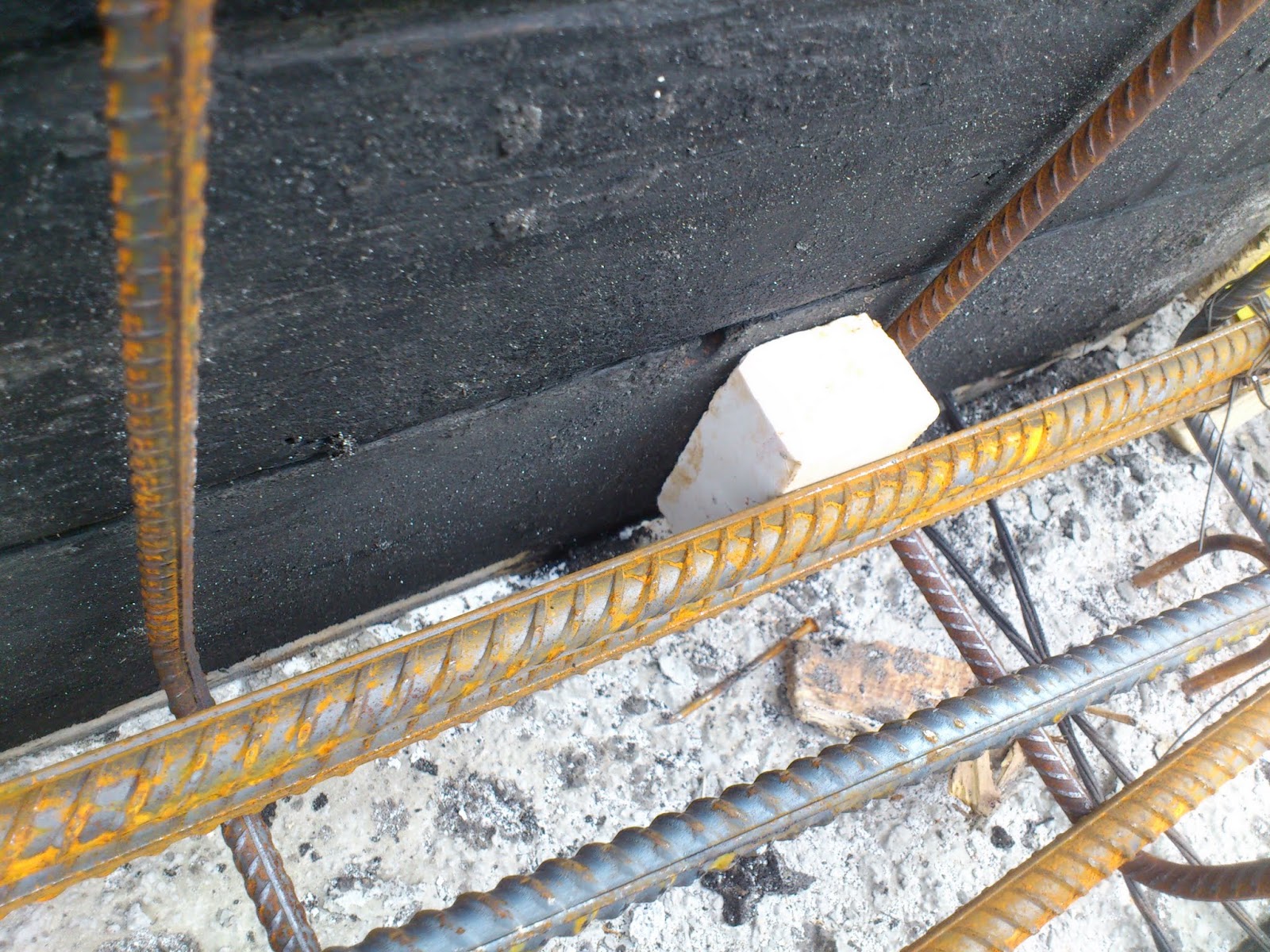

מרחיקים את הברזלים מדופן הקורות וגם ברצפה , הברזל חייב לעמוד באוויר כדי שהבטון יעטוף אותו מלמטה וגם מהצדדים.

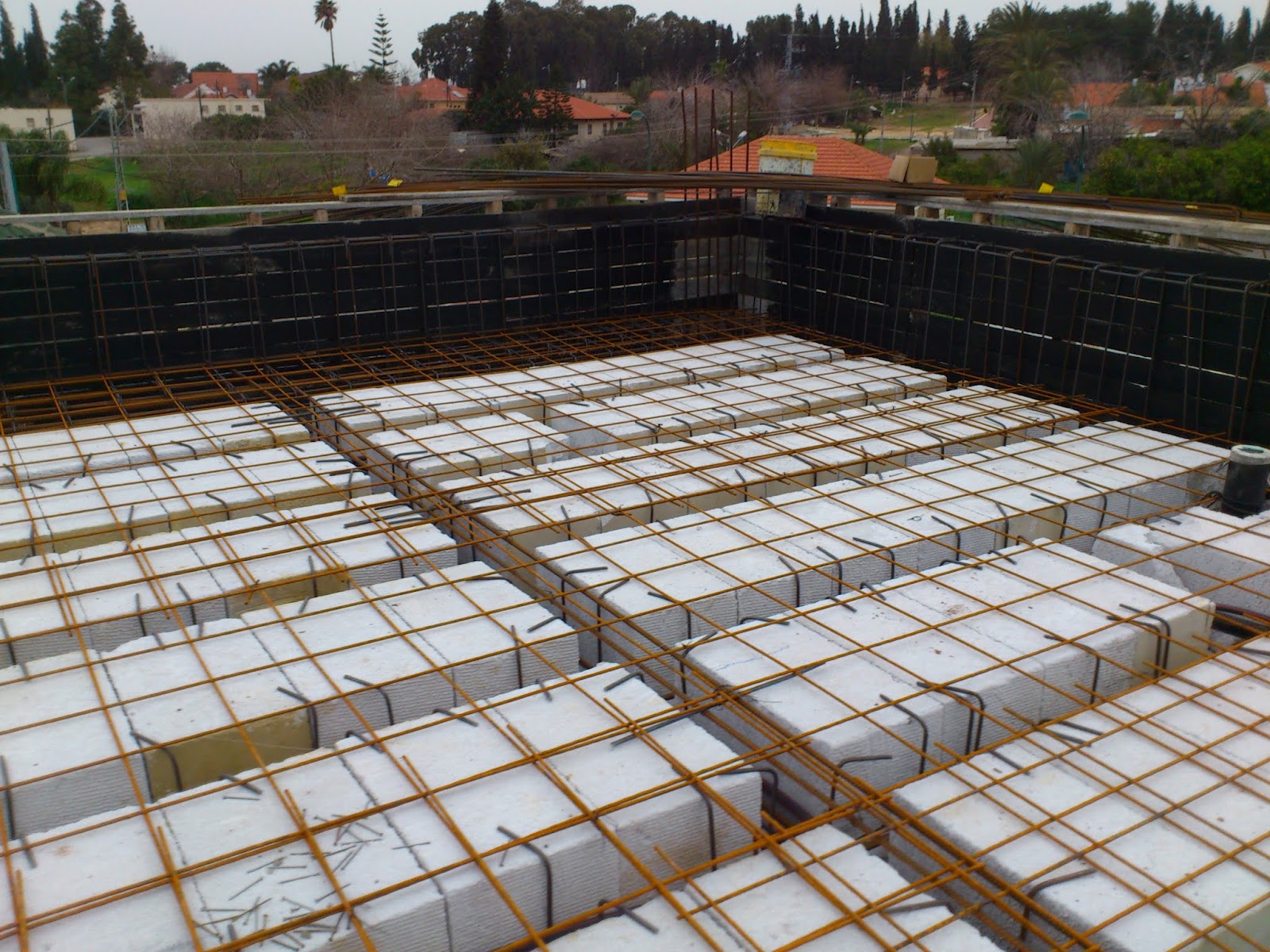

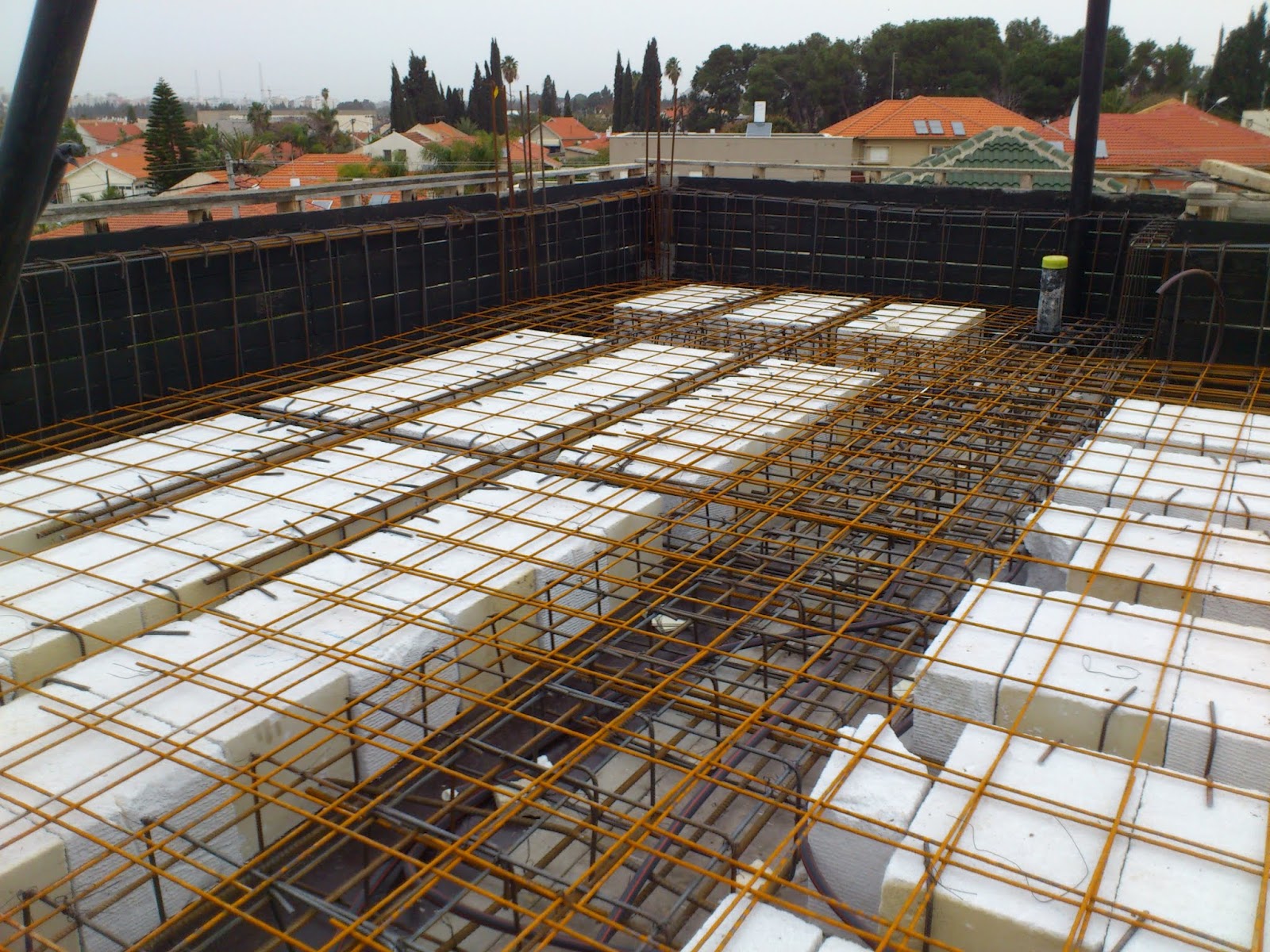

לאחר קשירת כל הברזל מניחים רשתות 20 על כל הגג והגג מוכן ליציקה.

מדידת שטיכמוס

כאן אתם רואים הכנה למשקוף הדלת , החישוב מבצוע ע”י מדידת גובה שטיכמוס , זוכרים ?
שטיכמוס זה סימון שביצענו בכל הבית על הקירות שאומר ש-1 מטר מתחתיו זוהי גובה הרצפה העתידית ומטר ועשרה מעליו זה גובה משקוף, ברגע שסימנתם שטיכמוס המדידה תתבצע אך ורק מסימונים אלו ע”י כל הקבלנים ללא יוצא מן הכלל ,הרצפת בטון כבר לא מעניינת אתכם יותר , שכל הקבלנים ימדדו מהסימונים.

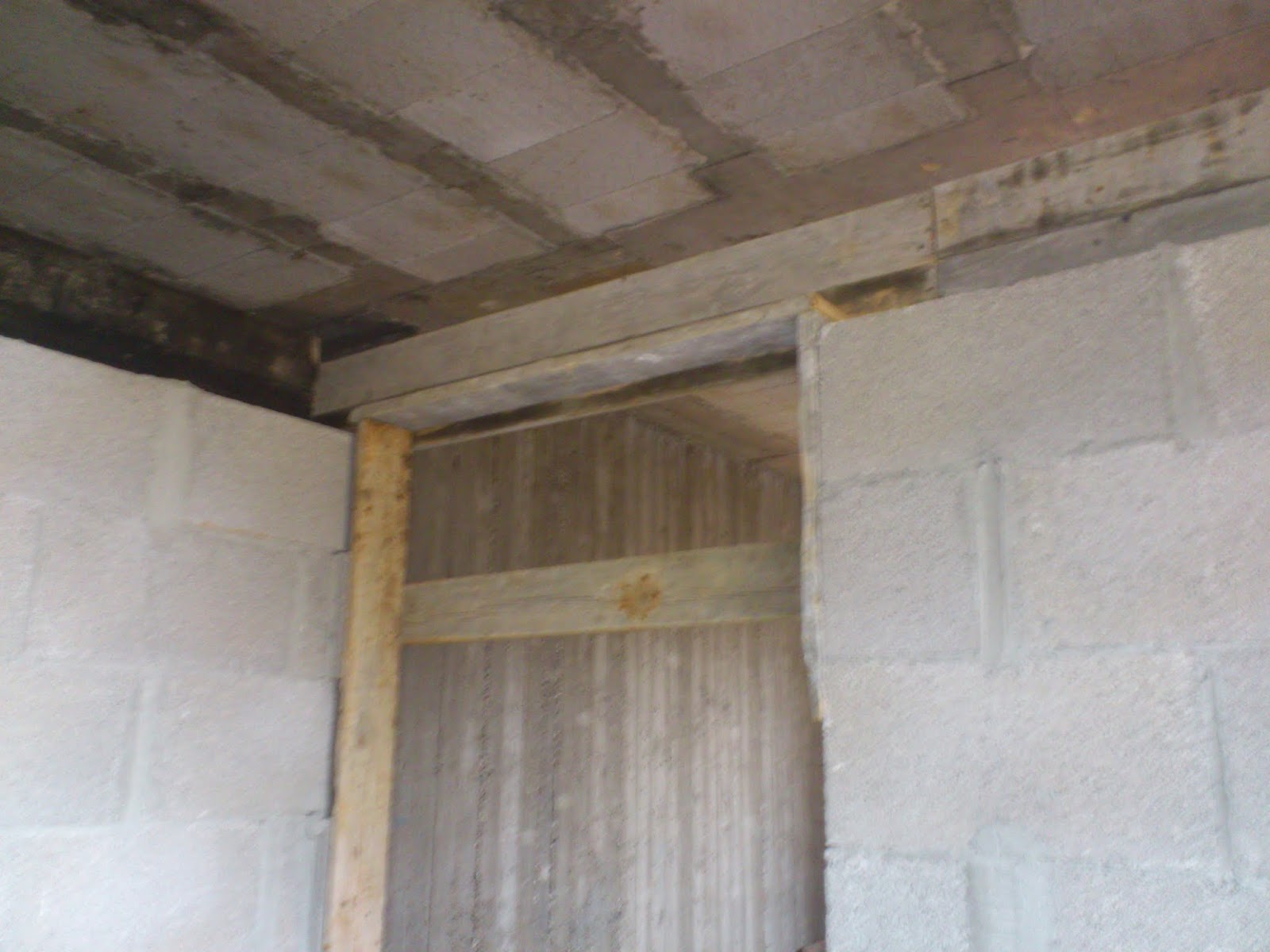

בכל מקרה כאן הכנו הכנה ליציקת חגורה מעל המשקוף.

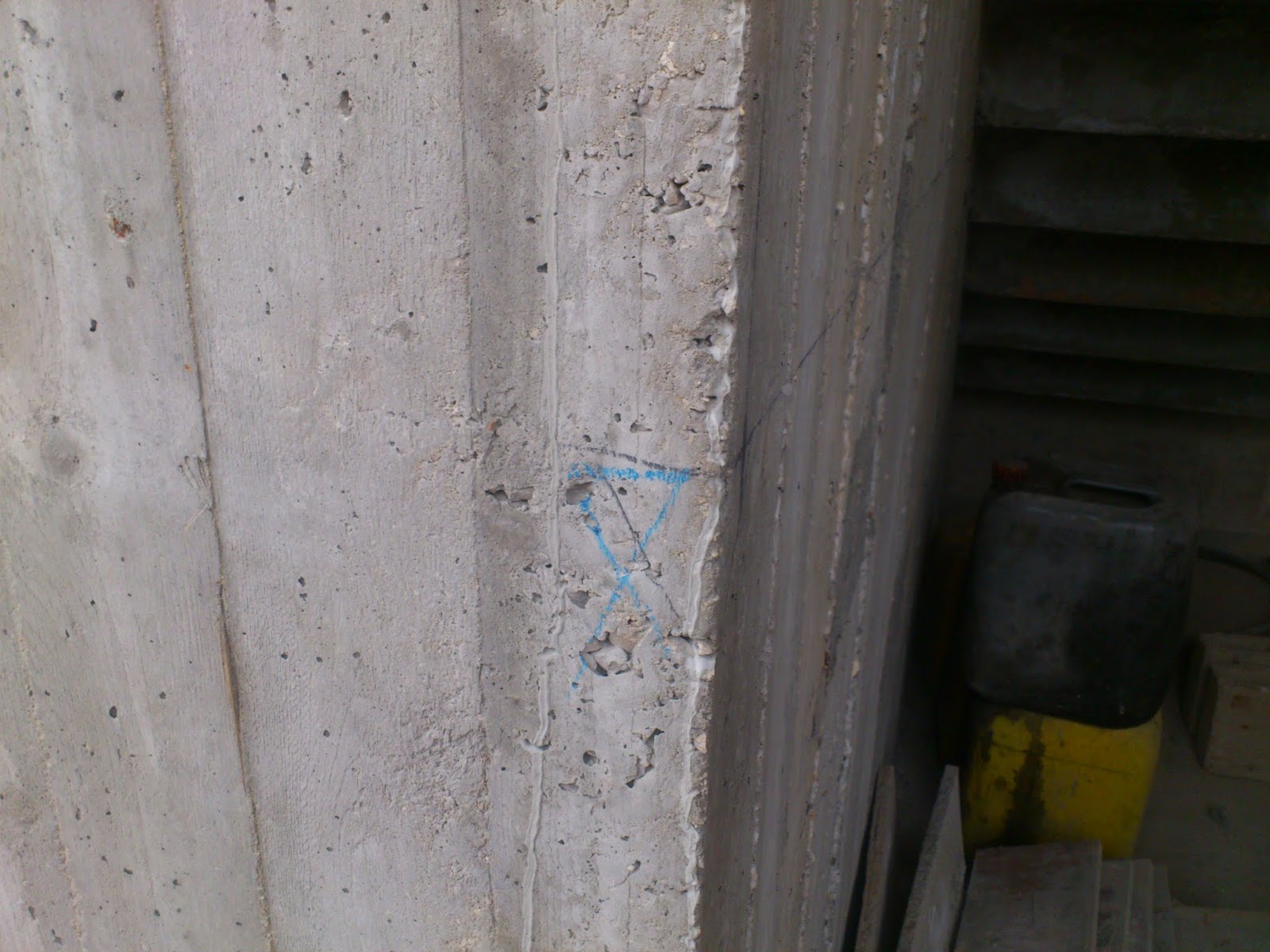

סימון שטיכמוס

מדידת פילוס הכנה למשקוף צד

סימון שטיכמוס בכניסה לבית

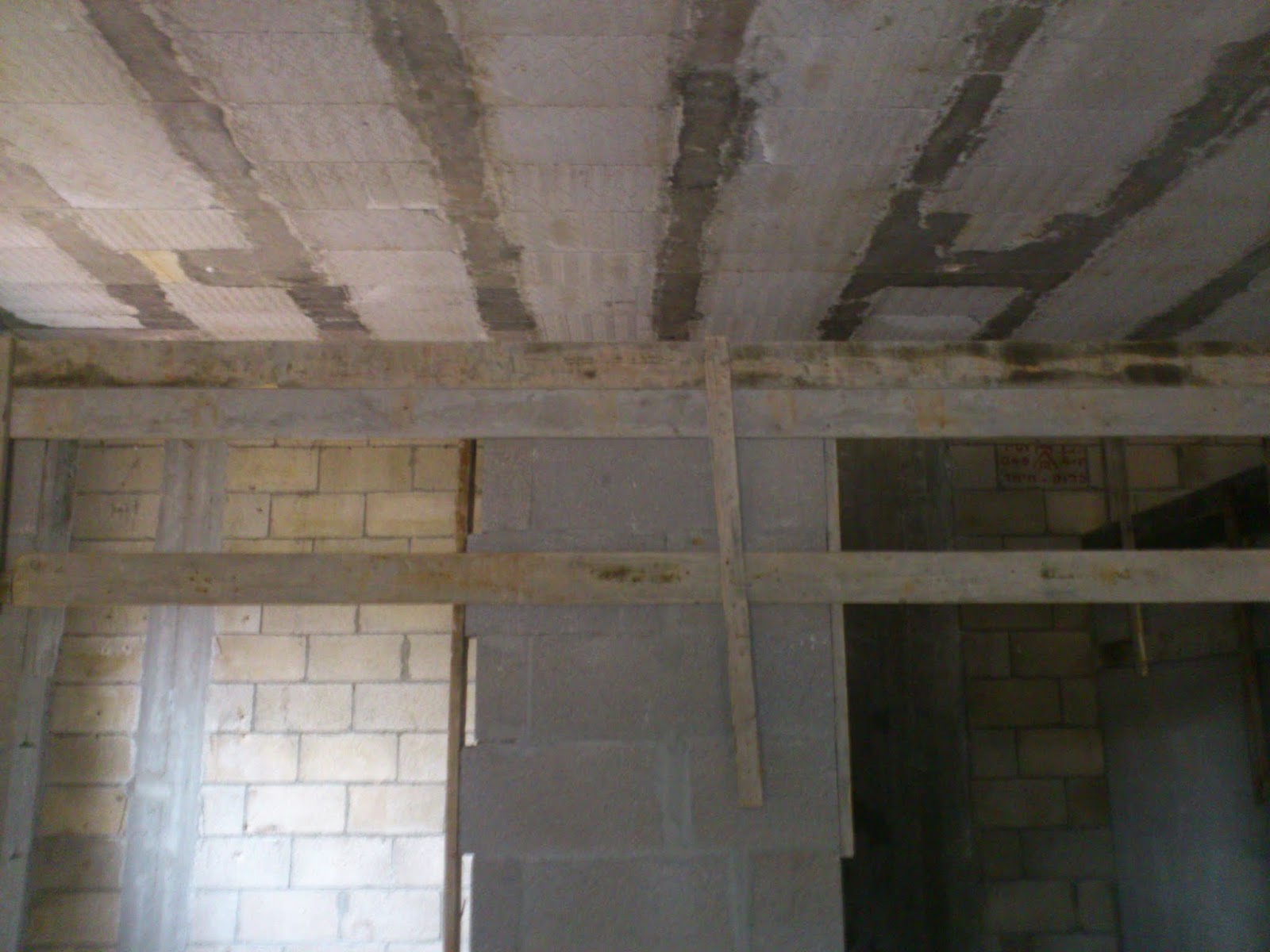

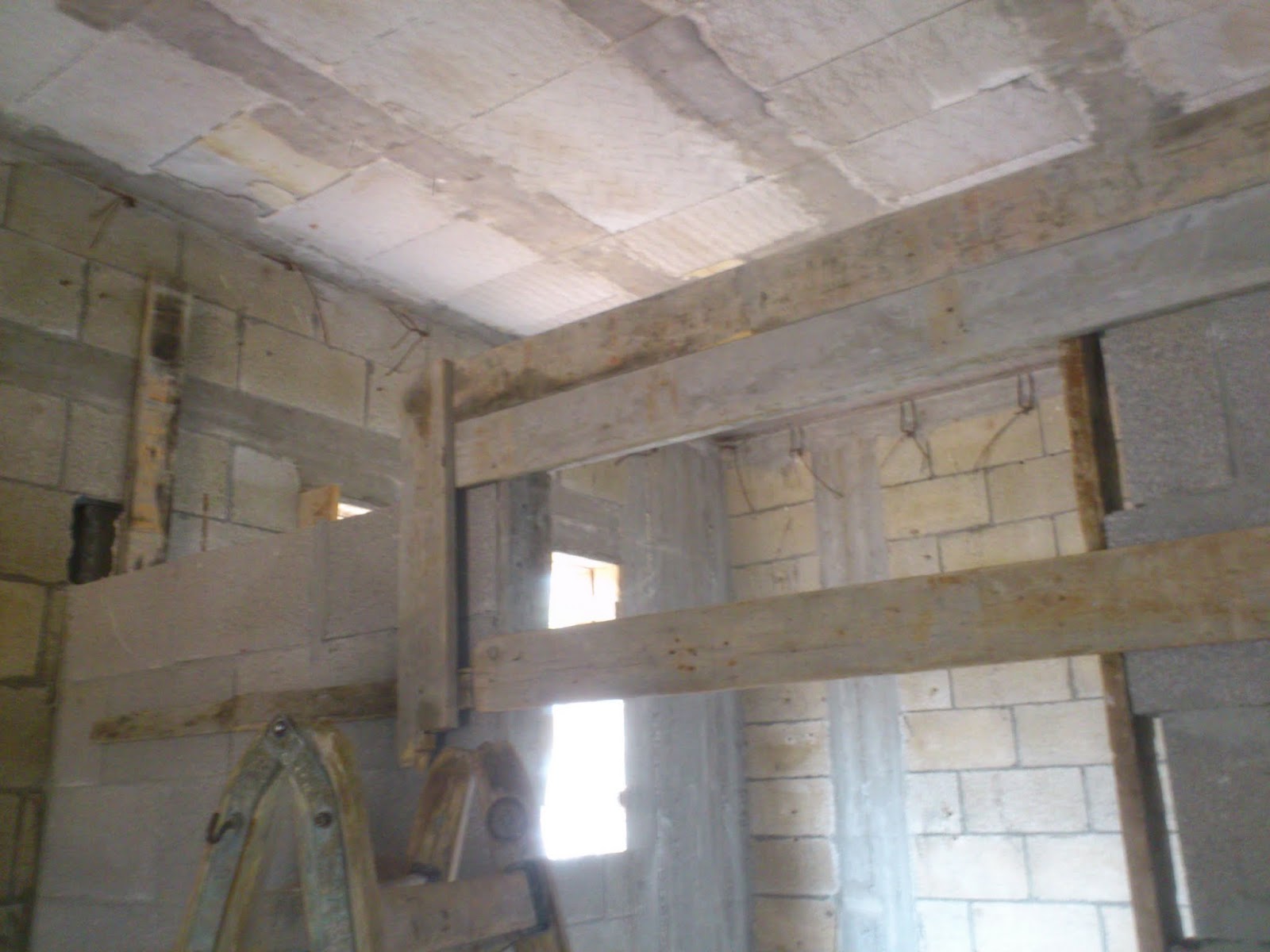

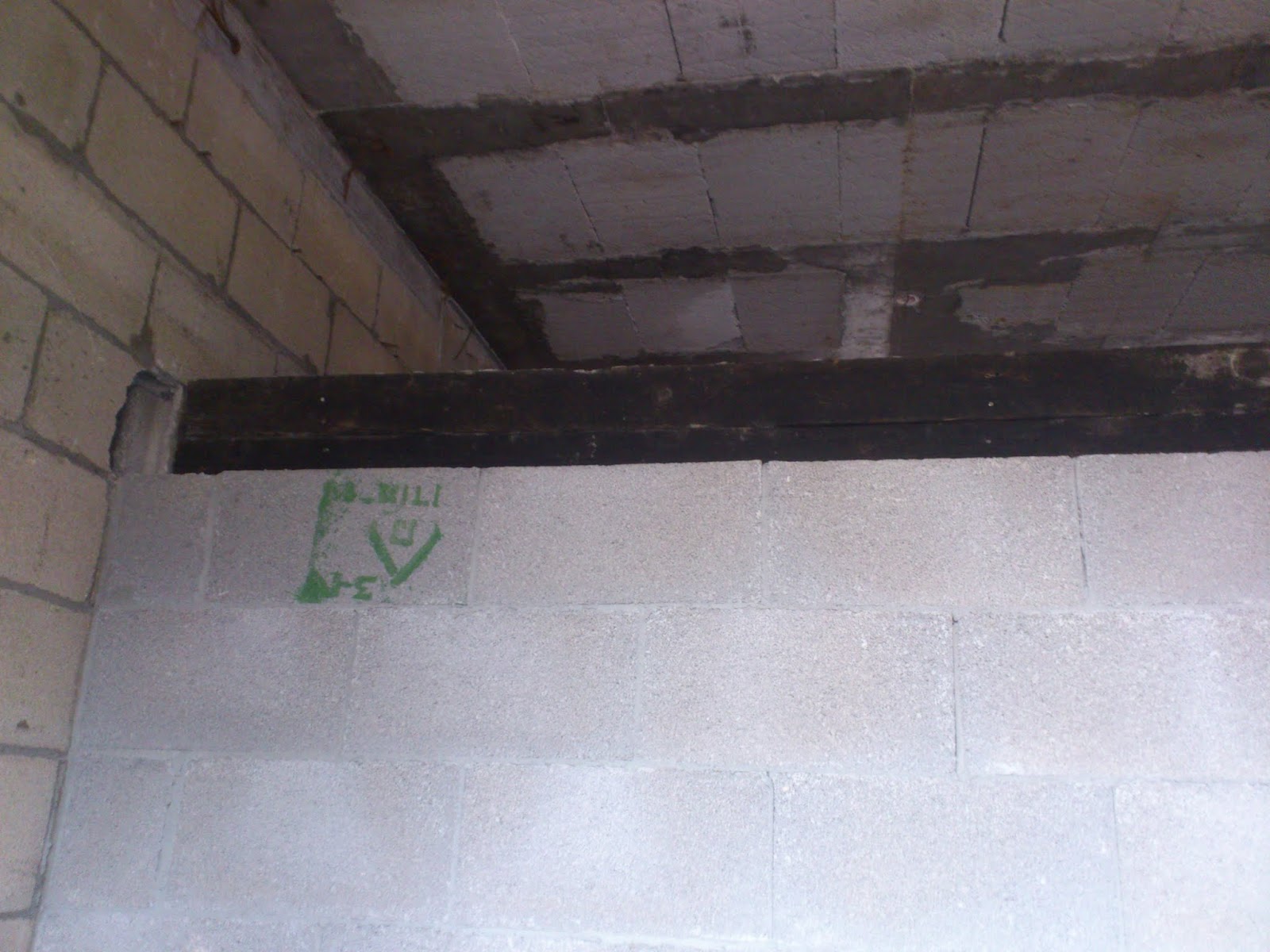

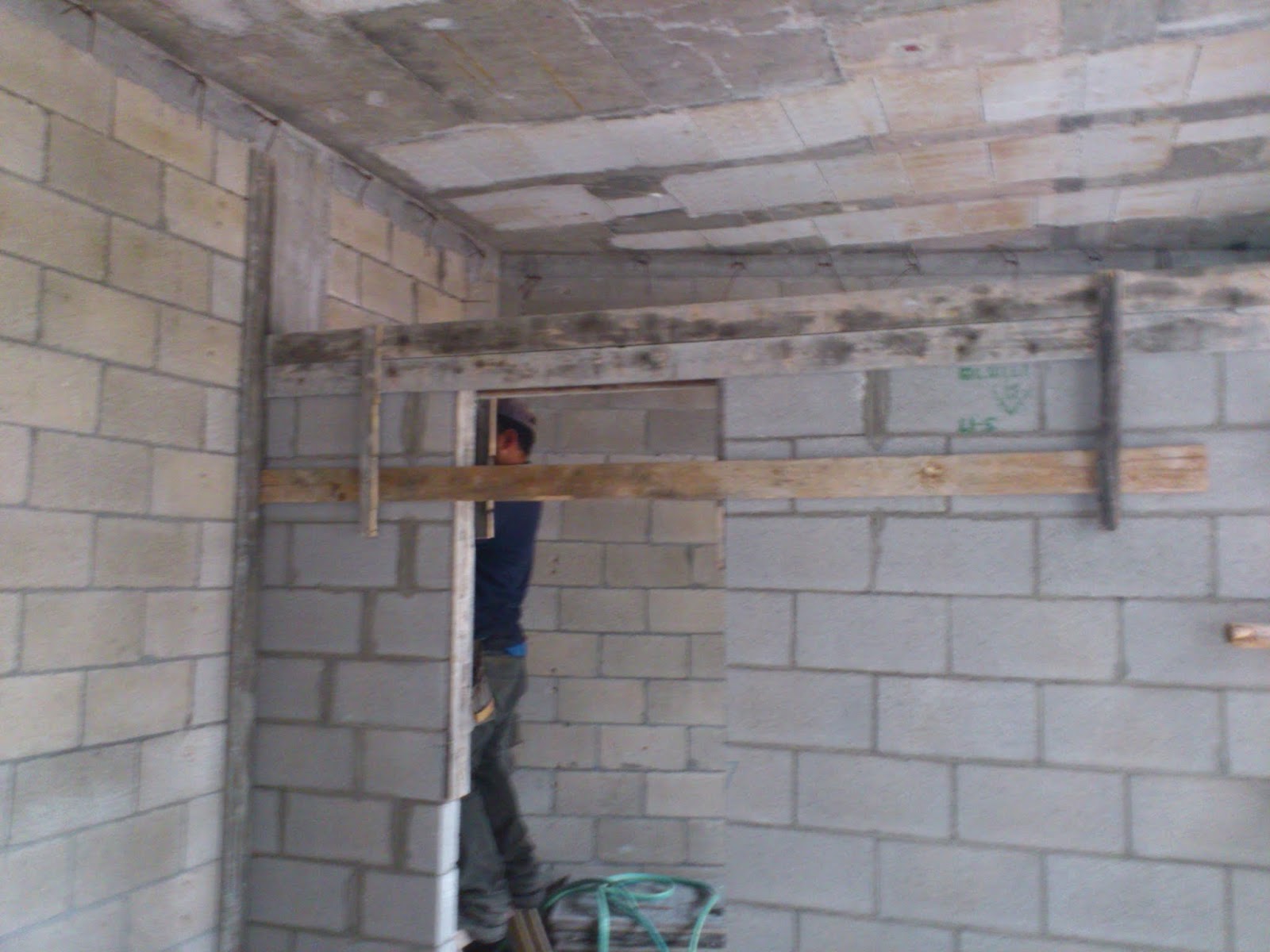

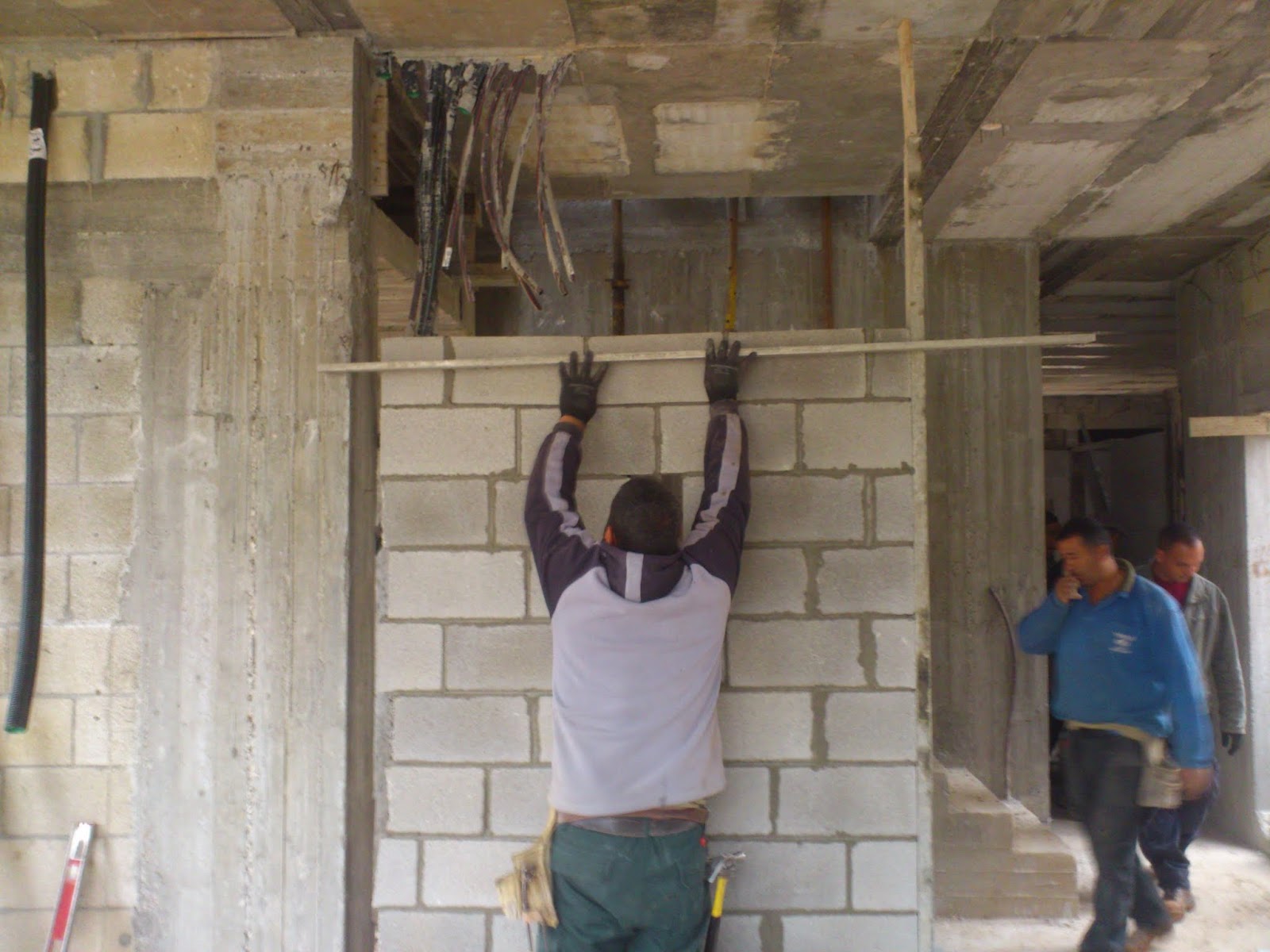

הכנת טפסנות לחגורות פנים מעל הקירות והמשקופים

זוכרים את הקוצים שכתבתי עלים בתחילת הפוסט ?

כך מכניסים אותם לקירות 10 לקראת היציקה.

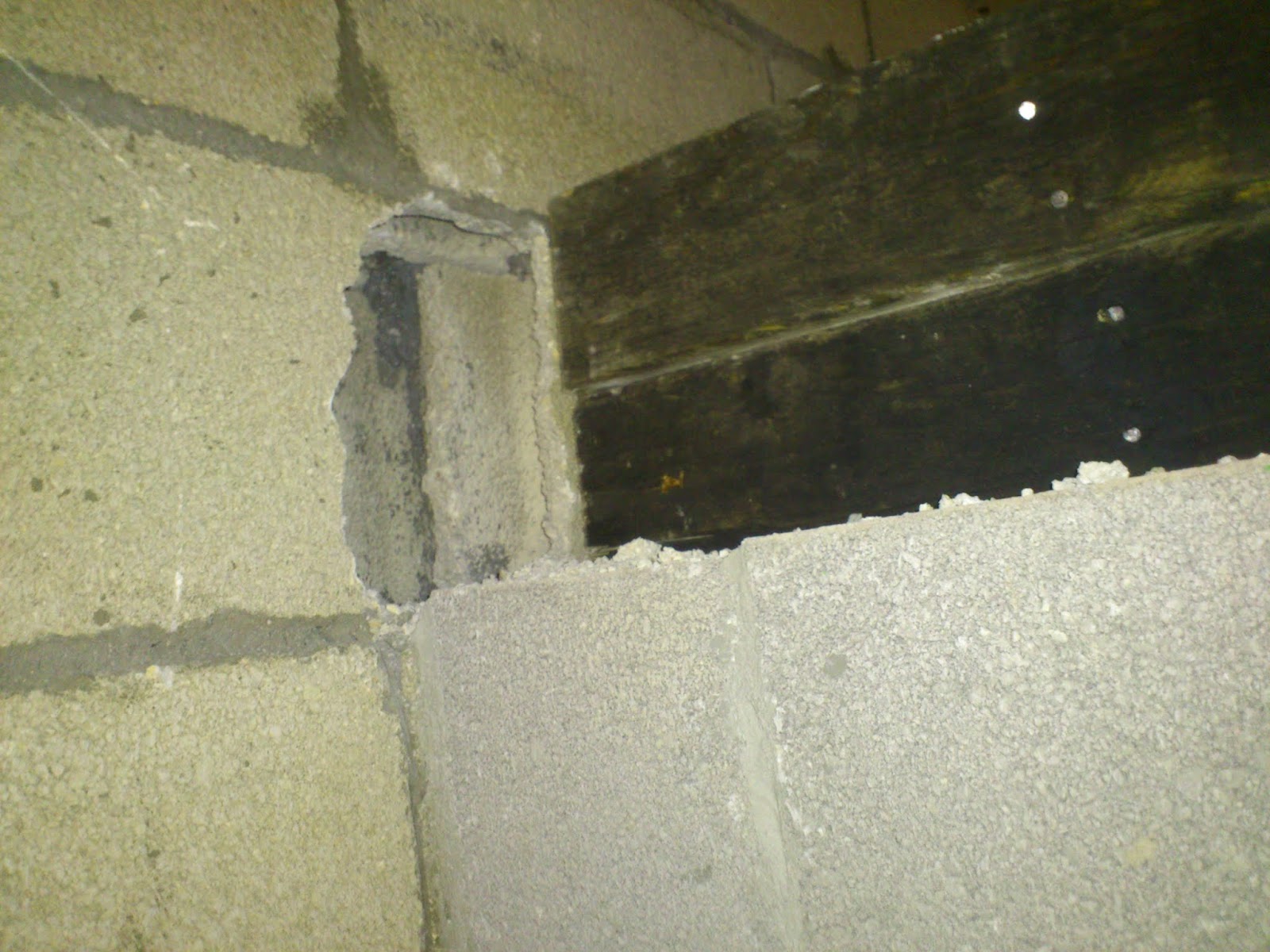

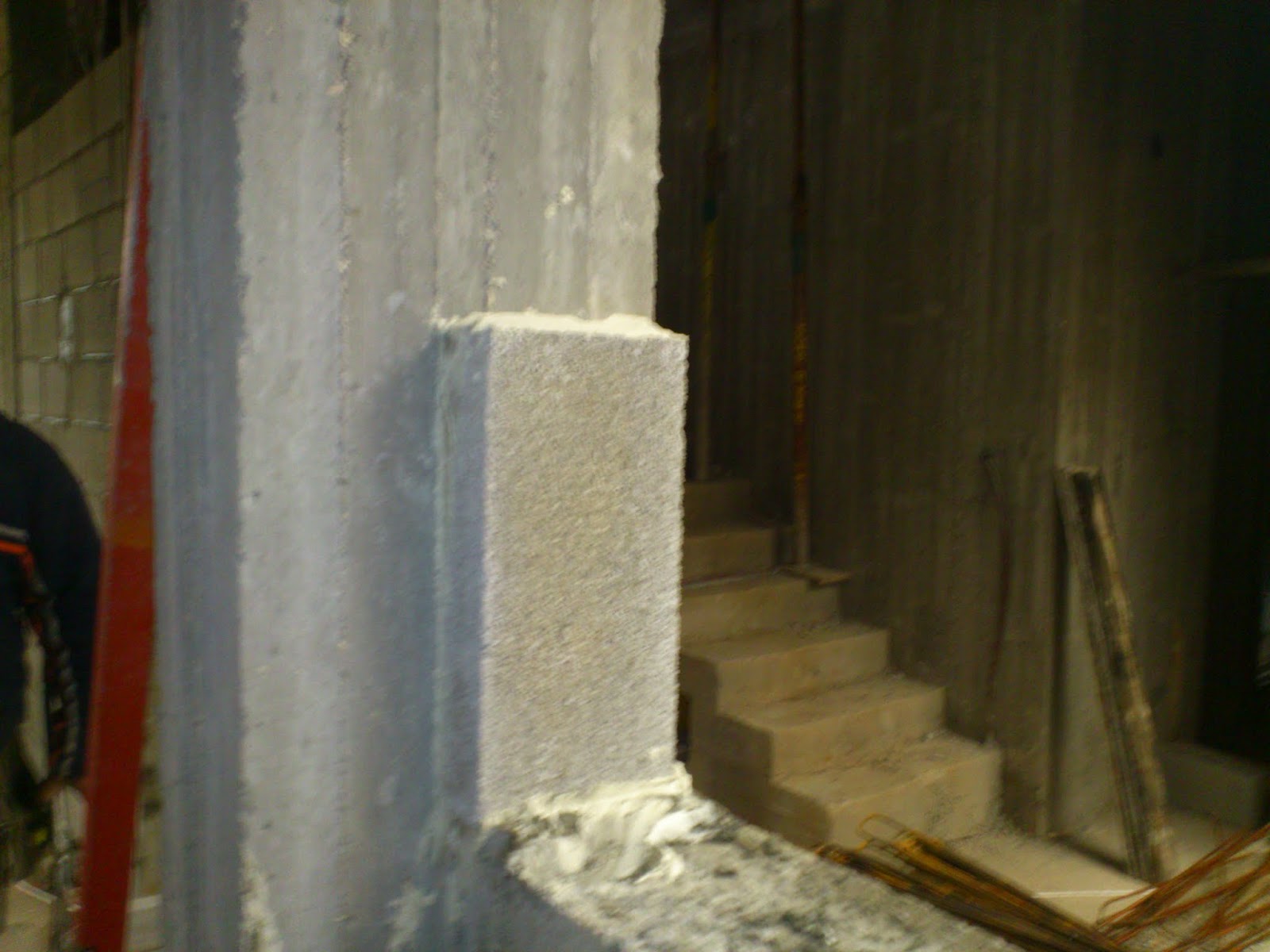

שוברים חלק מהבלוק החיצוני כדי שהבטון ישתלב לתוכו אל תוך קירות ה-10 למניעת סדקים

חגורות מוכנות ליציקה, אנו ניצוק הכל ביחד עם יציקת הגג

הרווחים האלו נועדו כדי להכניס בלוקי 10 על צידם להכנת נישה עבור ארון החשמל

איך מחשבים כמות בטון ליציקה

כאן אני רוצה להסביר לכם איך מחשבים כמות בטון משוערת ליציקה , לדוגמא הגג שאנו יוצקים .
מחלקים ת הגג למקטעים כדי שיהיה יותר נוח לחישוב.
אנו בבונים בית משתמשים בתוכנות שמקלות עלינו כיוון שאנו מבצעים לא מעט כמאות ותקציבים כל חודש

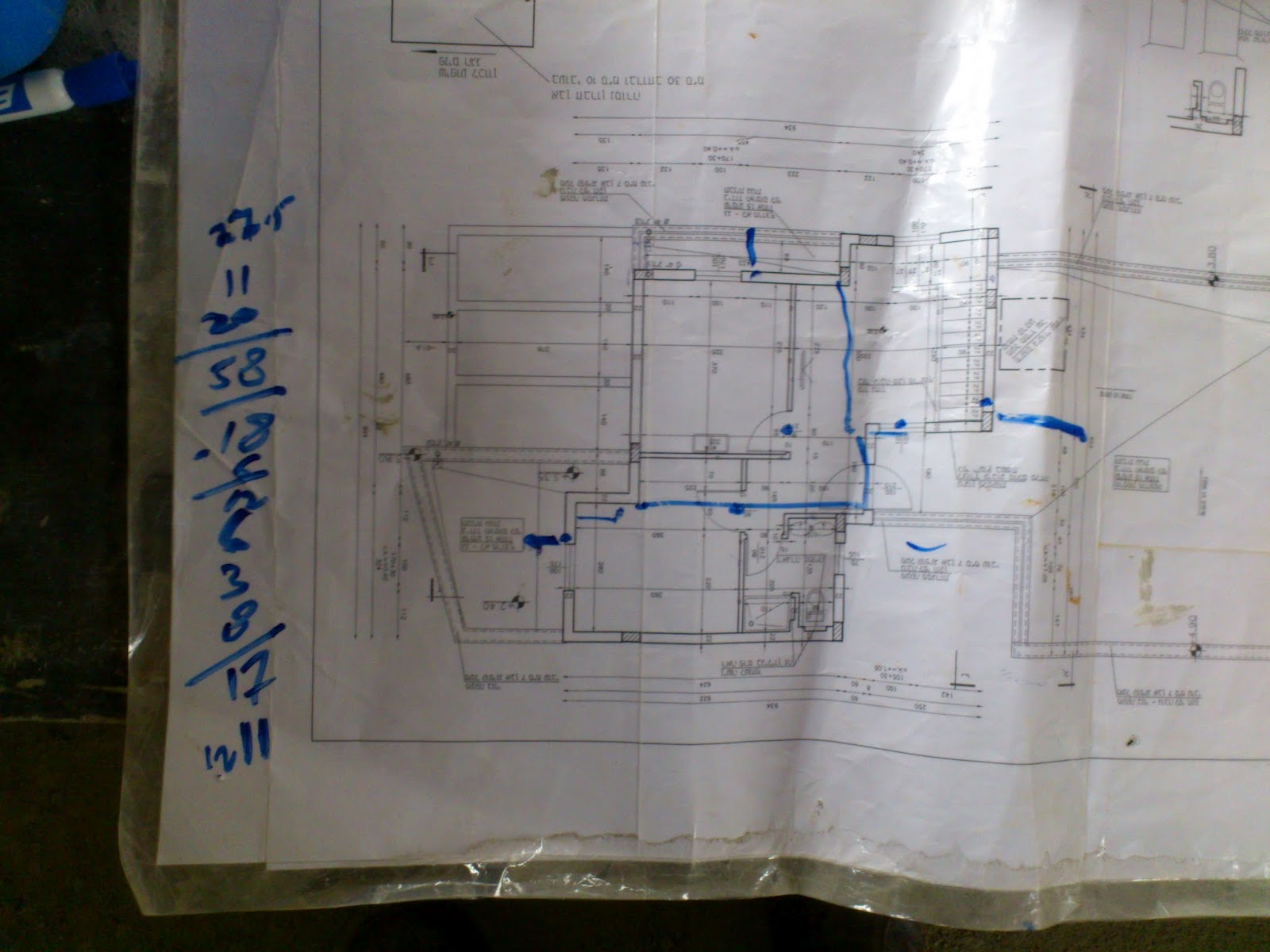

לאחר חלוקה קיבלנו שלושה מקטעים בגג שלי , 27.5 מטר , 11 מטר ו-20 מטר.
מבצעים חישוב , 27.5 כפול 0.3 שזה אומר 30 ס”מ גובה יציקת בטון , תוצאה 8.25 קוב
11 כפול 0.3 = 3.3 קוב

20 כפול 0.3=6 קוב
מסכמים את הכל וקיבלנו 17.55 קוב בטון
זה החישוב לא….? עדיין לא חברים , יש כמובן להוריד את נפח בלוקי האיטונג שכמובן הם תופסים מנפחו של הגג נכון?
אז שוב מחשבים… גובה כפול רוחב כפול אורך (גודל הבלוק)כפול מספר הבלוקים
0.25*0.3*0.5*160=6
אז בואו נחשב כמה בטון אנו אמורים להזמין מספק חומרי הבניין
8.25+3.3+6 = 17.55 קוב שזה בערך 18 קוב בטון
מזה נפחית 6 קוב בטון שהבלוקים תופסים לנו , נקבל 12 קוב בטון, נוסיף עוד 10% פחת
כמו כן יש צורך לחשב גם את הקורות צד שגם אותם נמלא בבטון + חגורות קירות הפנים אז בסופו של דבר הזמנו
מספק חומרי הבניין 16 פלוס
החישוב הזה נותן הערכה מדוייקת לכמות שצריכים ליציקות.

בנית מחיצות פנים

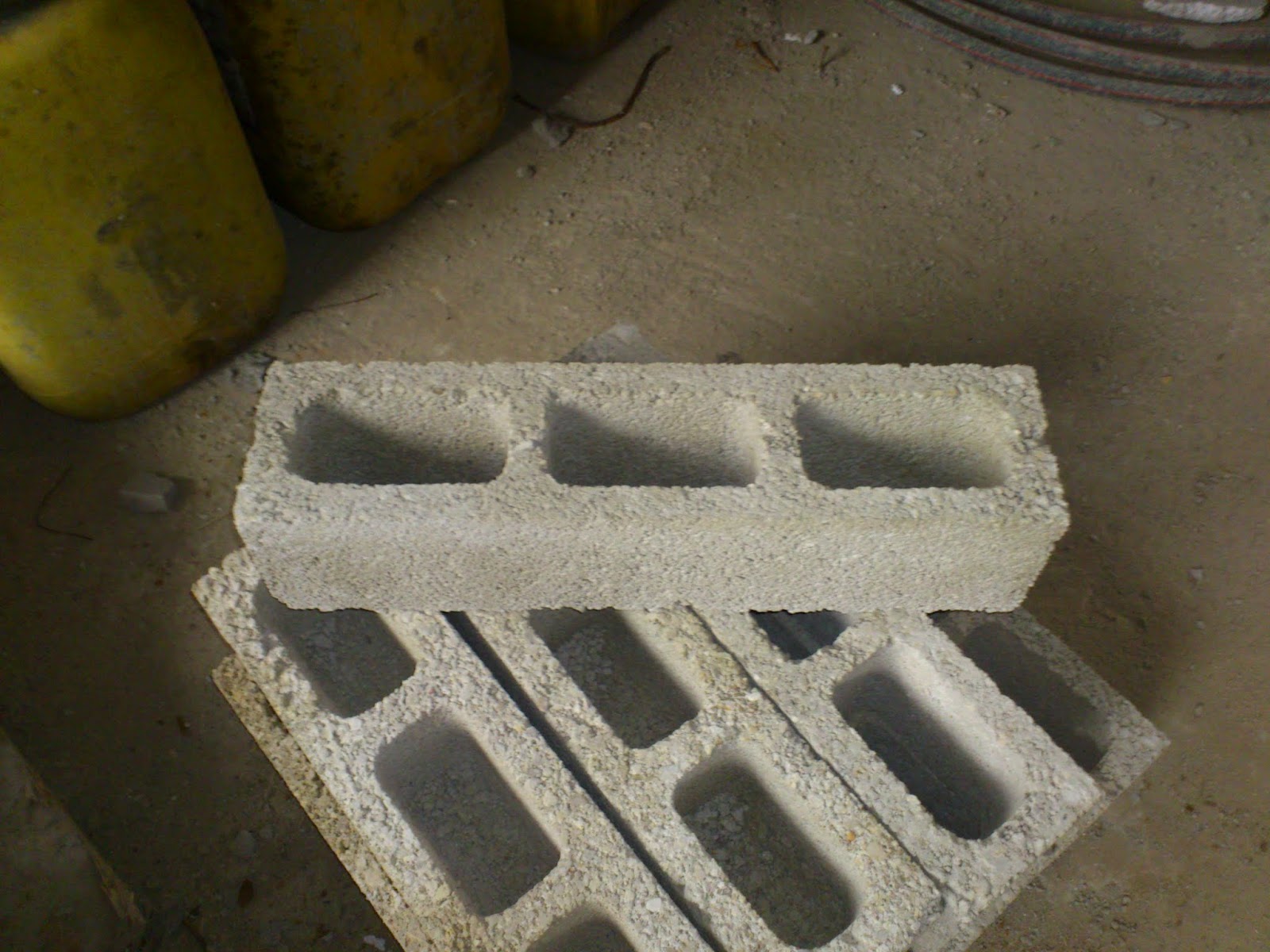

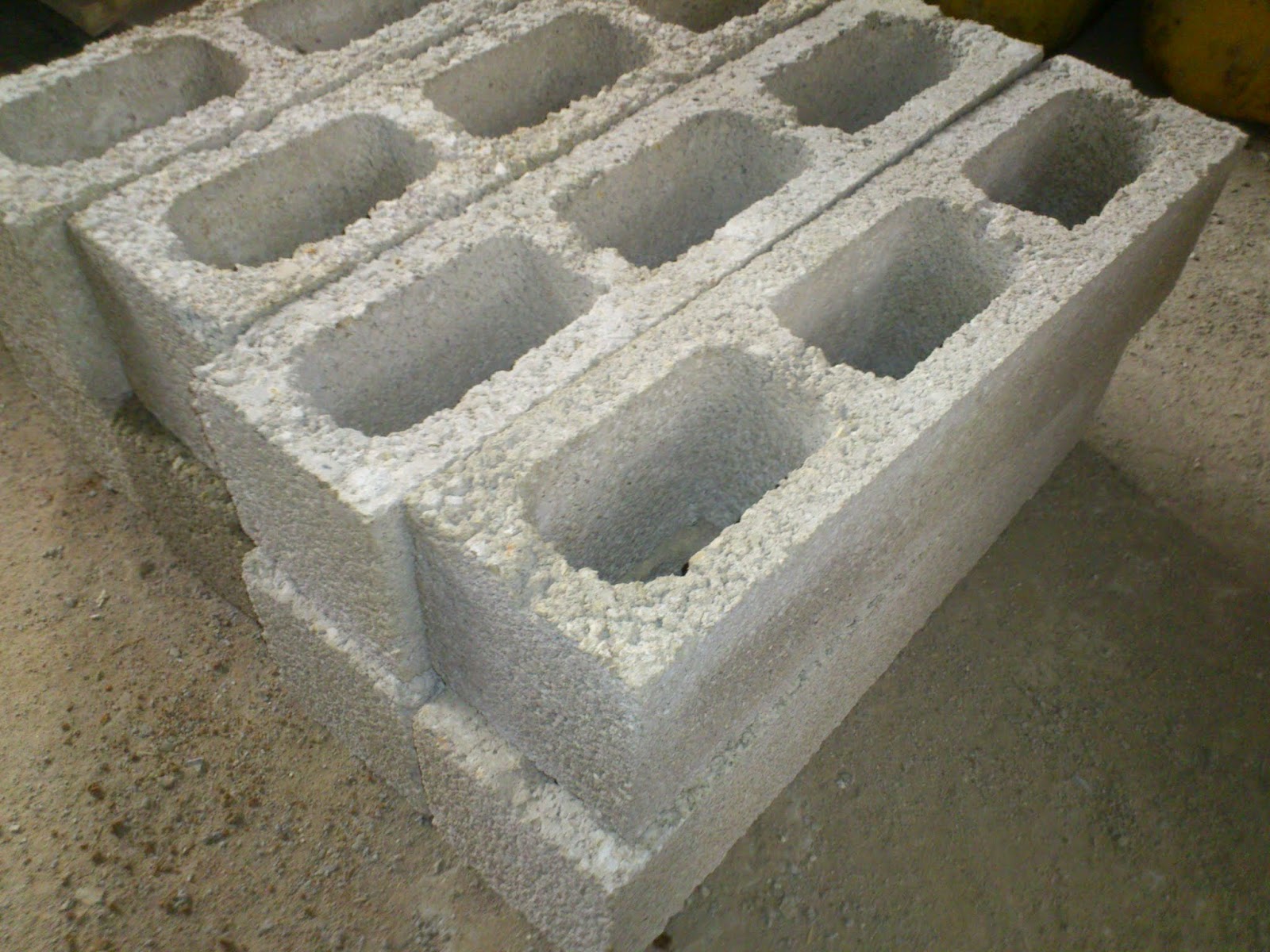

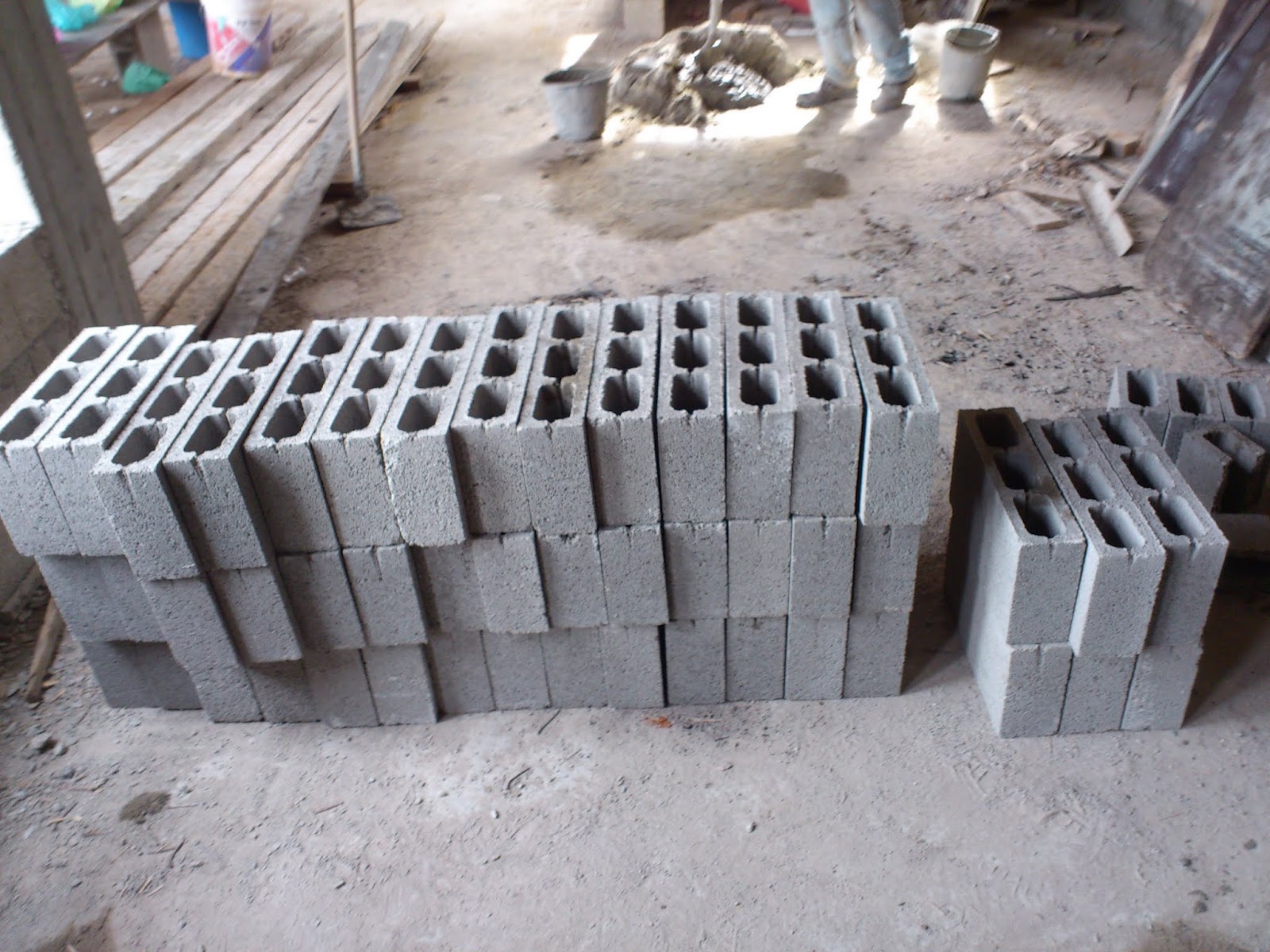

זהו בלוק קטן 40 על 10 גובה ורוחב , נקרא בלוק וואפלה על כך שהוא דומה לוופל 😉

משמש להשלמת הגובה במחיצות הפנים

דבק אשר ישמש להדבקת הבלוקים ליצירת מסגרת החלון

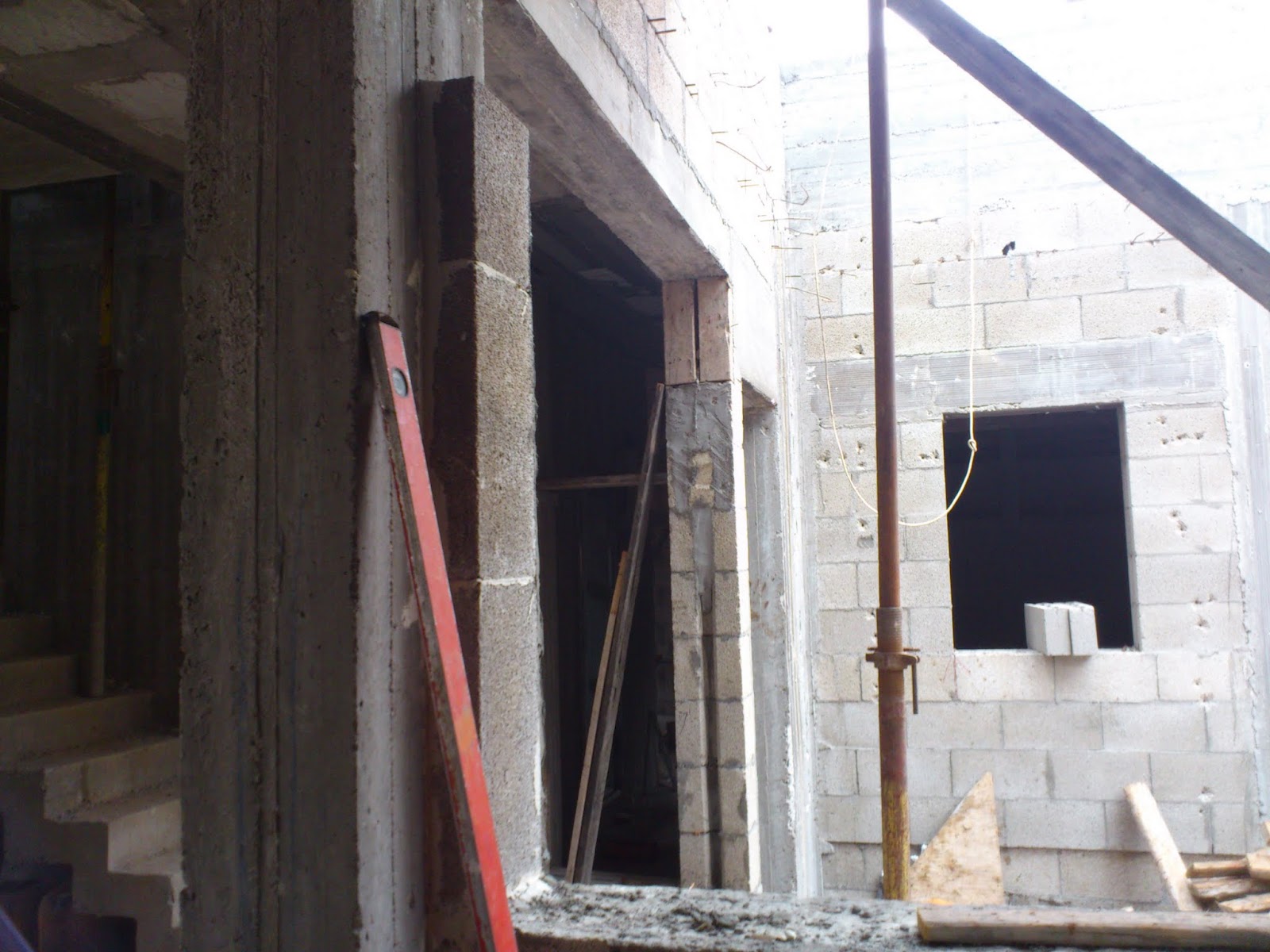

כפי שאתם רואים , הדבקנו בלוק 10 על צידו לדופן החלון על עמוד הבטון כדי שאיש האלומיניום יתקין את החלון ותשאר לנו מסגרת החלון וכדי שהחלון לא יהיה צמוד לעמוד הבטון

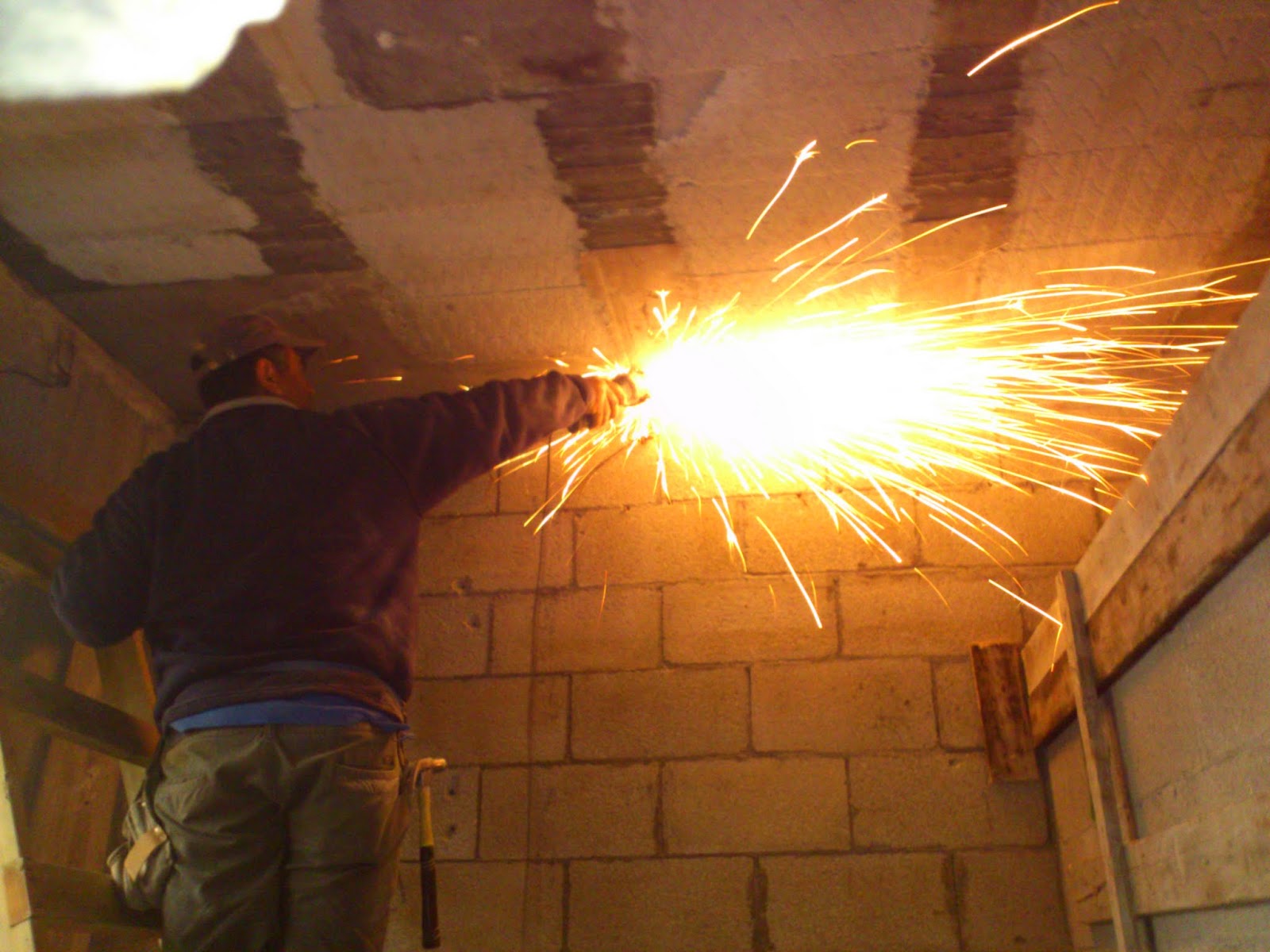

בנתיים הקבלן חותך את כל שאריות הברזל שמבצבצות מהקירות ליצרית מראה נקי עבור הטיח
שלא ידפקו לכם את הברזלים עם פטיש !

הגבהה קיר במפרסת קומה שנייה ליצרית פרטיות מהשכנים

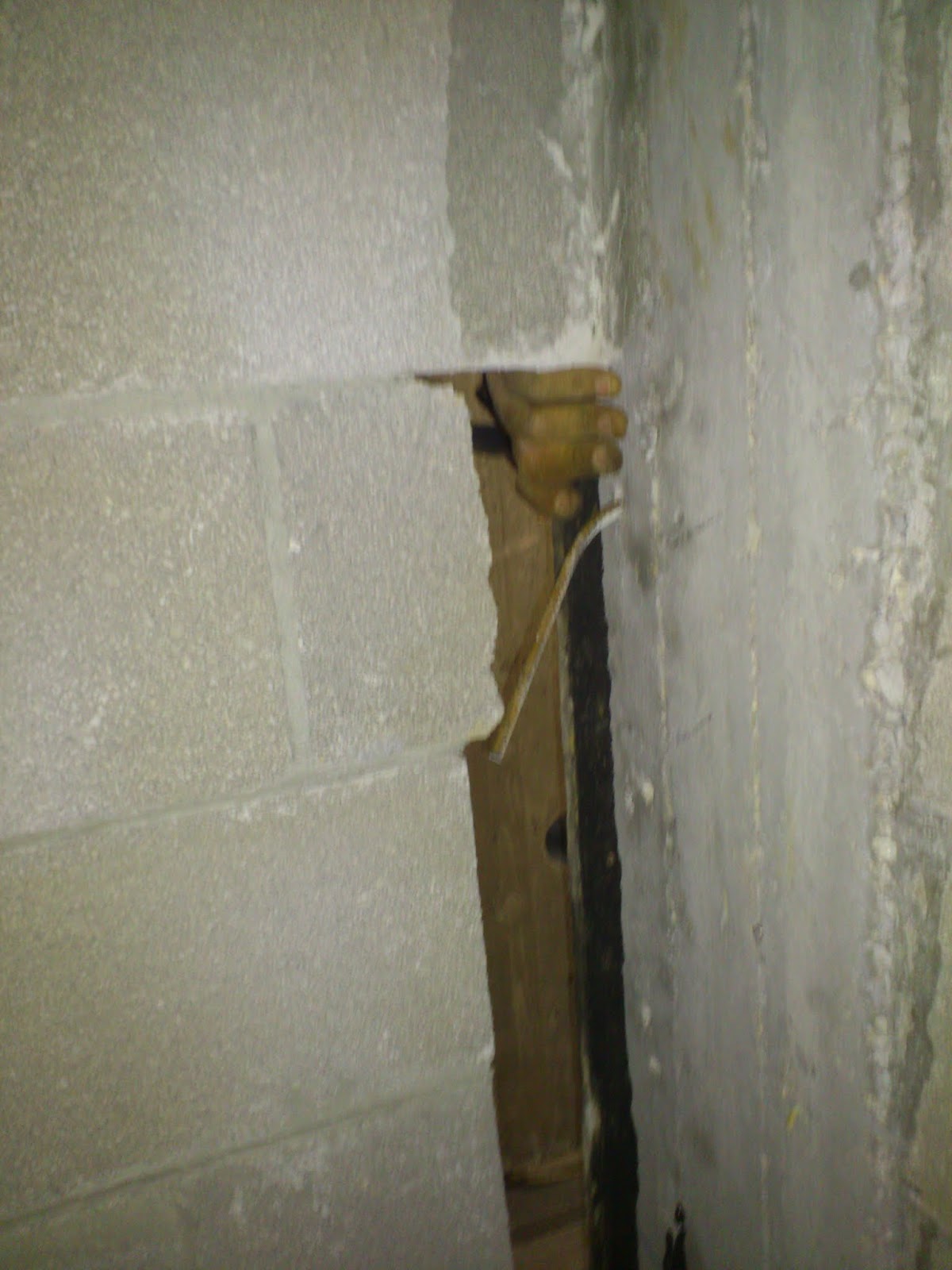

בכל מפגש של קיר פנימי עם עמוד בטון נוצר רווח לשטראבות ליציקת בטון בינהם למניעת סדקים

דין קיר חיצוני כקיר פנימי , אל תזלזלו בזה.

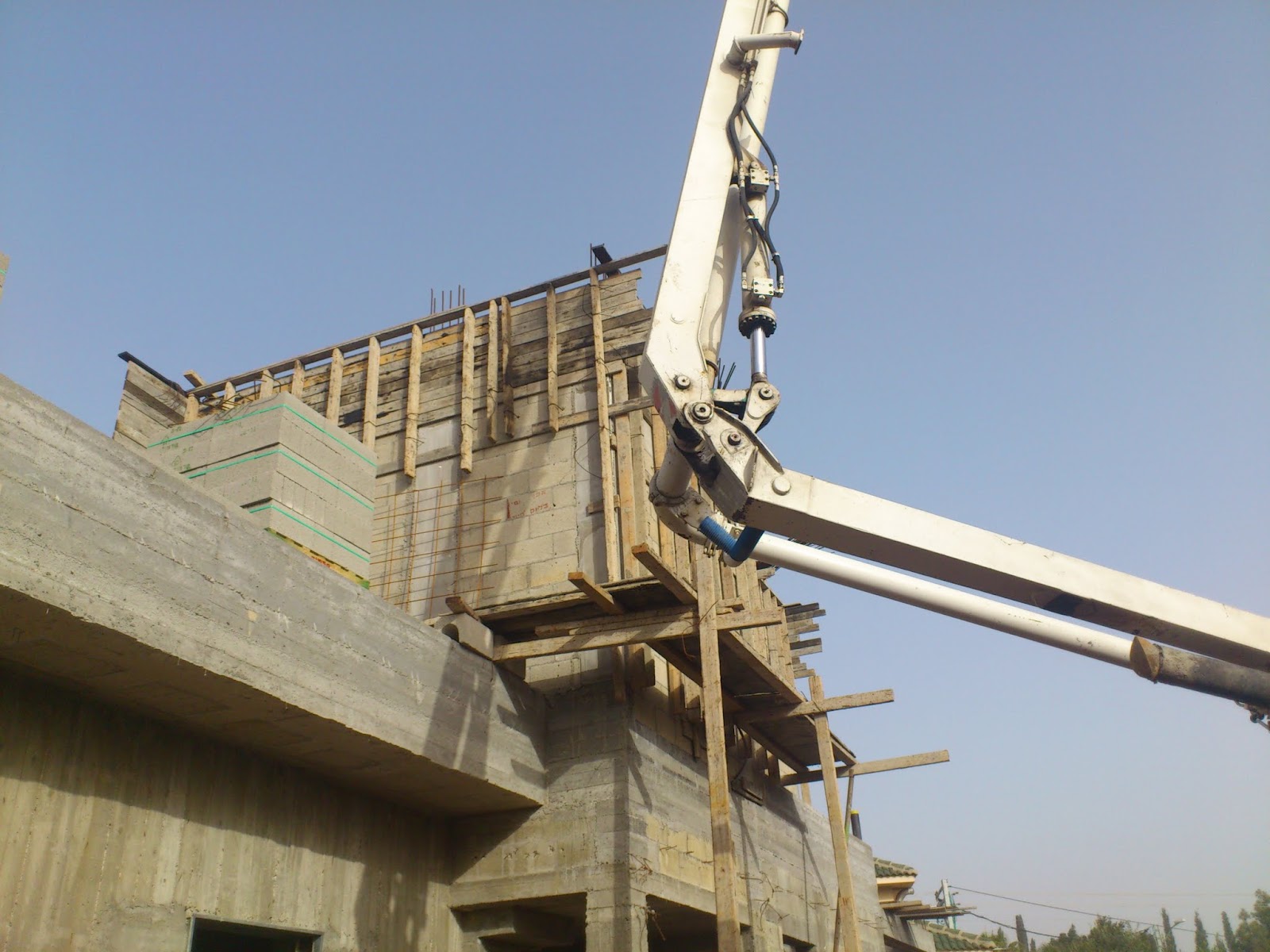

משאבת הבטון הגיעה

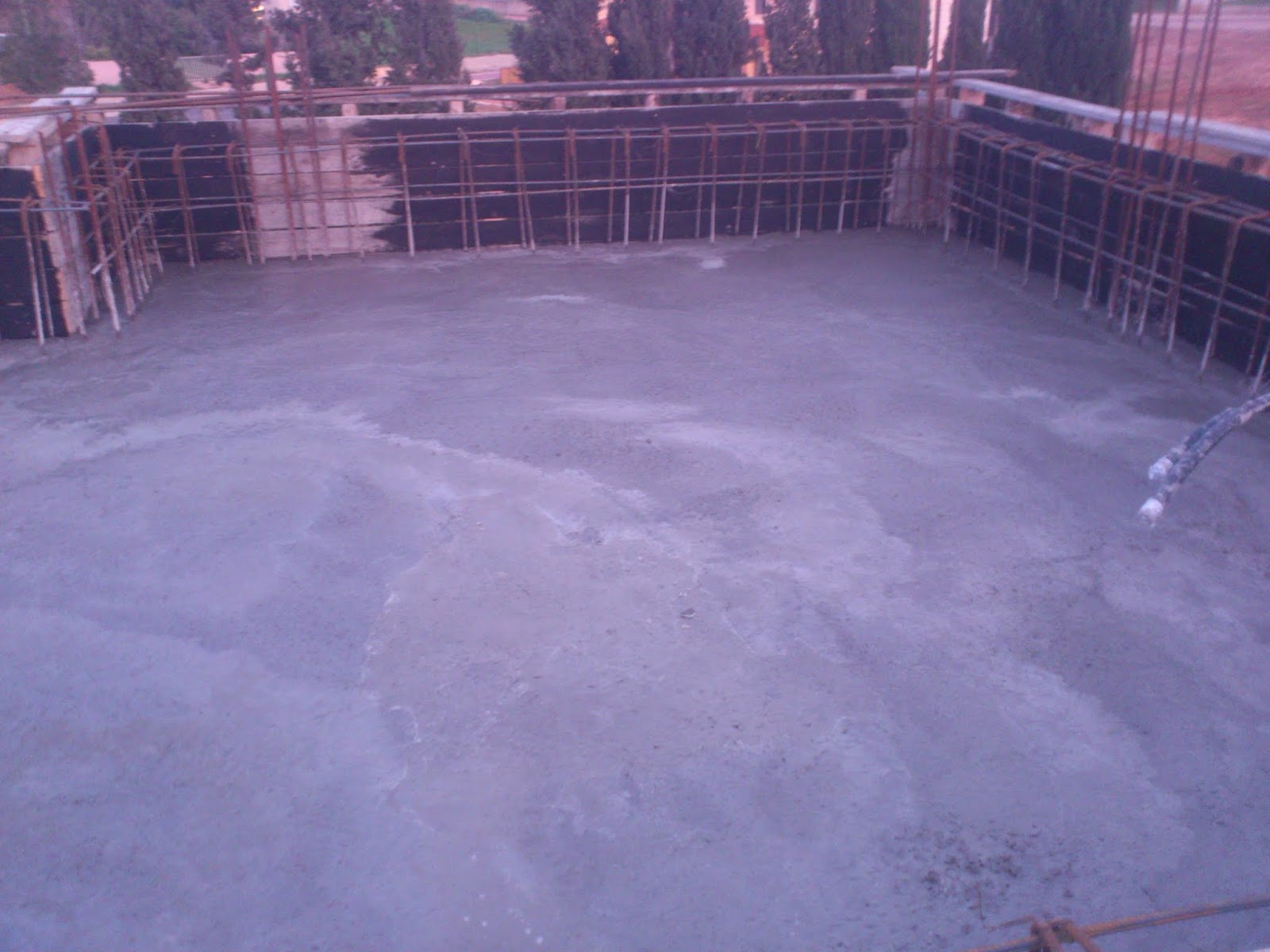

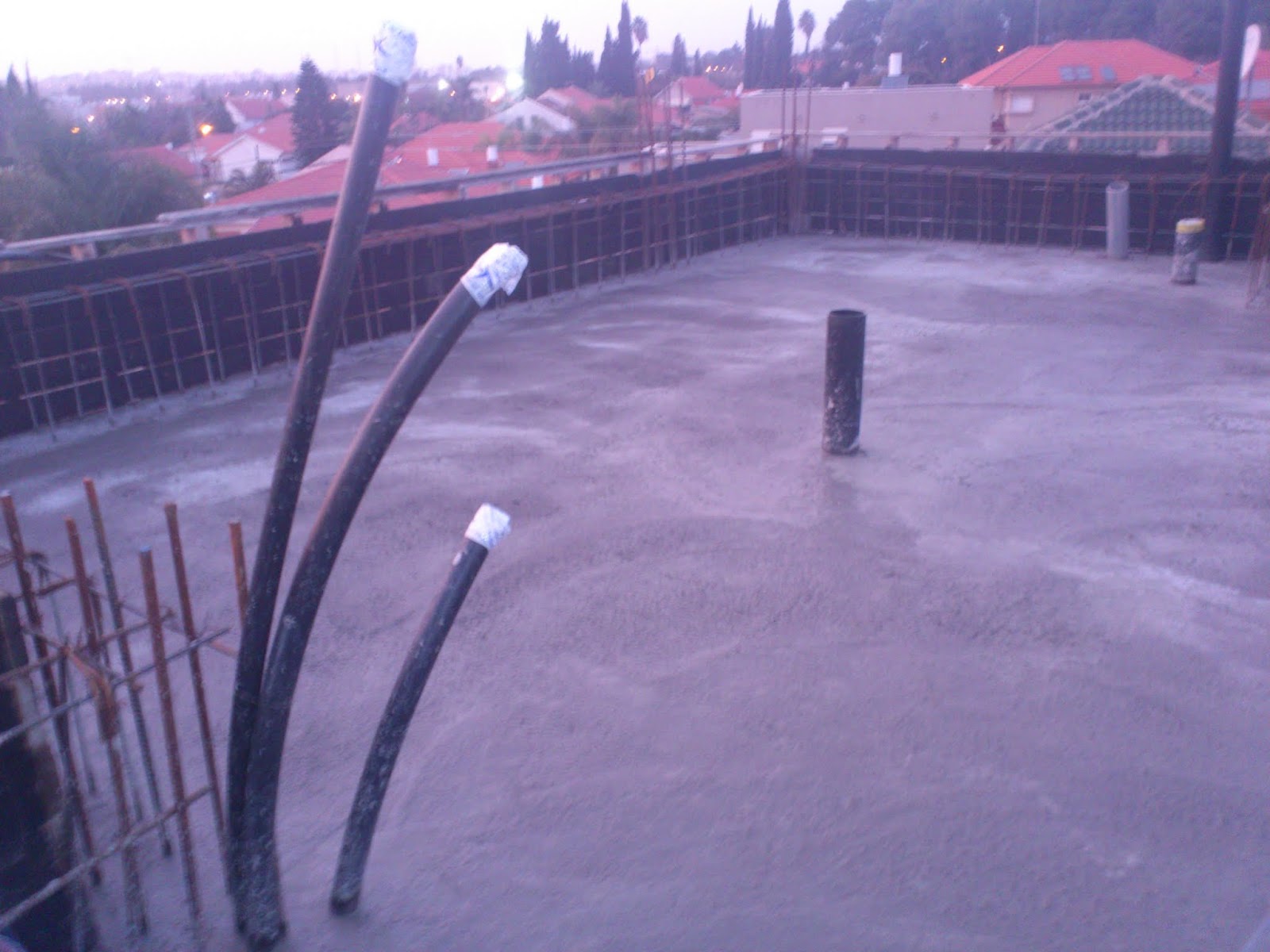

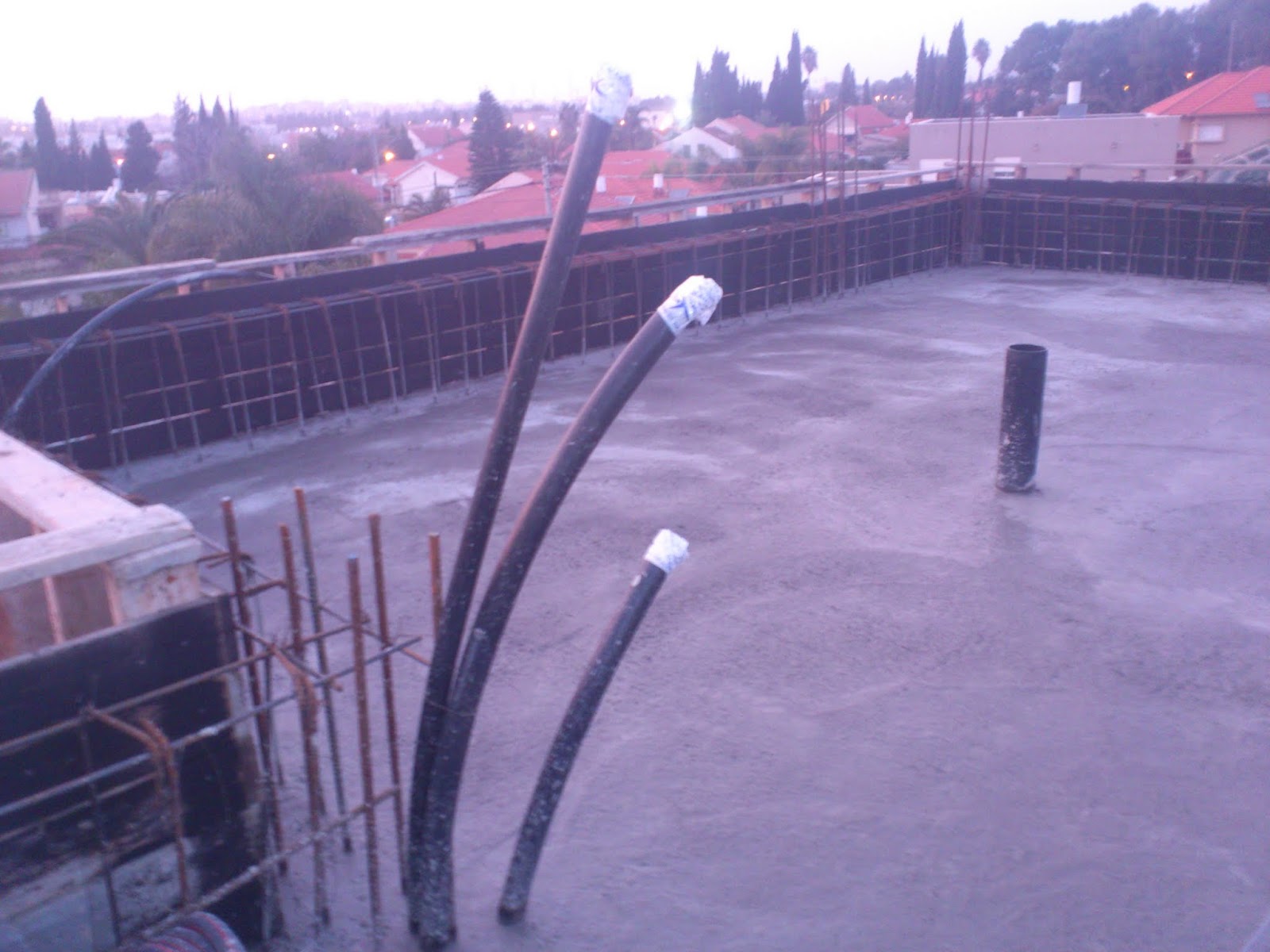

גג לאחר יציקה

זהו…
מחר אעדכן לגבי פיתוח חוץ ואינסטלציה…שיהיה לכולם המשך שבוע נעים!
