דיאגונל וטפסנות ממד ועמודים

בדיקת דיאגונל בשלד

טוב , אז לאחר שבוע יש לי ה מ ו ן עדכונים והסברים בשבילכם , צר לי על העיכוב בעדכון.
אז בשבוע שעבר הקבלן כמובן המשיך בשלבי בניית הבלוקים.
ביום שני הקבלן הצדיק שלי הגיע כהרגלו מוקדם בבוקר (6:30) ואני איתו! (קור כלבים…..)
אז שמים מעיל וצעיף ומתחילים לעבוד…
אז דבר ראשון הקבלן התחיל ביסודיות של שעה וחצי בערך לקחת מידות עבור דיאגונלים בכל הבית (הסבר בהמשך)

לאחר שסיימו התחילו עם בניית הבלוקים בכל הקירות של הבית.
ביום שלישי , יחד עם בניית הבלוקים התחילו להכין טפסנות לעמודי התמך , במקביל הגיע האינסטלטור המלאך שלנו שבמקרה הוא גם מקצוען של 35 שנה בתחום עם ה מ ו ן המלצות (פרטים שלו בסוף הבלוג) וגם מכר קרוב של המשפחה התחיל להכין את זוויות צינורות הניקוז (צמ”ג) והעמיד אותם ליד עמודי התמך.

ביום רביעי המשיכו להכין את טפסנות העמודים ובמקביל גם התחילו להכין את טפסנות הממ”ד , דרך אגב זהו השלב הכי קשה עבור הקבלנים.
על הדרך גם האדריכלית שלנו ביקרה בשטח ויחד עם הקבלן הסתנכרנו בנושאים שהקבלן העלה בפניה והכי חשוב שכולם הסתנכרנו על כל פרטי העבודה.
חלק מהסינכרון היה לבטל 2 חלונות מאחד מפאות הבית עקב קרבה לדרך מעבר והחלטנו לבטל אותם (וגם לחסוך ע”י החלטה זו עשירייה  😉 ).
טוב אז תתכוננו לפוסט עם המון תמונות והסברים אז בואו נצא לדרך….

חול , טיט וחצץ , חובה כדי לצאת לדרך 😉

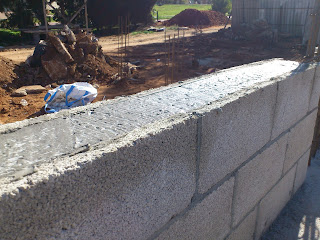

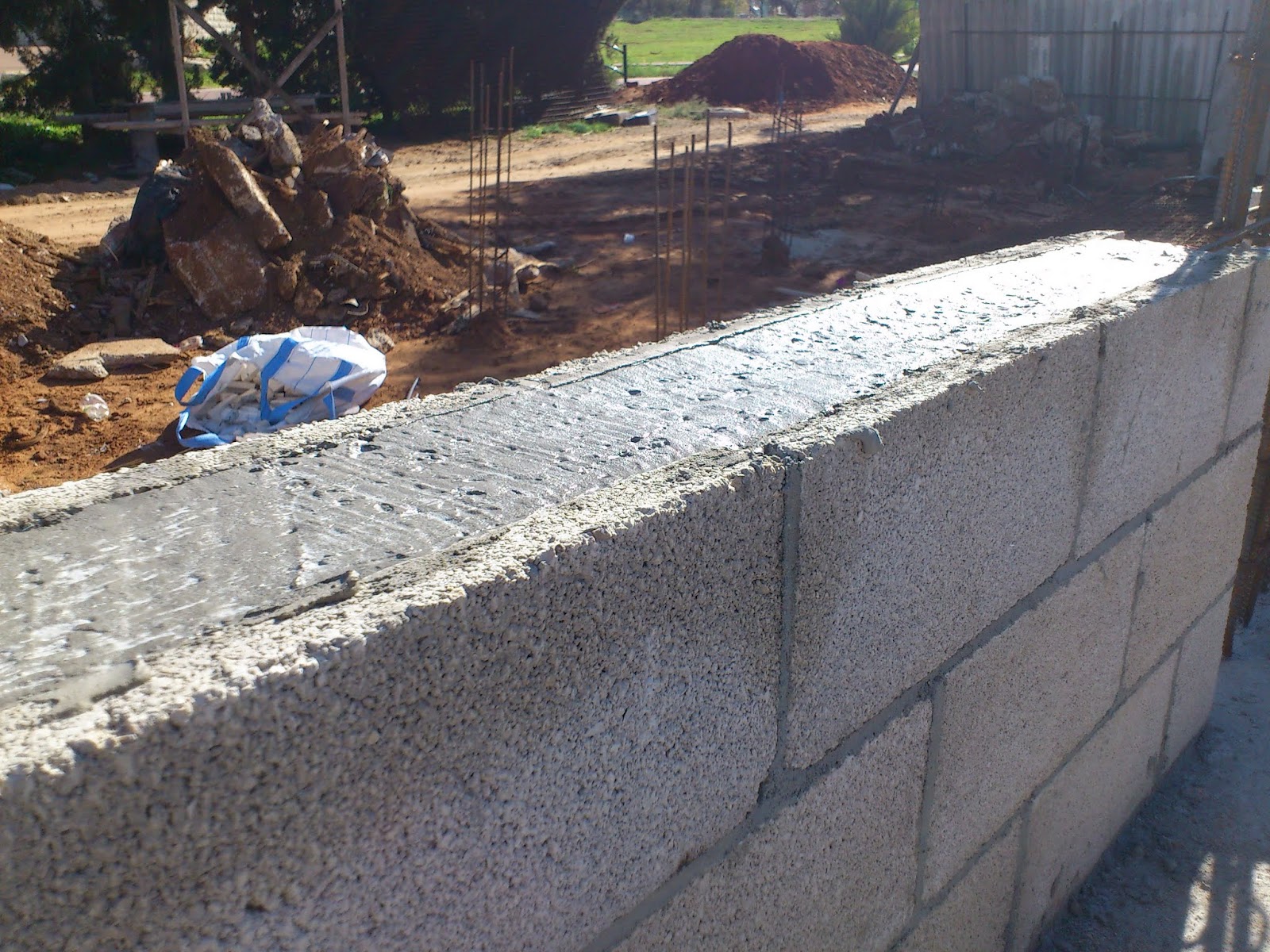

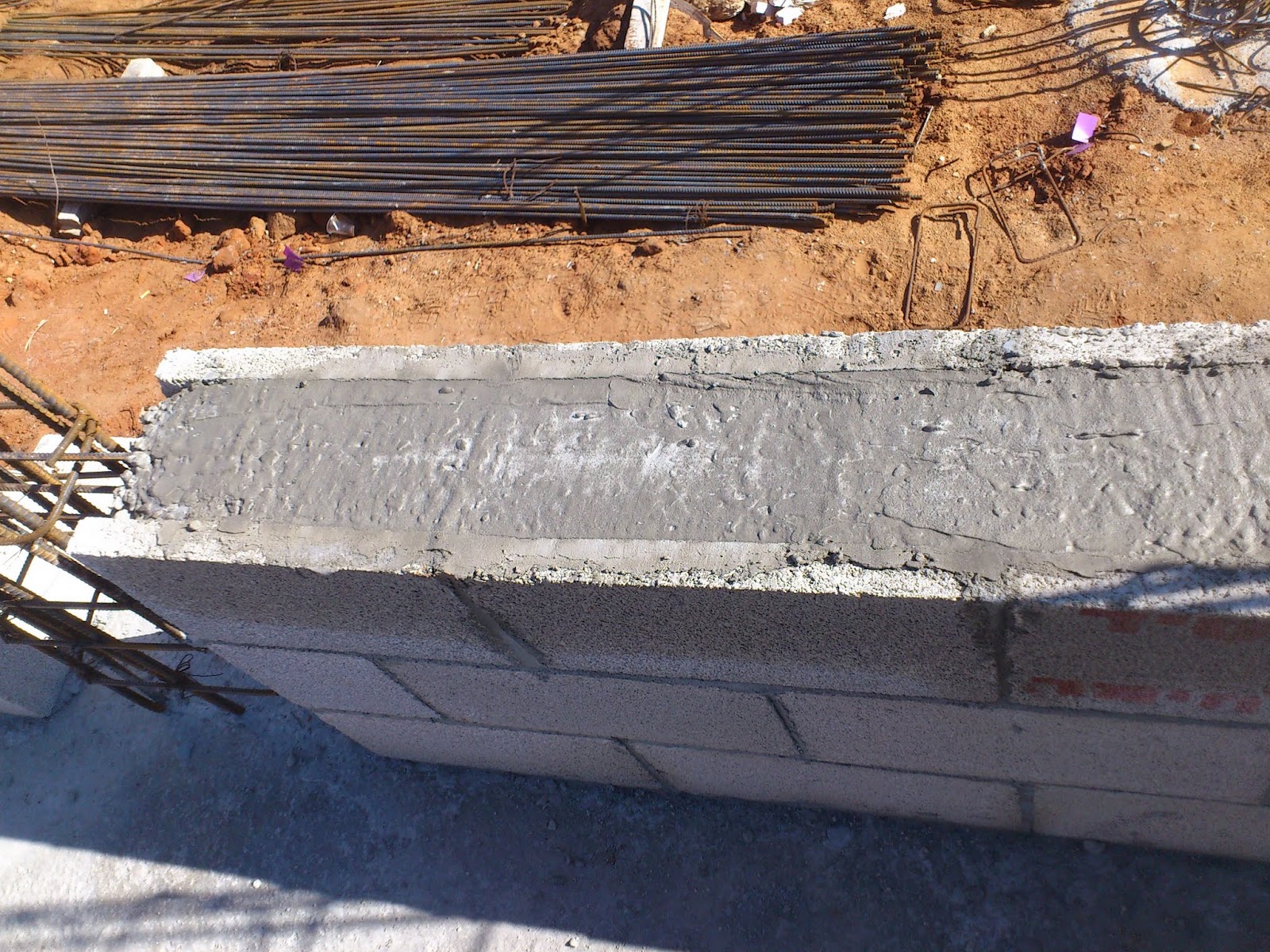

יציקת חגורה תחתונה מתחת לחלונות , חגורות אלו הם חובה בכל בית וזאת כדי למנוע סדקים בבית , דרך אגב חגורה גם חייבת להיות מעל כל חלון , את החגורות יוצקים בין עמוד תמך למשנהו. כל בית סובל מתנודות מה שנקרא בית “עובד” , התנודות נגרמות הן מהאדמה והן ממשקלו העצמי של הבית (עד שלבסוף הוא מתייצב) חוץ מזה יש גם את החורף והקיץ , שבחורף הוא מתכווץ ובקיץ מתרחב . לכן החגורת חשובות ואל תשכחו שהן מחוזקות בברזל ותפקידן לחגור את הבלוקים ולמנוע סדקים .
בגלל זה חשובה גם אופן בניית הבלוקים שהסברתי אחד מהפוסטים הקודמים , השיטה הטובה ביותר היום היא השיטה המשולבת , בניית כל הקירות כולל החגורת עם קוצים לתוך עמודי התמך ורק אז יציקת כל העמודים , כף הבלוקים מחוזקים בצורה הכי טובה אל עמודי התמך .

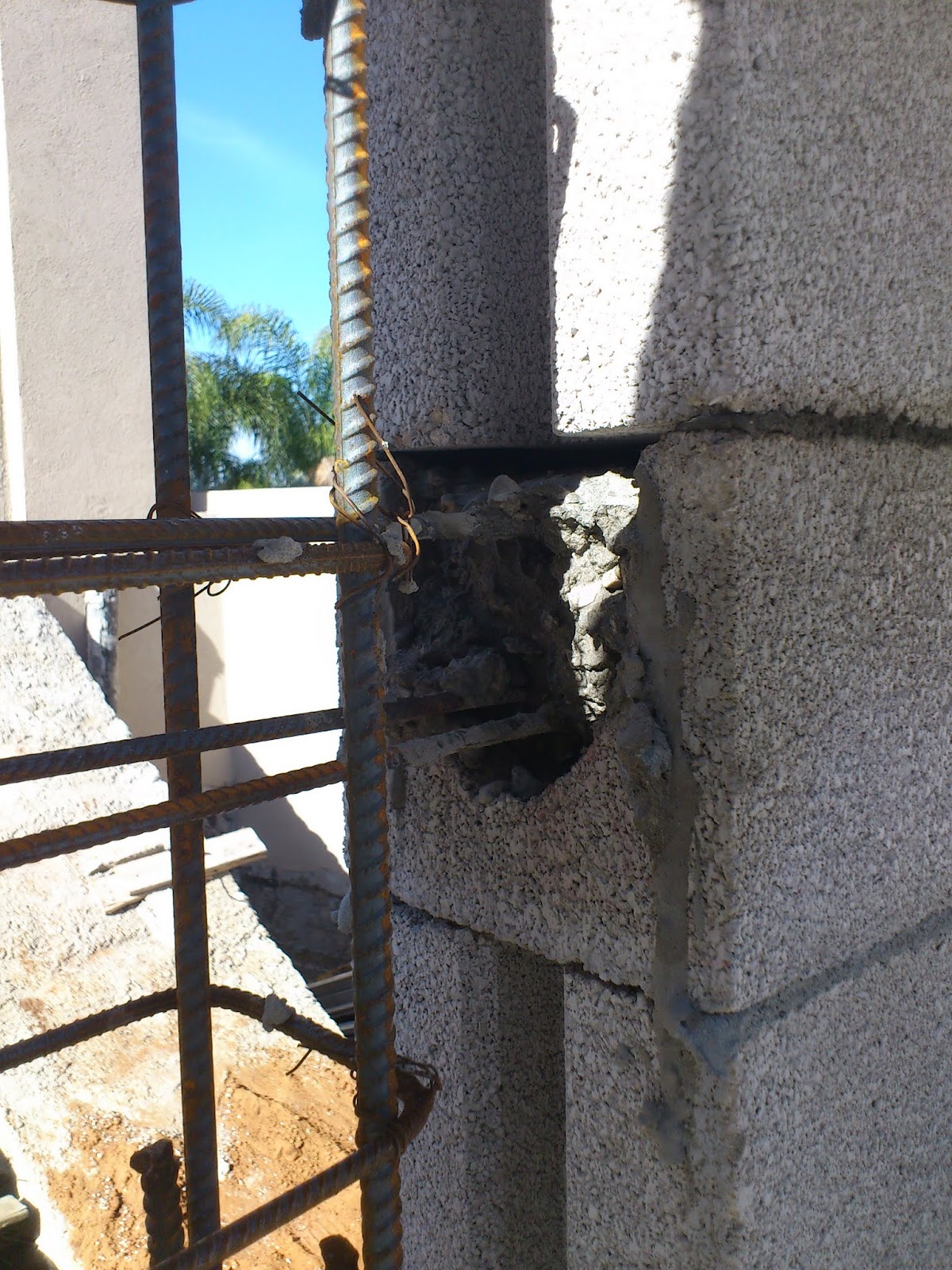

ביציקת העמודים הבטון “יחליק” אל תוך השקע בבלוק לחיזוק הבלוקים לעמודים

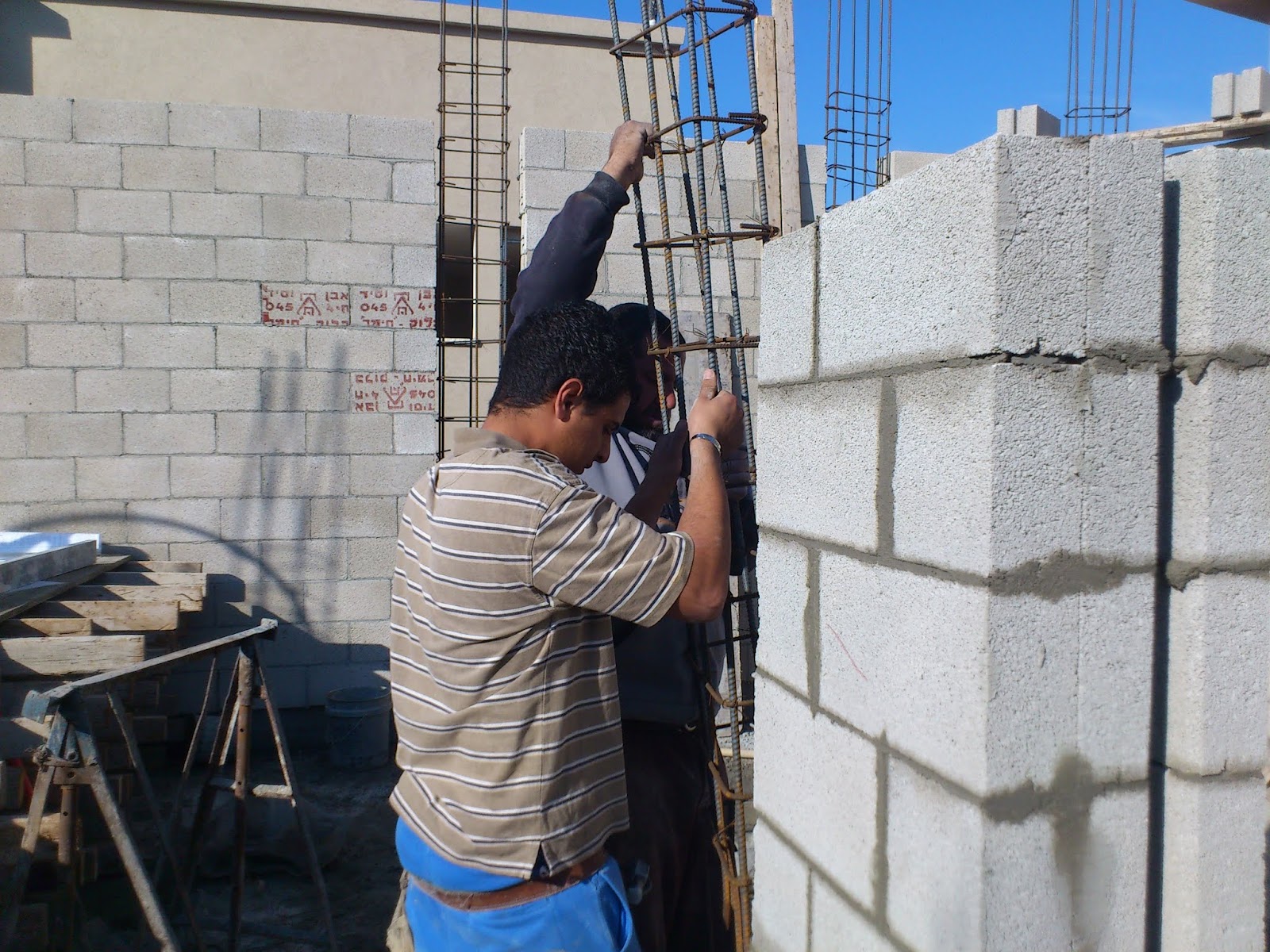

אלו הקוצים שנכנסים ועוברים בין חגורות הבטון דרך עמוד התמך כחלק מההכנות ליציקת העמודים העתידית

משאירים מרווח של 5 ס”מ בבלוקי ה-U לאחר יציקתם כדי שביציקת העמודים הבטון יחליק גם למרווח הזה לחיזוק נוסף

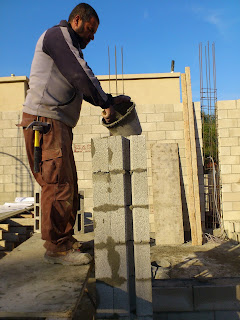

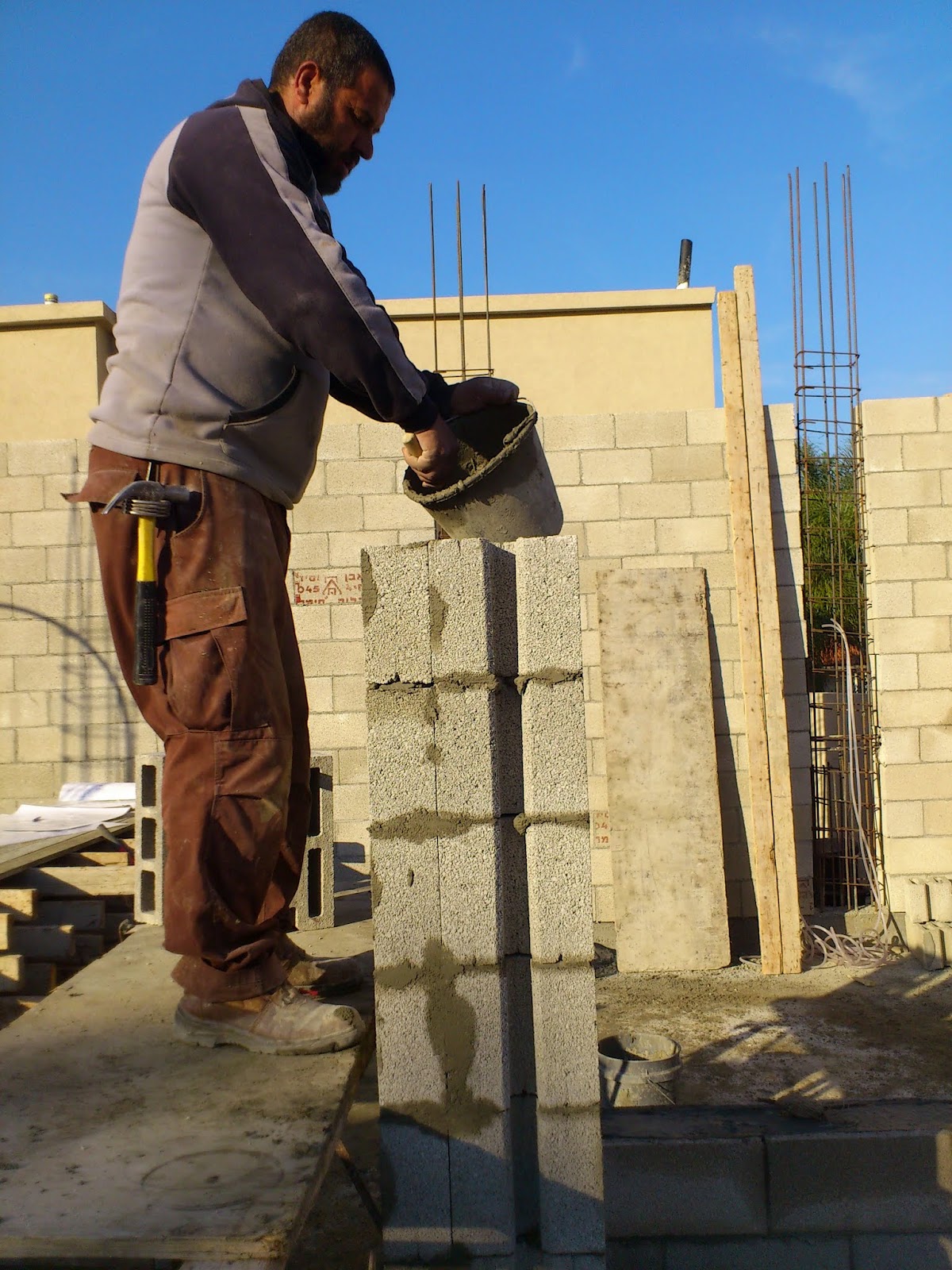

בלוק חצי להשלמה בפינות העמודים במידה וצריך להכניס בלוק לא שלם

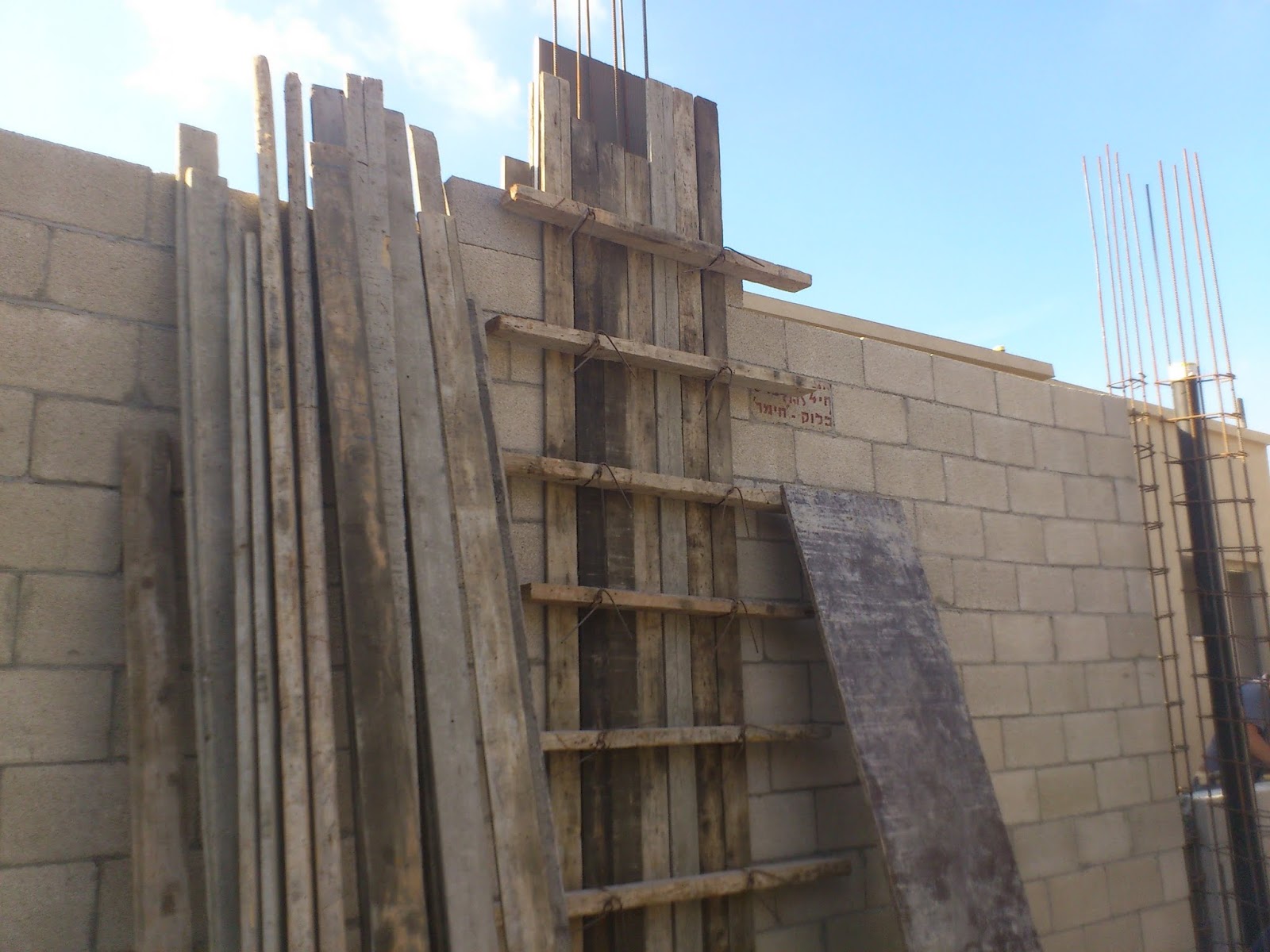

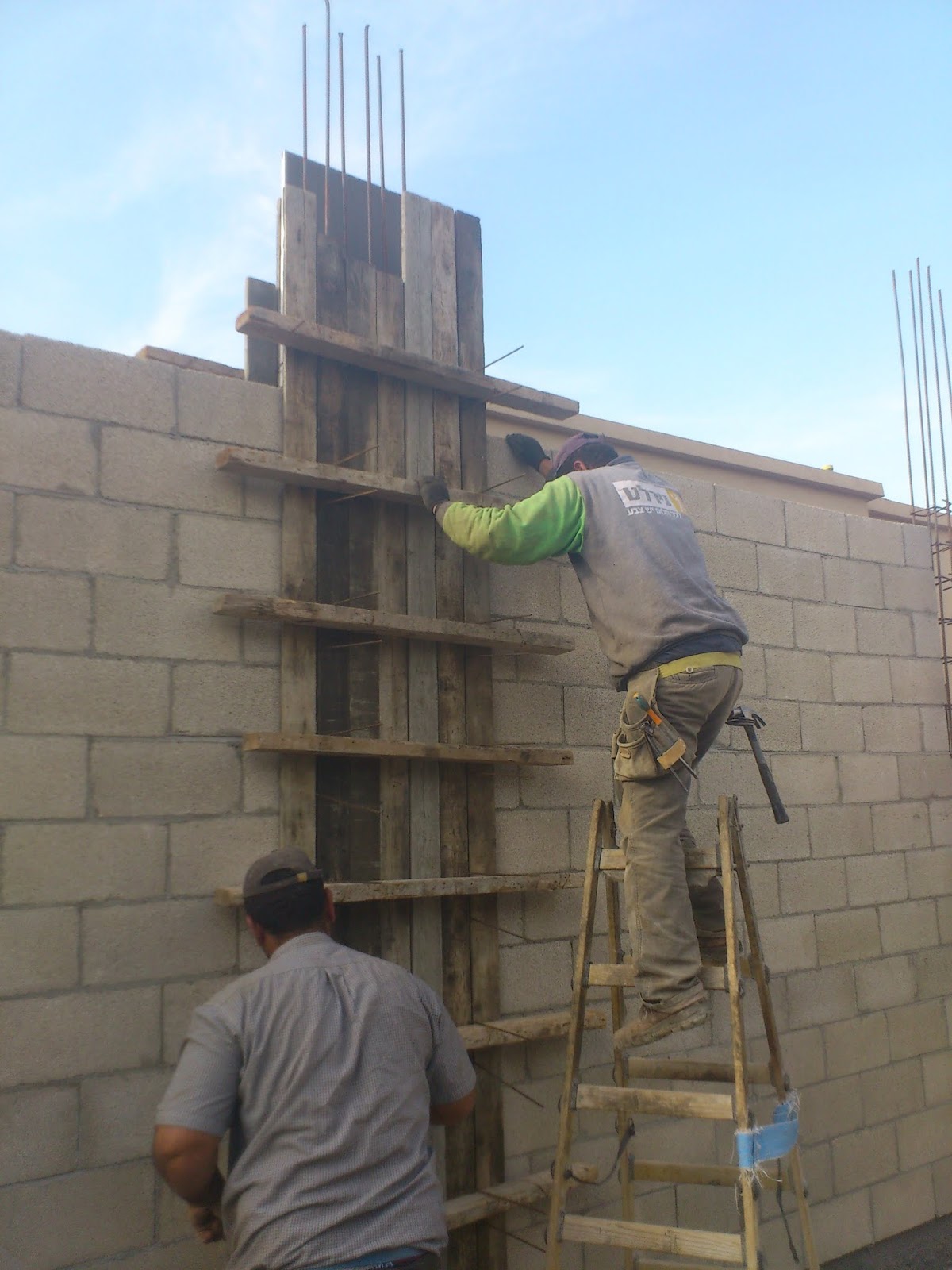

הפועלים מתחילים להכין טפסנות עמודי תמך

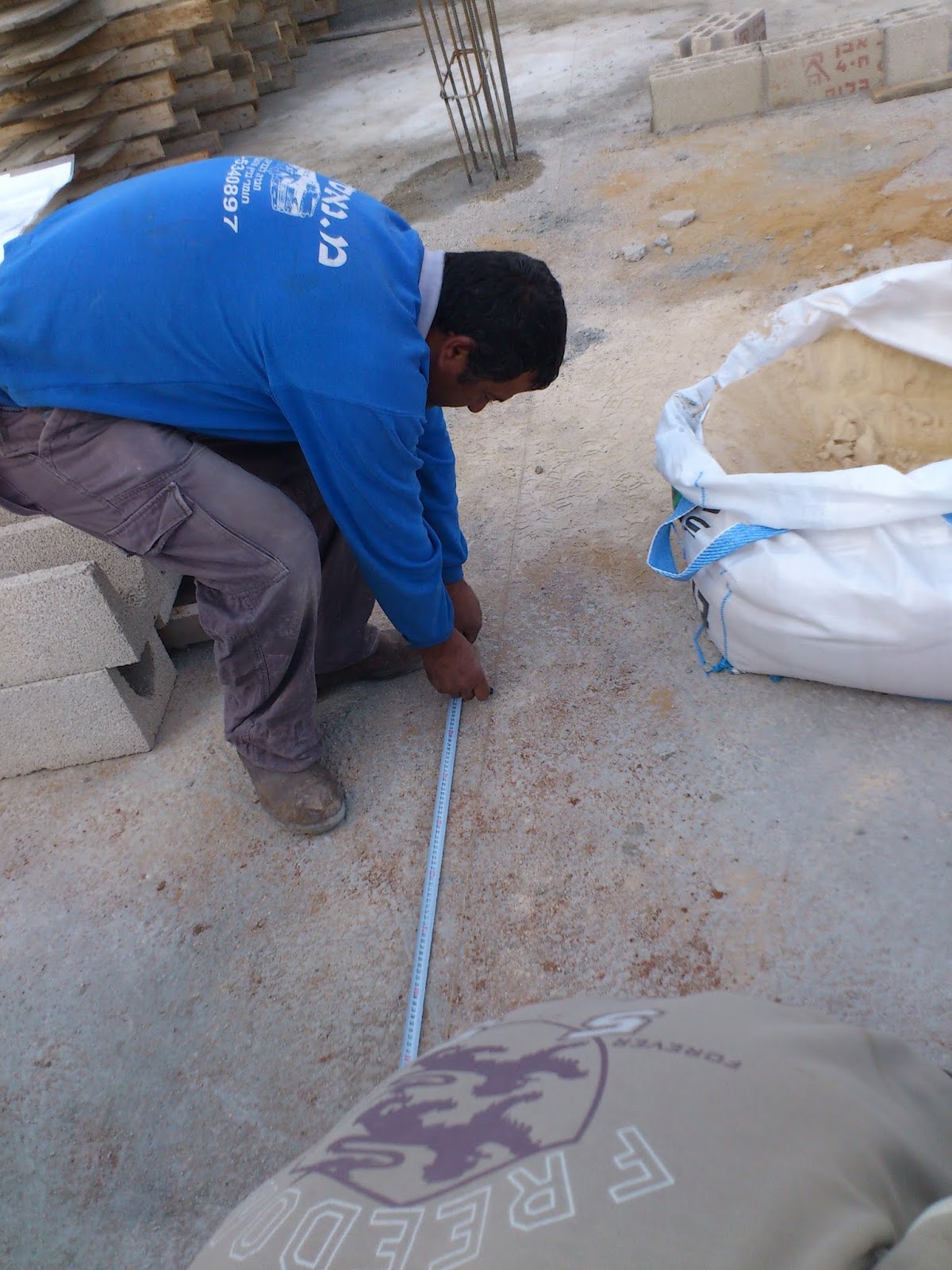

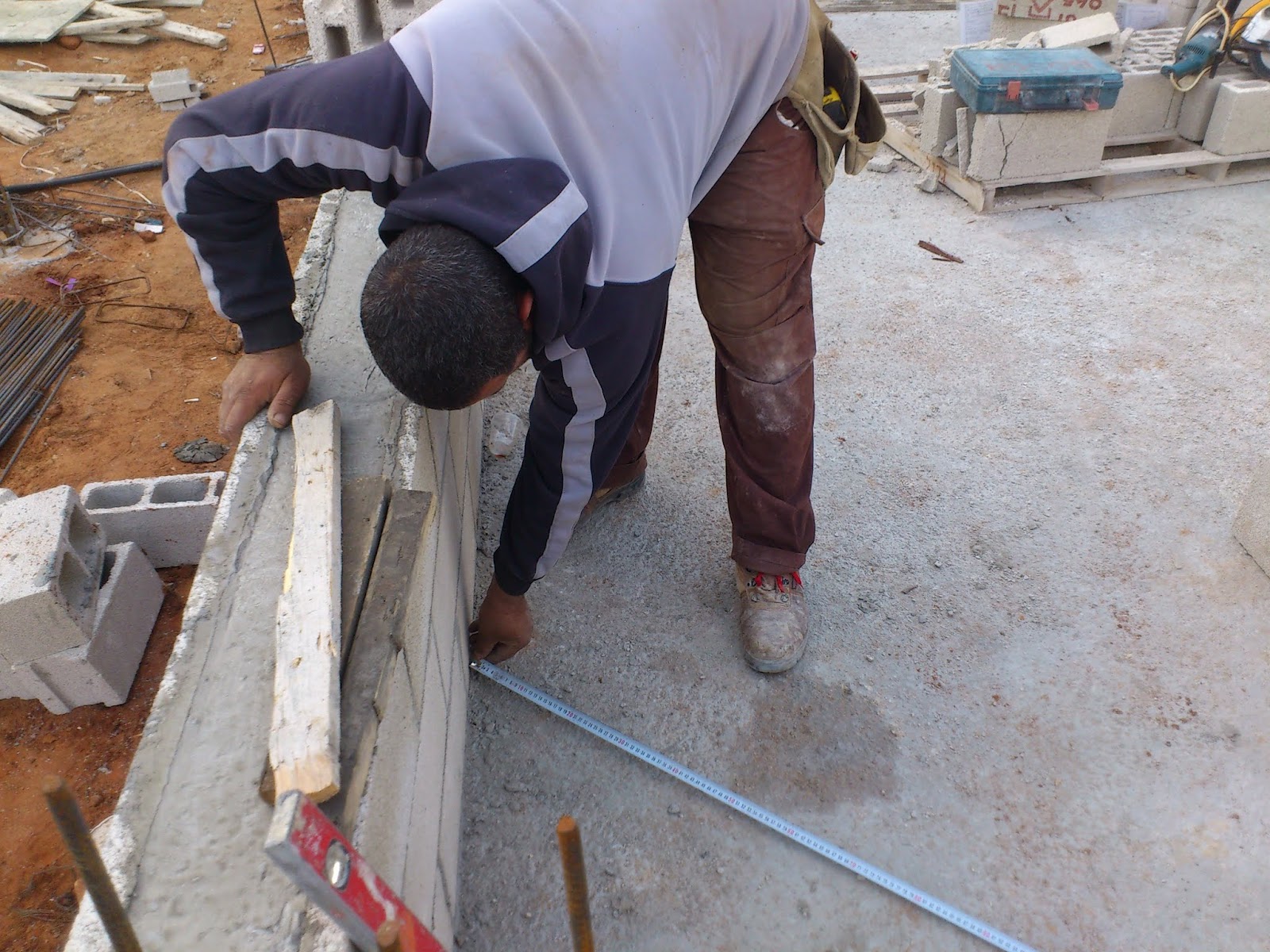

כפי שכתבתי בתחילת הפוסט , הקבלן הגיע נוקדם והתחיל לבצע מדידות עבוד דיאגונלים בכל הבית.
מדידות אלו הם נושא מאוד קריטי להמשך מכיוון שזה אומר אם קירות הבית שלכם יהיו ישרים או עקומים , מה שאמור להשפיע באופן ישיר על איכות עבודתם של הטייח והרצף ובכלל לכל בעלי המקצוע שתביאו בהמשך.
חלק מהקבלנים מודדים רק חלק קטן מהקיר ואז ישר מתחילים לבנות , טעות!!!
יכול להיות שהקיר הספציפי שהם בונים אכן יהיה ישר אך מה עם הקירות הרחוקים מהקיר הנ”ל ? ס”מ אחד בהתחלה שווים לכמה בסוף הבית , אני ראיתי דוגמא חיה בבית לידי שבנו שיש הפרש של 10 ס”מ בקיר יחסית קטן ! לא צריך לומר לכם על גודל הפחת של הריצוף שלהם ואיכות הטיח שלהם , פשוט פשע מה שעשו להם בבית. לכן , תקפידו טוב טוב על ביצוע מדידות אלו.
אז מה זה בעצם דיאגונל ?

משפט פיתגורס מכירים ? אם לא , גשו לספרים הישנים שלכם ותרעננו את זיכרונכם.
בכל משולש ישר זווית היתר של המשולש שווה לשורש של סכום הריבועים של כל אחד מהצלעות.
a2 + b2 = c2 , כלומר נניח שהקבלן מעוניין למדוד קיר באורך של 4 מטר ולצידו יש קיר באורך של 3 מטר אז הוא יכול לדעת בוודאות כמה אמור להיות היתר שלו כלומר האלכסון.
4 בריבוע + 3 בריבוע = יתר
16+9 = 25
היתר שווה לשורש של 25 שזה 5 מטר.
פשוט וקל ובביצוע נכון ואחראי מצד הקבלן הבית שלכם יהיה ישר לעילא ולעילא

מר פיתגורס…

הא , כן , כבר חלק מטפסנות העמודים מוכנה…

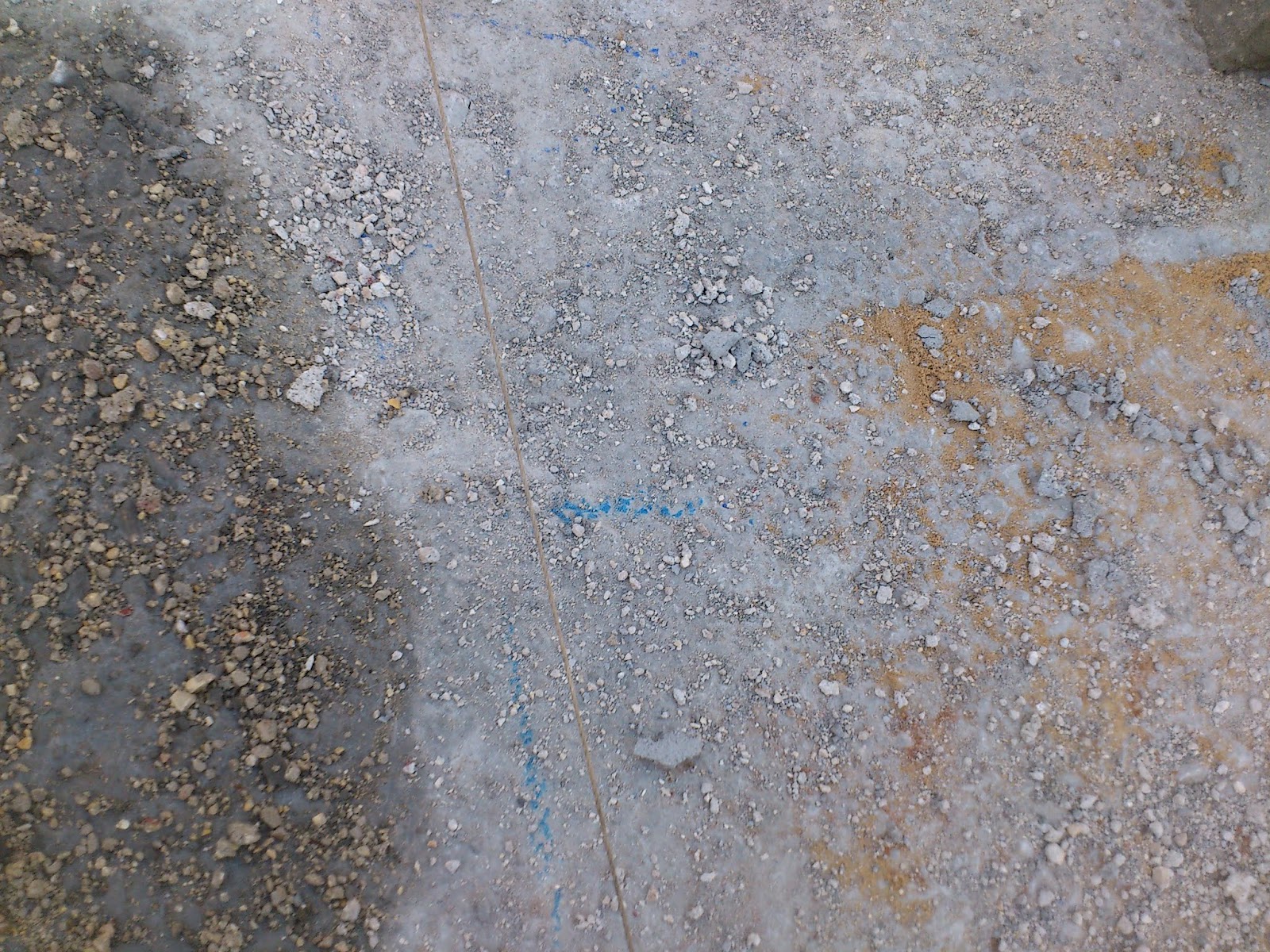

סימון בגיר כחול את הסימונים לקראת קיבוע העצים

סימון בגיר לקו התחלה

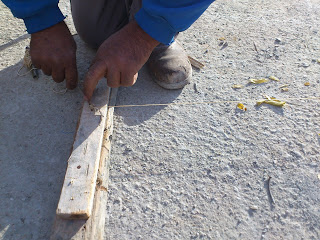

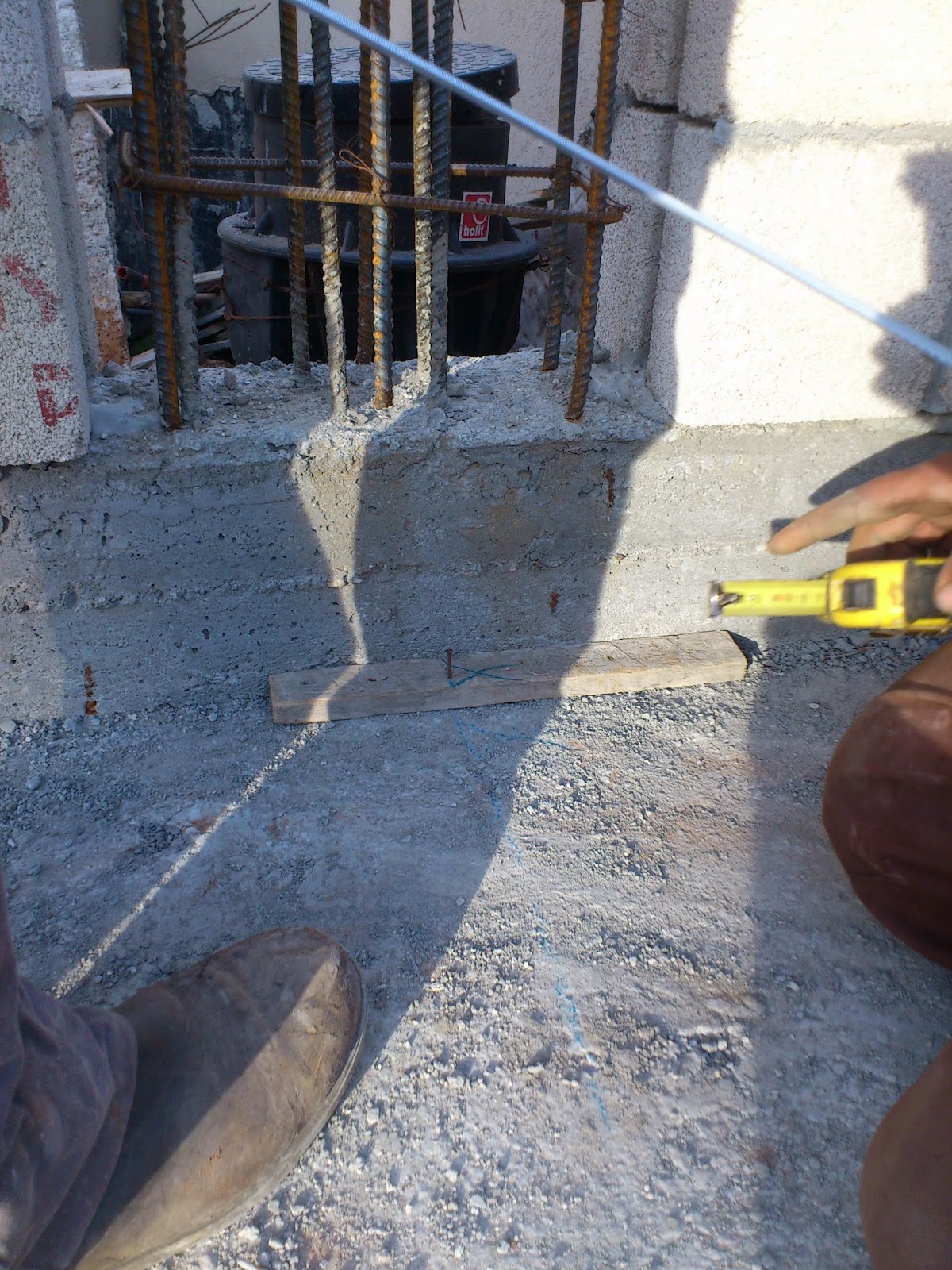

הכל מקום שנלקחת מדידה מקבעים קרש לריצפת הבטון עם מסמר מתחילת קו הבנייה למתיחת חוט עבור הדיאגונל ליישור כל שורות הבלוקים הכין שצריך.

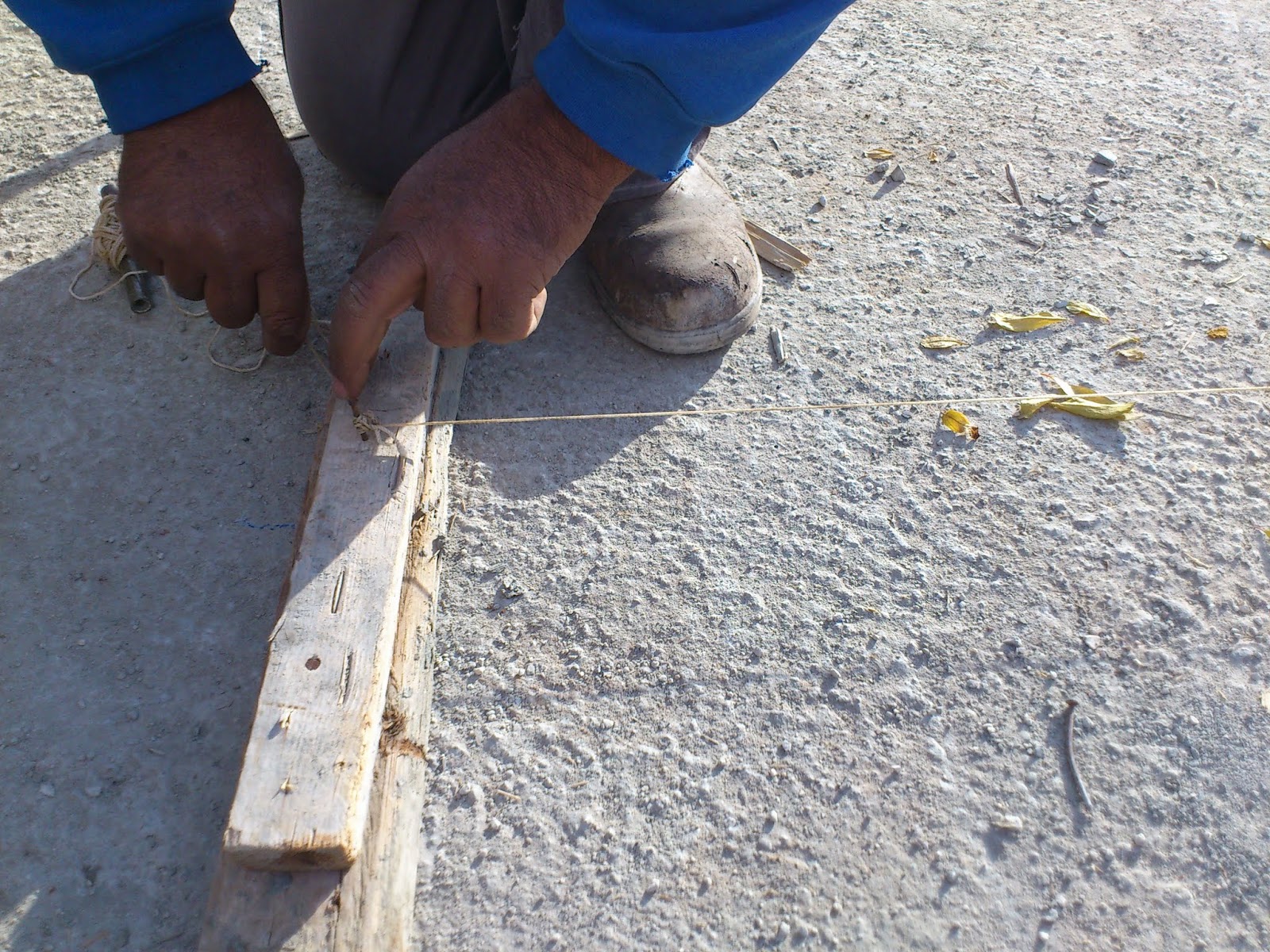

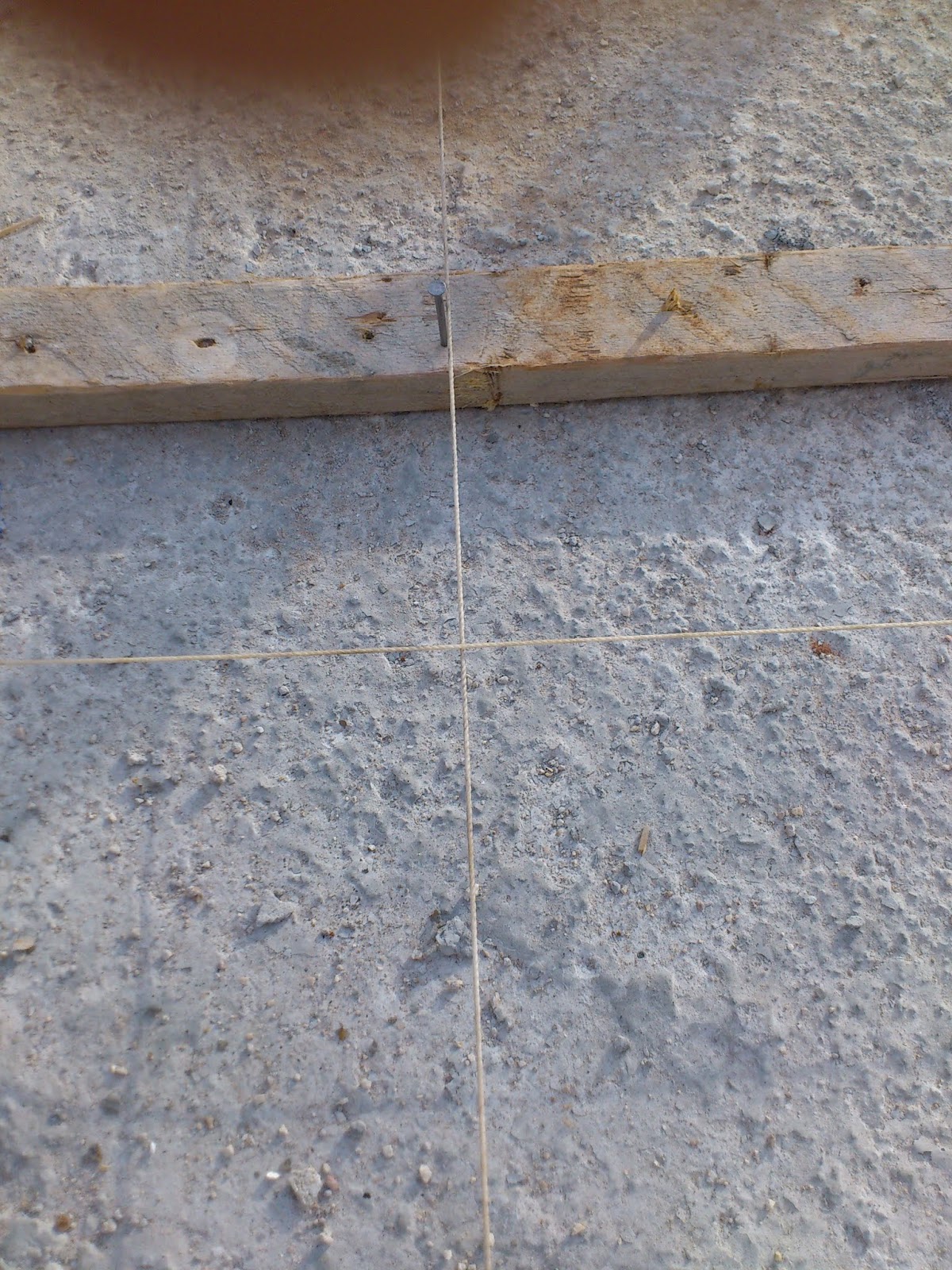

את החוטים תופסים על מסמר מעל העץ שקיבענו

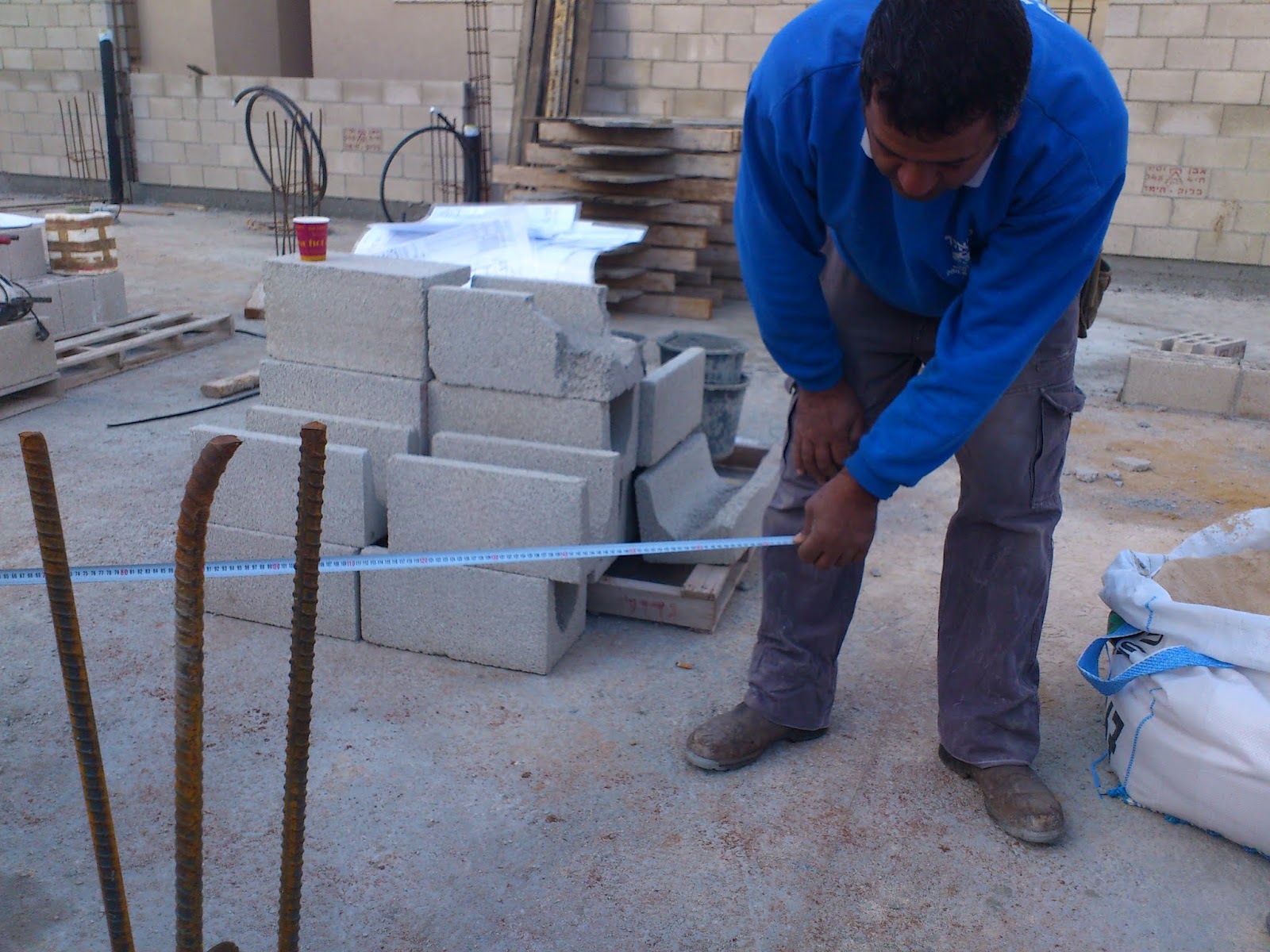

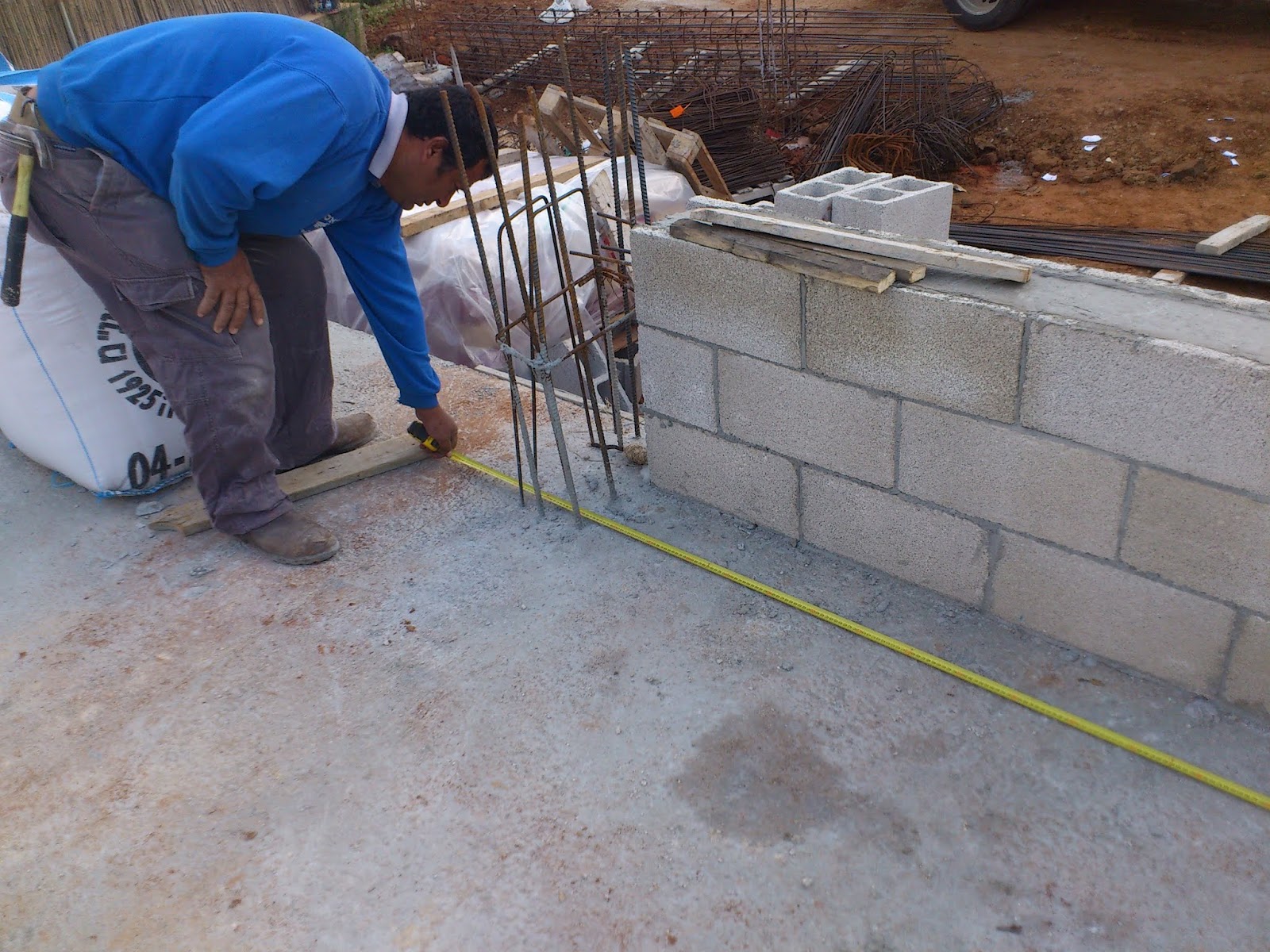

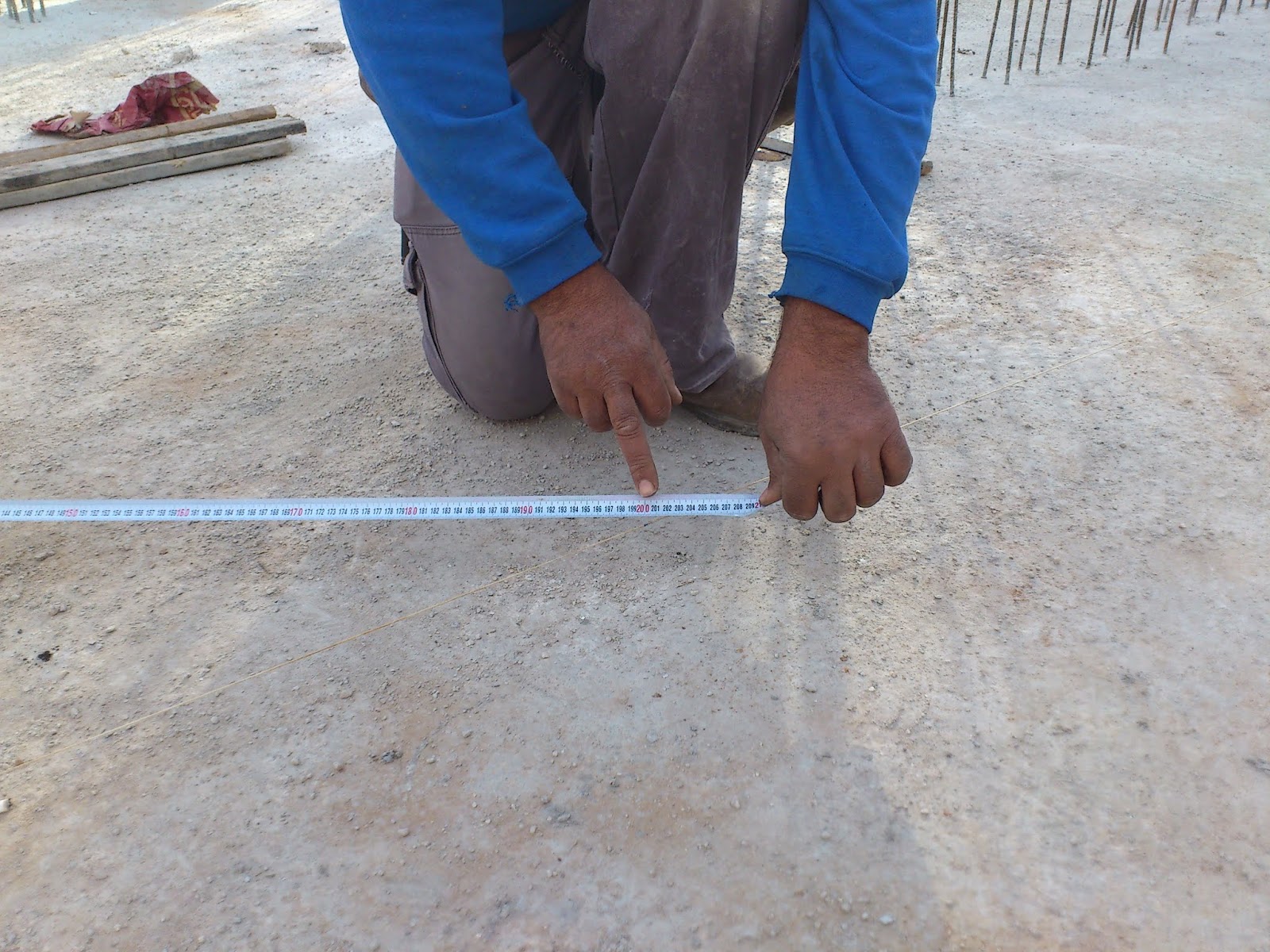

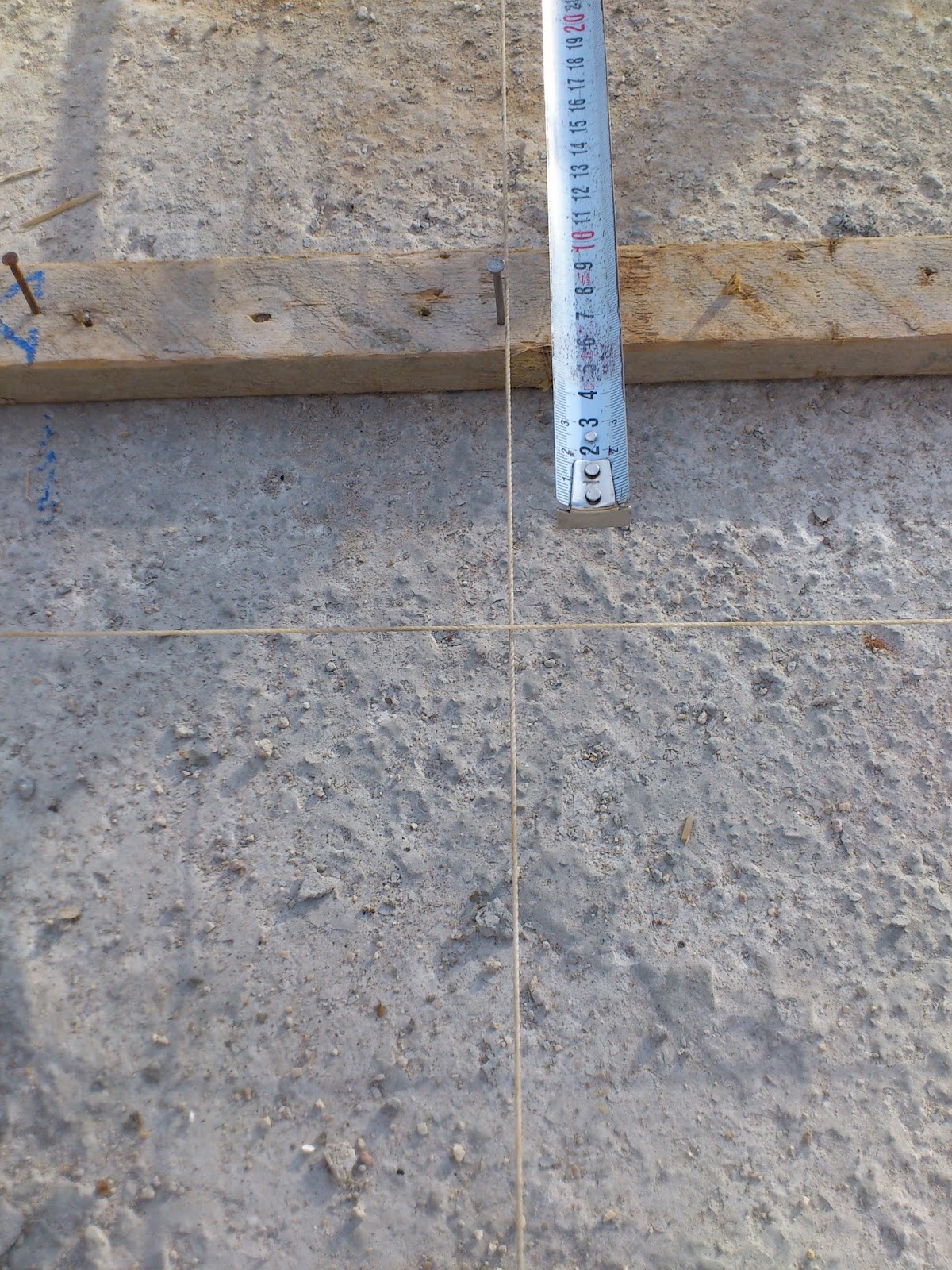

מודדים שוב עד החוט כדי לוודא דיוק מירבי

על המילימטר…. הרצף והטייחים שלי יחגגו בבית הזה 😉

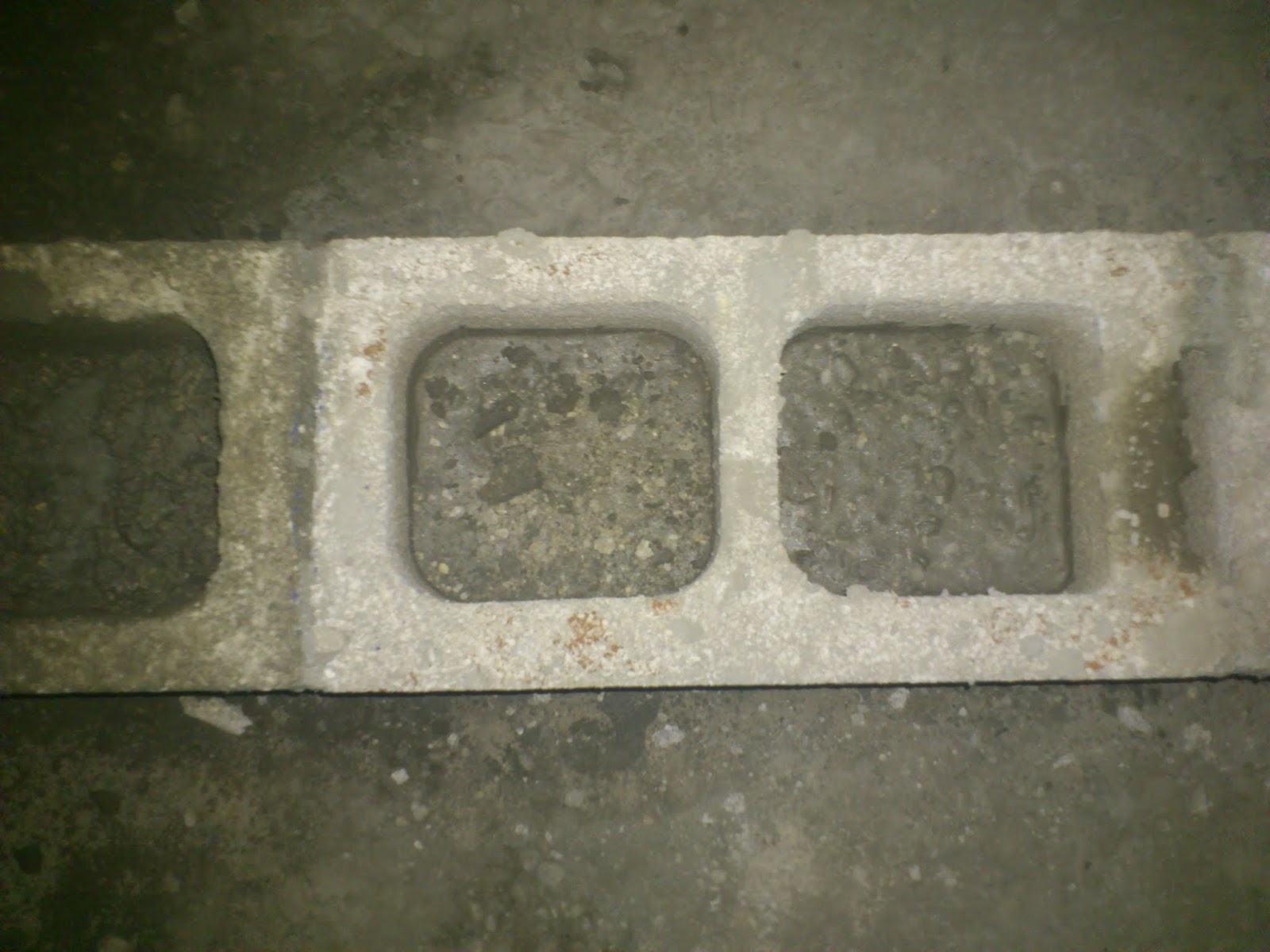

זה מפתח הפאטיו שלי , כאן תהיה דלת זכוכית בעתיד , בכל מפתח בבית שיוצר החוצה מניחים שורת בלוקים 2 חורים עפ”י גודל המפתח וממלאים אותם בטון , זאת כדי למנוע חילחול מים לפנים הבית , מסביב לפאטיו יהיו 2 שורות בלוקים כאלו ממולאים בטון ( נשמע כמו תבשיל לשבת … 😉 ) בלוק ממולא…

2 שורות בלוקים 2 חורים + בטון למניעת חילול מים מהפאטיו לפנים הבית.

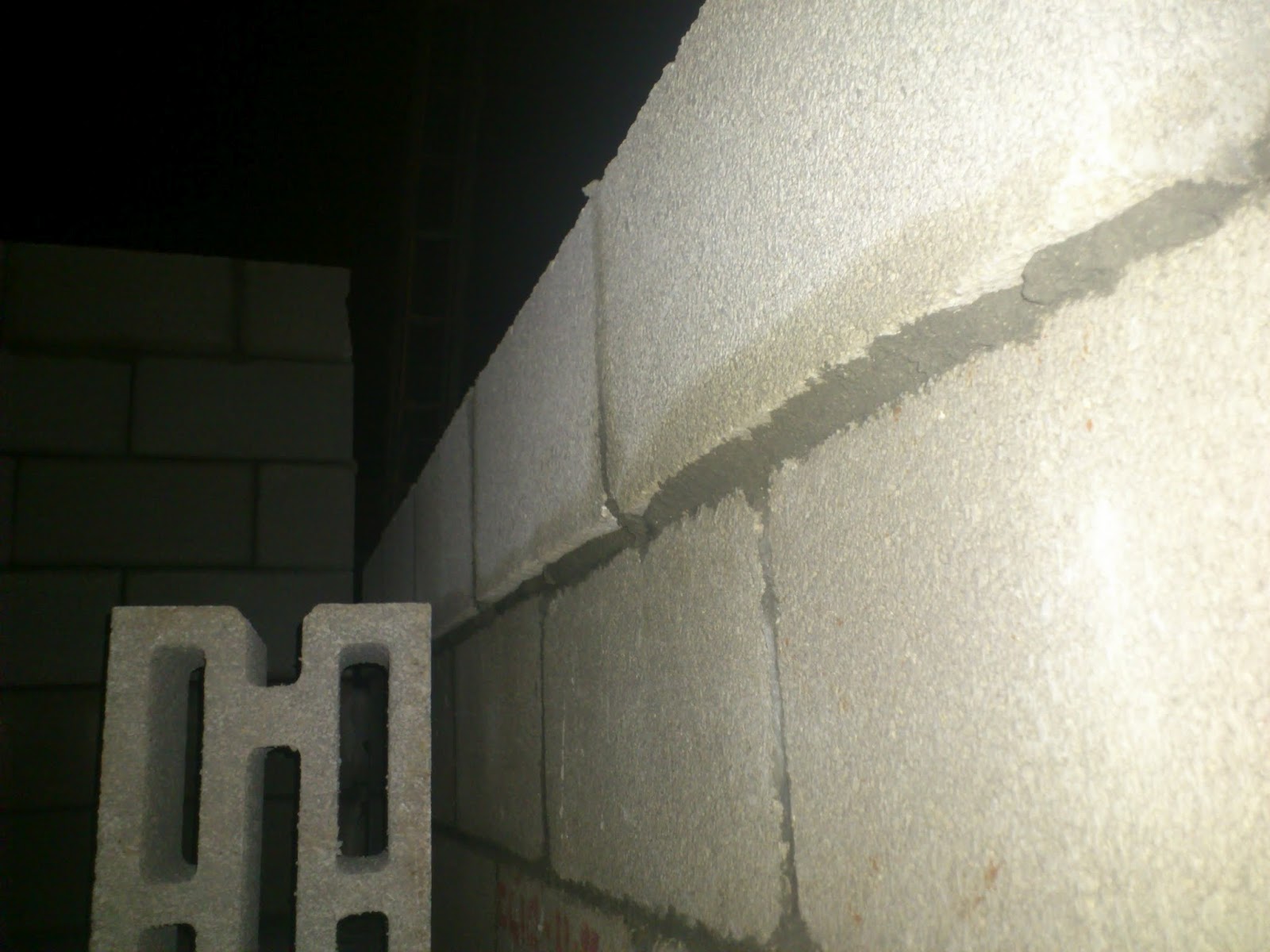

מעל 2 שורות בלוקי 2 החורים מתחילים לבנות בבלוקים 22 ס”מ (בלוק 2 החורים הוא 20 ס”מ ) , מה שאתם רואים זהו הרווח שנוצר בין הבלוקים, בטח אתם שואלים למה הרווח הזה ?

זה עבור היריעות הביטומניות שיבואו בעתיד לאיטום הפאטיו.

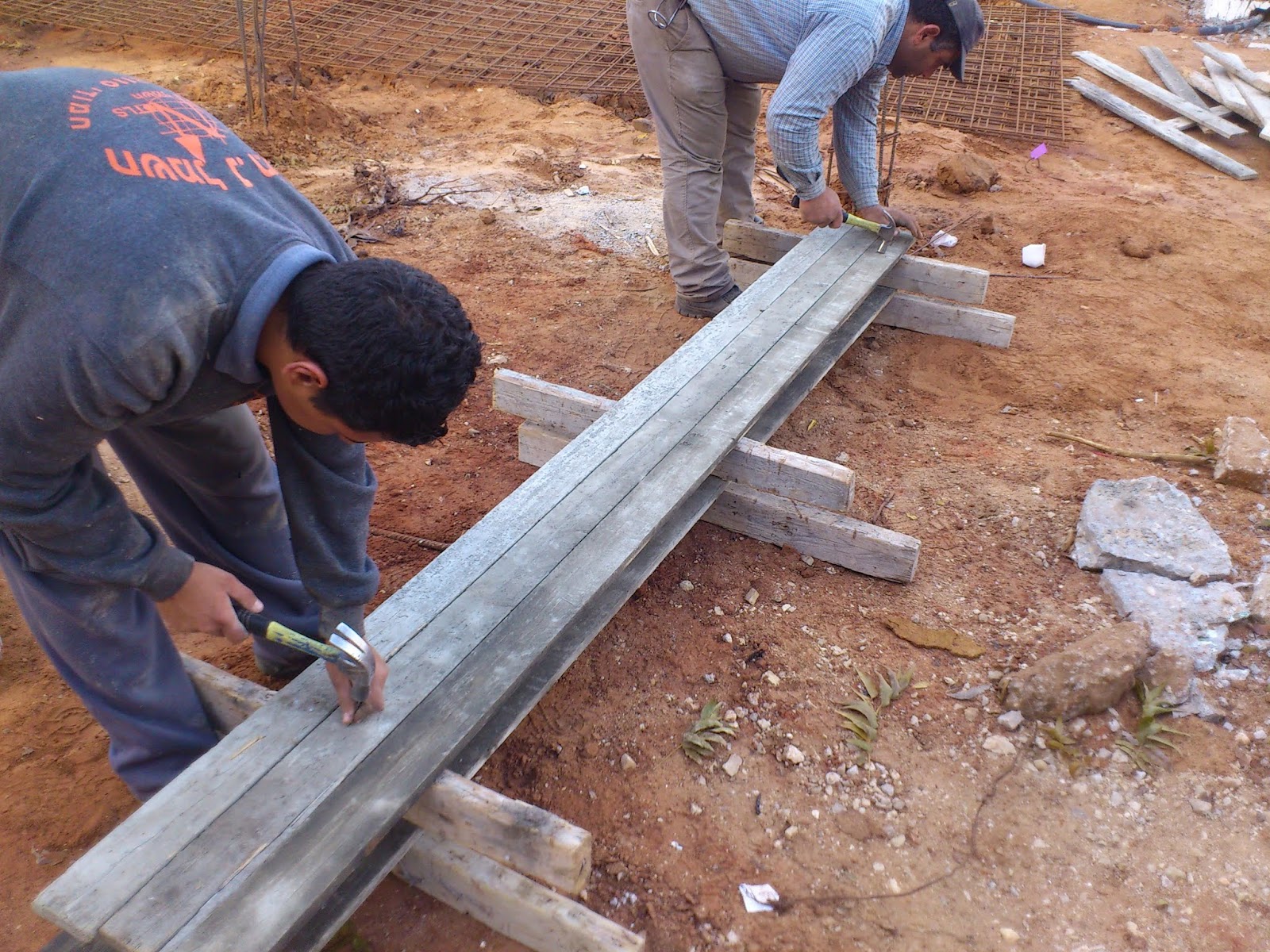

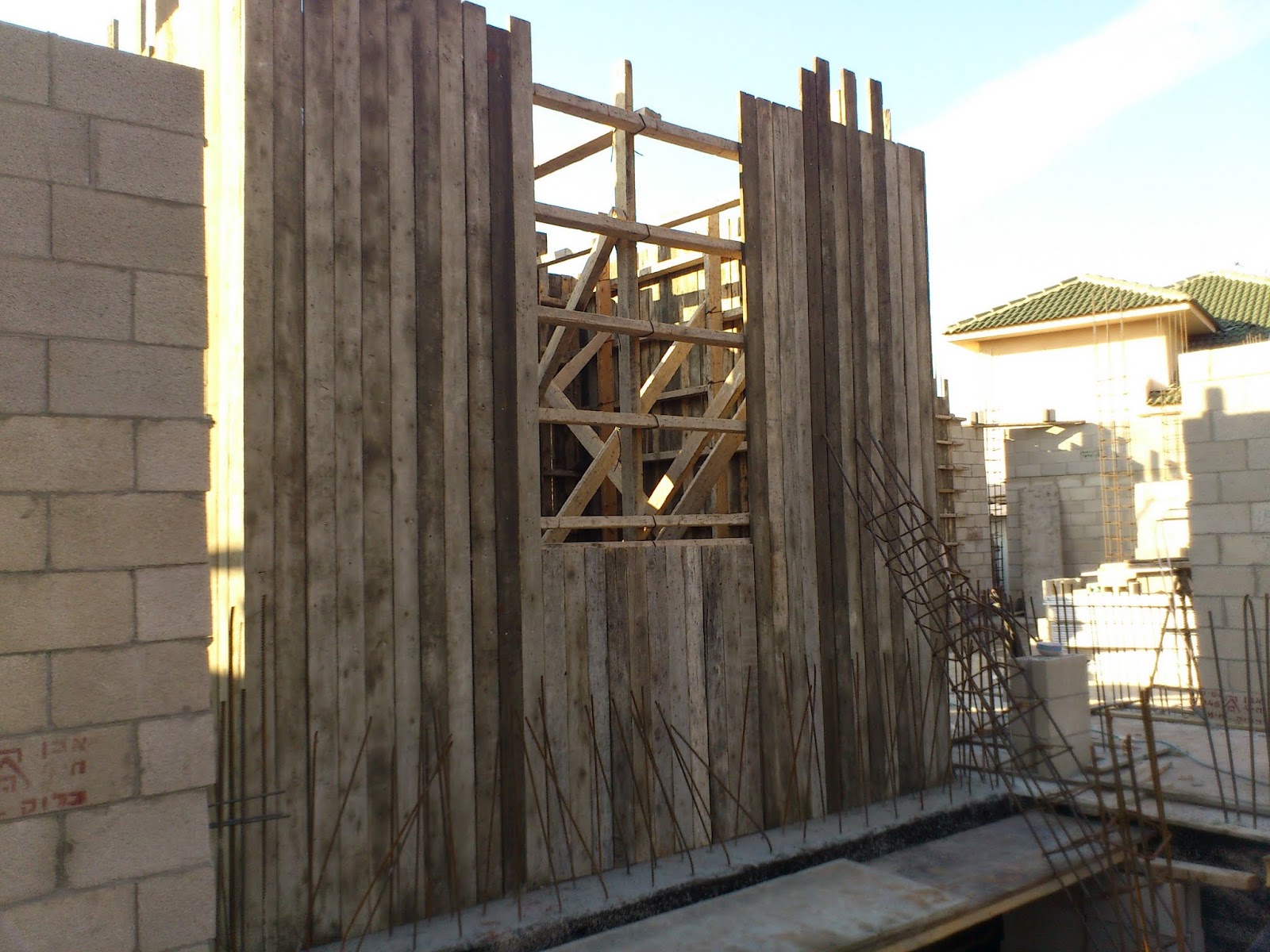

במקביל 3 פועלים עומלים על בניית טפסנות הממ”ד

זהו קיר הוטרינת יציאה מהסלון , קיר עובה ל-30 ס”מ כהכנה לוטרינה + תריס + רשת
רוצים לראות איך זה ייראה בסוף? כדי להבין יותר כמובן?
בבקשה , בשביל זה בוטרינה אתם חייבם לעבות את הקיר ל30 !

זהו בדיוק הקיר הזה אחרי הבנייה
הוא 33 ס”מ כי עובי הטיח גם מעבה את הקיר לאחר מכן
אז למה 30?
כי יש לנו את מסילות החלון (מצד שמאל)
ואז יש לנו את מסילות הרשת (באמצע)
ולבסוף יש לנו את המסילה הנסתרת לתריס אור (הרחבה בפרק האלומיניום)
אני בטוח שהבנתם…. 🙂
נמשיך?

סימון אמצע לפרגולת הבטון בפינת ישיבה

סימון , מדידה והכנה לקראת טפסנות פרגולת הבטון

תיבת נוח אפשר לבנות רק מהקרשים של הממ”ד….

צינור PE תיקני

אינסטלטור הגיע להכין זוויות צמ”גים (צינור מי גשם ) כהכנה להכניס אותם ליד עמודי התמך

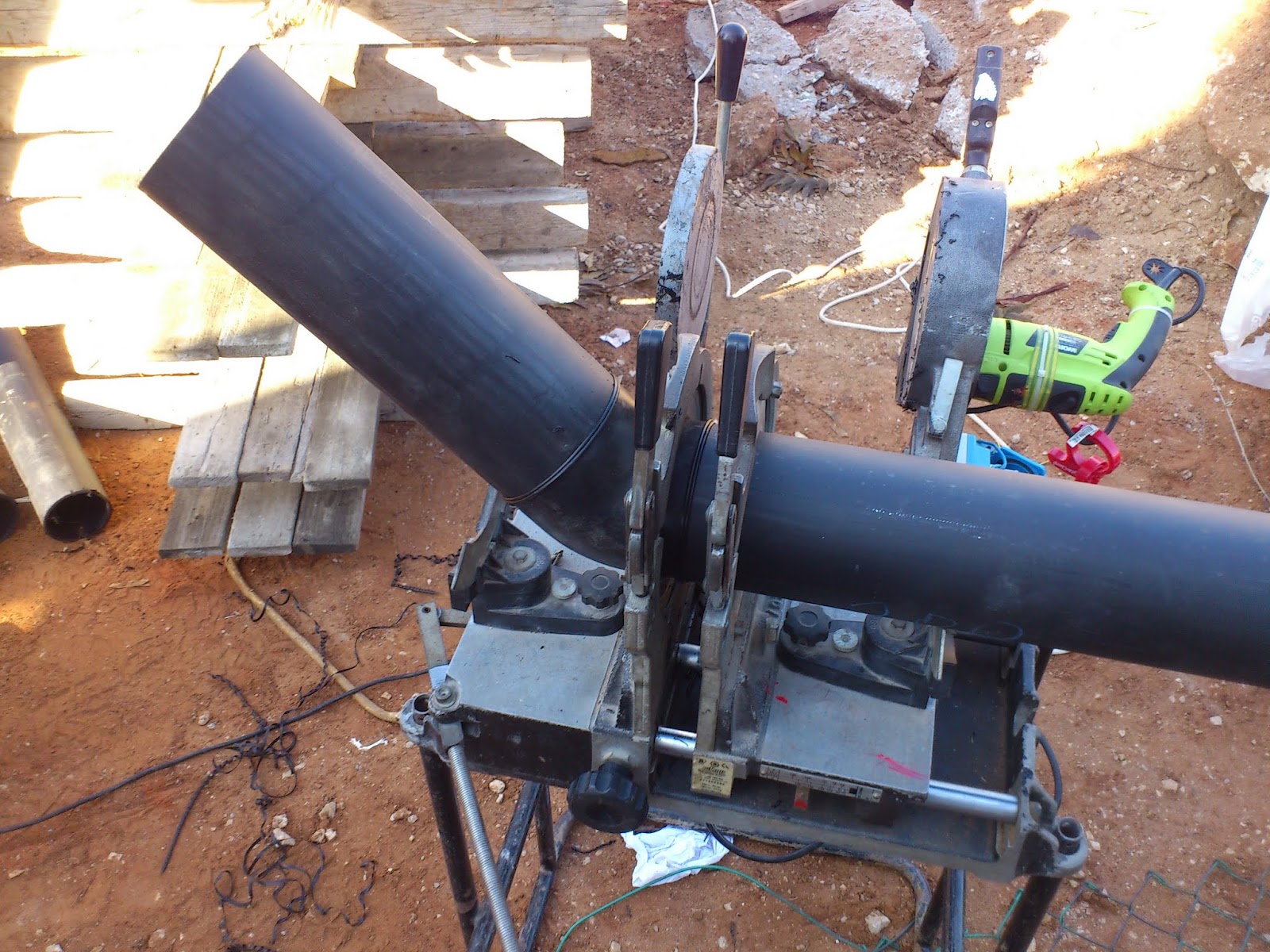

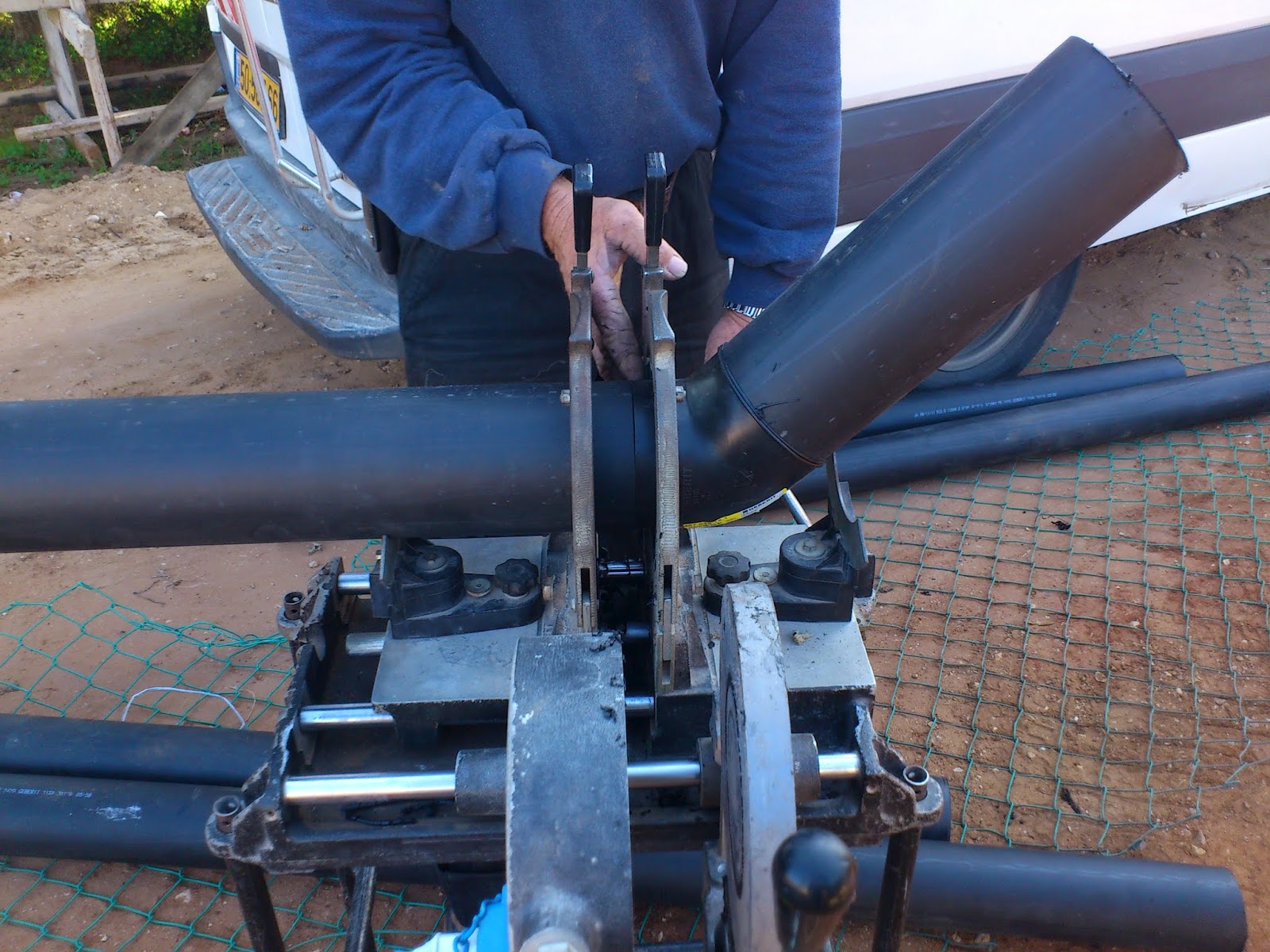

בתמונה אתם רואים מכונת חיתוך והדבקת הזוויות לצינורות

מה זה שטיכמוס

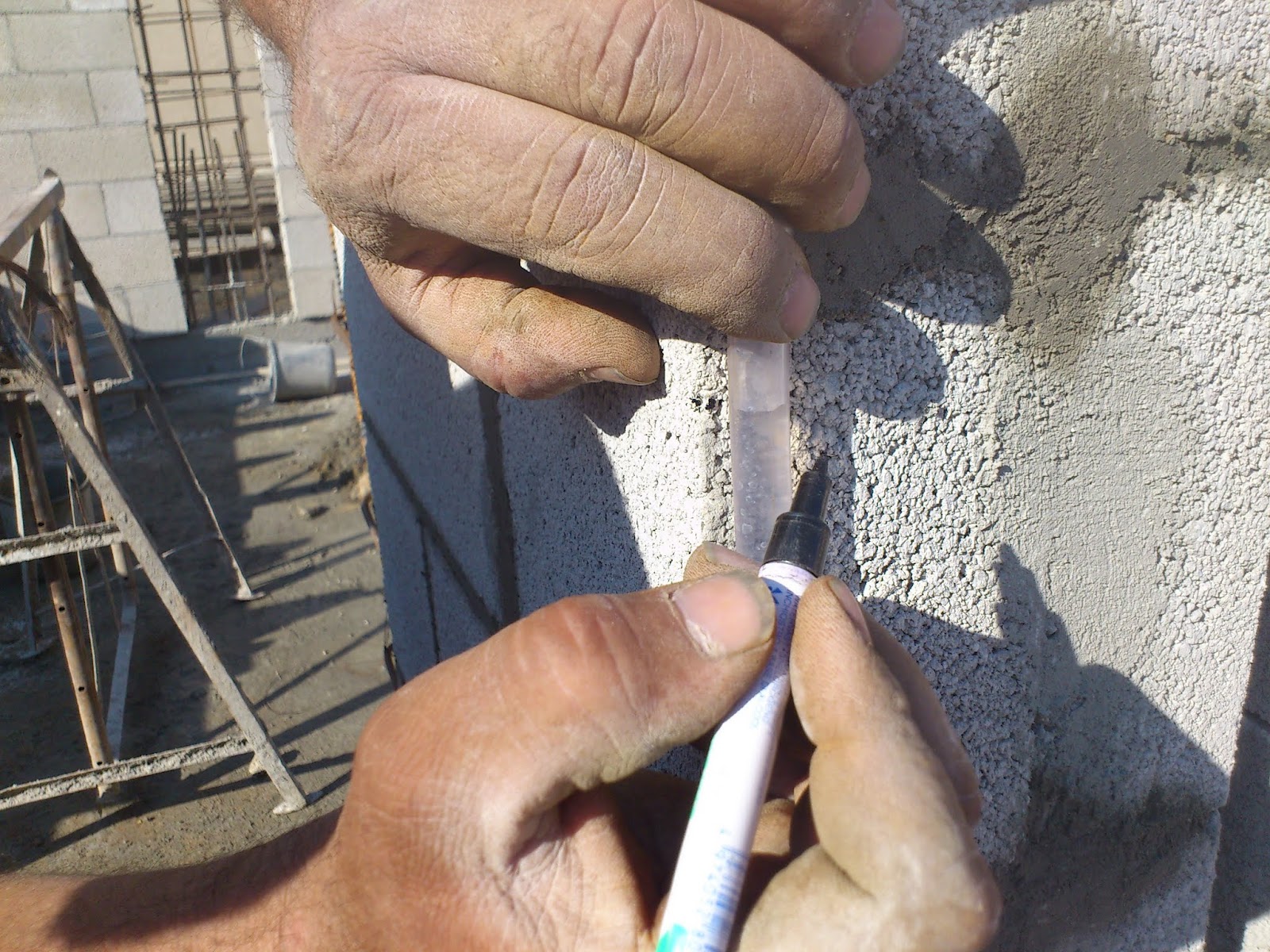

כך מסמנים שטיכמוס….
במקביל , אחד הפועלים , במקרה אחיו של הקבלן מסמן נקודות שטיכמוס אלו בכל הבית

שטיכמוס הוא כלי עבודה פשוט בתחום הבנייה המסייע בפילוס (יישור אופקי) של חלקי בניין גדולים.
השטיכמוס עשוי צינור גמיש שקוף(כמו של ניקוז של מזגנים) , אורכו של הצינור מותאם למרחק בין האלמנטים הנבנים
הקבלן ממלא בצינור מים פחות כ-20 ס”מ בכל קצה,מוודאים שאין בועות בצינור , מעמידים את שתי קצוות הצינור זה ליד זה כדי לבדוק תקינותו ויוצאים לדרך.כלי זה נותן לכל בעלי המקצוע נקודת ייחוס בכל הבית והקבלן מסמן נקודה זו בנקודות שונות בבית.
הפועל מדד בנקודת הכניסה לבית מהרצפה 1.2 מטר , למה 1.2 ? מכיוון שגובה הריצוף בבית אמור להיות מטר אחד פחות מסימון נקודות אלו ומכיוון שכרגע יציקת הרצפה נמוכה ב17 ס”מ מהריצוף העתידי ומכיוון שאני ממלא עוד 5 ס”מ חצץ איטונג למילוי אז יש לנו 20 ס”מ עד לריצוף העתידי בבית , 1.1 מטר מנקודה זו יהיו כל המשקופים בבית.
אז תמיד סימון נקודות אלו מסמנים 2 פועלים , אחד מהם עומד בנקודה הראשית שסימנו ואחד מהם ניגש לנקודה אחרת בבית , הפיזיקה אומרת שתמיד תמיד המים ישאפו להגיע לנקודת איזון בניהם ותמיד יהיו באותו הגובה ולכן כל נקודה שהפועל מסמן תמיד נמצאת בייחוס לנקודה הראשית .
כך מסמנים שטיכמוס. תמונה שווה אלף מילים אז בואו נראה את הסימונים…

התקנת צינור מי גשם בשלד

אינסטלטור מניח את הצמ”ג ליד העמוד תמך
בשום אופן לא לשים עמודי צמ”ג בתוך עמודי תמך !!! זה מחליש את העמוד
במידה וחייבים אנא בקשו אישור מהנדס לכך

מה זה גשרי קור

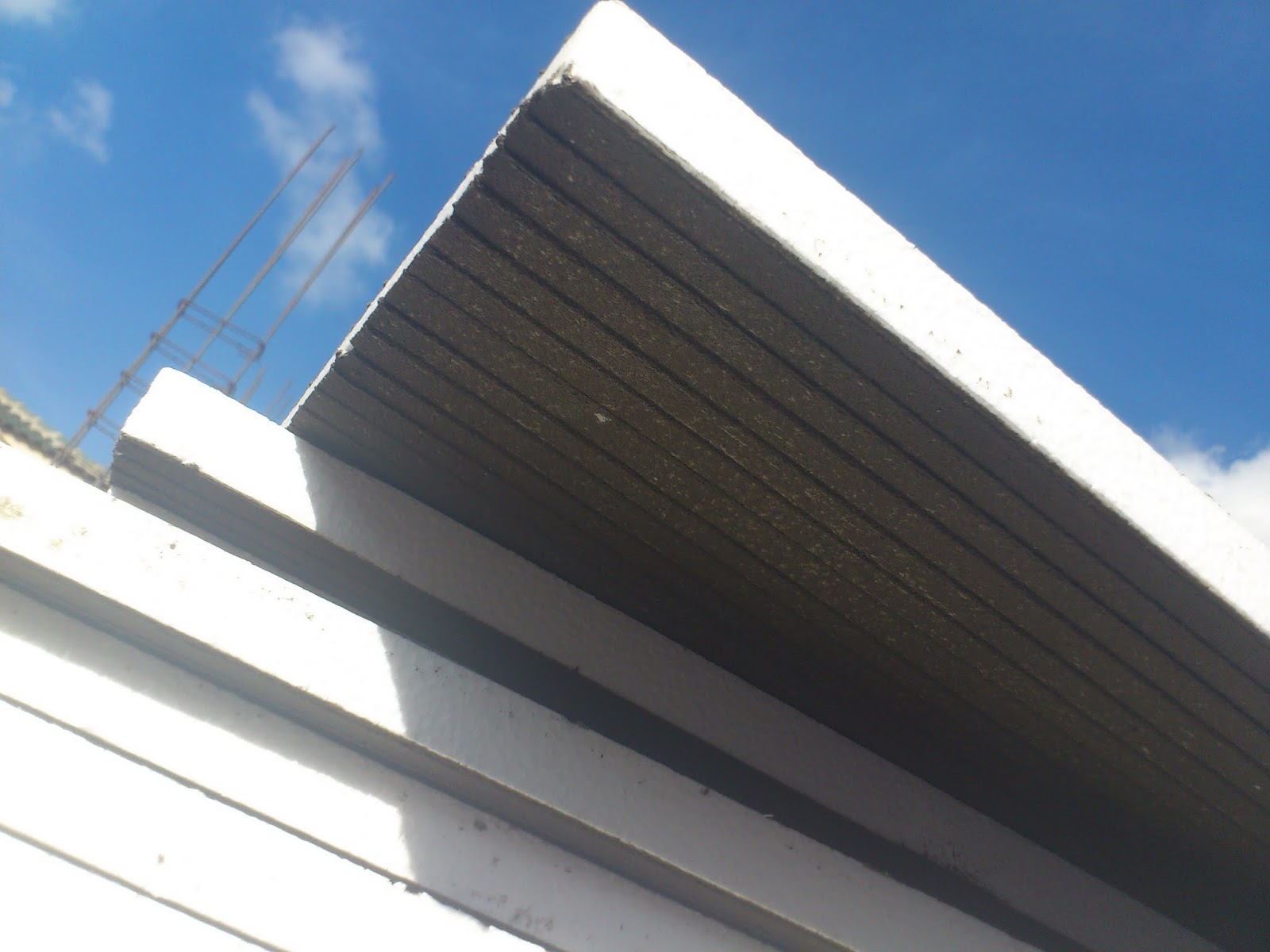

כאן אתם רואים קלקר אדקס , דו צדדי  להזכירכם הבטון זהו החומר שמבודד בצורה הגרועה ביותר בבית , כל עמודי התמך בבית הם בטון ולכן צריך לבודד אותם , זה מה שנקרא “גשר קור”.
בכל עמוד כזה מכניסים בטפסנות לקראת היציקה קלקרי אדקס , הקלקר מגיע במידות של 1.2 מטר על 50 ס”מ בעובי של 2 ס”מ, לכל עמוד נכנסים כשלושה כאלו , בעצם בכל מקום שקיים בטון חשוף הוא אמור להיות מטופל ע”י קלקר כזה .

מאוד חשוב ועלותו בטלה בשישים וערך המוסף שלו גדול מאוד.
עלות קלקר כזה מגיעה לעלות של בין 15 ל-20 שקלים כולל מע”מ , עלות זניחה ביותר…

בחלק העליון אתם רואים את הקלקר בתוך הטפסנות

הקבלן מקצץ את צידי הקלקר כדי להגיע למידות העמוד

מניחים שרוולים לצינורות המים העתידית  לדוד בקומה ה-2

קלקר האדקס בעמודי התמך

סט ממ”ד דור חדש

לגבי סט הממ”ד , במידה ואתם קונים את החומר לבד אני לא ממליץ לקנות מספקי חומרי הבניין מכמה סיבות :
1. הסטים שלהם הם סטנדרטיים לחלוטין (יש לבדוק אם יש להם סטים של 24 ס”מ)
2. אתם משלמים בנוסף לסט גם על מנוף התקנה
3. הכל מגיע באותו היום, ספקי חומרי הבניין לא מעוניינים להשאיר אצלם סחורה.
לעומת קנייה מהיצרן/עסקים ייעודיים
1. המשקוף שלי הגיע ברוחב של 24 ס”מ מה שנותן למשקוף לבלוט מעבר לקיר ואחר כך מתאימים את הטיח אליו , במשקוף 20 צריכים לפני הטיח להתקים פס אלומניום מסביב כדי להתאימו לטיח (מקווה לצלם לכם את הפס הזה מחר)
2. הדלת מגיעה באיזה צבע שתרצו ולא הצבע הסטנדרטי
3. המשקוף שקניתי הוא משקוף כפול כלומר מוכנה להתקנת דלת עץ בנוסף לדלת הממ”ד עבור דקורטיביות ונוחות.
4. אתם לא משלמים על מנוף והתקנה
5. את הדלת של הממ”ד אני מקבל ממש לקראת הכניסה לבית או לאחר טיח שחור , בדרך כלל כשאנשים לוקחים את הדלת בזמן השלד אז שכבר נכנסים לבית הדלת נראית כאילו יצאה ממלחמה וצריכה לעבור שיפוץ…אם אתם קונים מספק חומרי הבניין בידקו אם הן יכולים לספק לכם את הדלת במועד מאוחר יותר
6. מקבל התקנה של משקוף עץ כחיפוי על המשקוף הקיים.

עלות סט ממ”ד

חלון דור חדש חד או דו כנפי נגרר, חלון אלומיניום כנף על כנף בצבע לבן והתקנה בגמר, דלת הדף דירתית, צינור 4 צול פנימי, צינור 4 צול חיצוני ופלטה מגן רסיסים, כולל הובלה לשטח ומנוף 17 מטר להתקנת חלון הפלדה ודלת הרסיסים לפי יכולת.

* תוספת לדלת רסיסים 15 מ”מ 3,100 ש”ח

** תוספת לדלת הזזה 1,700 ש”ח

*** במידה ומעוניינים בהתקנה מאוחרת של דלת רגילה, מתבצעים חיזוקים למשקוף על-מנת שלא ייסגר ביציקה – עלות התקנה מאוחרת 250 ש”ח

3. תתקינו את הדלת אחרי הטיח + ריצוף כדי שלא תיפגע

זהו ,

השבוע מתוכננן סיום בנייה של כל הבלוקים עד לגובה של 2.8 מטר (התקרה שלי 3.1 מטר )
מתוכנן לסיים את כל טפסנות העמודים + פרגולות
סיום טפסנות ממ”ד.
את הכל יוצקים ביום אחד , כנראה ביום ראשון , כמובן שאקח חופש ואתעד לכם את תהליך היציקה.
אעדכן שוב בסופ”ש.
שבוע נעים לכולכם,

תומר
